FOD3184TSV

产品分类: 栅极电源驱动器
厂牌: ON SEMICONDUCTOR
产品描述: 38ns 15V 210ns,210ns 35V DC 24ns 8-SMD 贴片安装 9.91mm*6.86mm*5.08mm
供应商型号: CY-FOD3184TSV
供应商: Avnet
标准整包数: 1

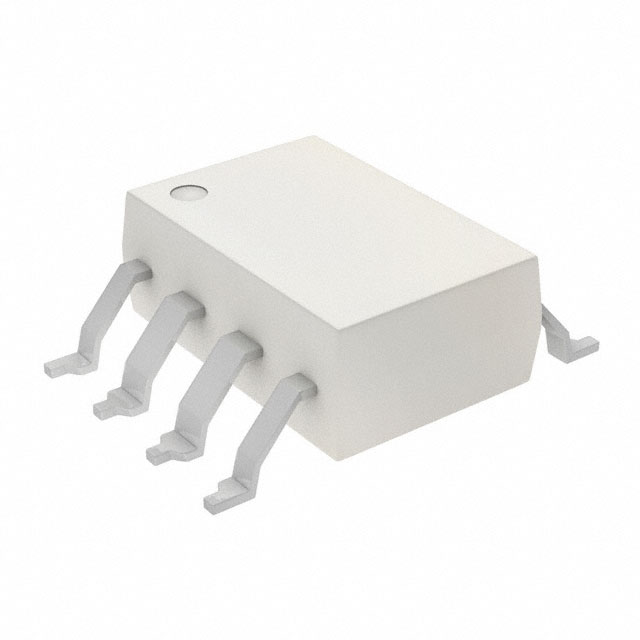

ON SEMICONDUCTOR 栅极电源驱动器 FOD3184TSV

FOD3184TSV概述


    产品简介


    FOD3184 高速 MOSFET/IGBT 门极驱动光电耦合器
    FOD3184 是一款具有 3A 输出电流的高速 MOSFET 和 IGBT 门极驱动光电耦合器,特别适用于高频率功率 MOSFET 和 IGBT 的驱动。该光电耦合器集成了一颗铝镓砷(AlGaAs)发光二极管和一个 CMOS 探测器,内部包含 PMOS 和 NMOS 输出功率晶体管。它适合应用于等离子显示面板(PDP)、高性能直流-直流转换器、开关电源、不间断电源及隔离式功率 MOSFET/IGBT 门极驱动等领域。

    技术参数


    - 输出电流: 3A 峰值输出电流
    - 速度: 最大传播延迟时间为 210ns,最大脉冲宽度失真为 65ns
    - 电压: 15V 至 30V 工作电压范围
    - 工作温度: -40°C 至 +100°C
    - 绝缘: 最高允许隔离电压为 1,414V 峰值
    - 隔离耐压: UL1577 5,000 VAC RMS(1 分钟)
    - 输入到输出绝缘电阻: ≥10^9 欧姆
    - 输入到输出电容: 1 pF(1 MHz 下)

    产品特点和优势


    FOD3184 高速 MOSFET/IGBT 门极驱动光电耦合器 具有多项独特的技术特点,使其在市场上脱颖而出:
    - 高抗干扰能力: 高达 50kV/μs 的共模抑制比(典型值),保证了在高压差动信号下的稳定运行。
    - 宽工作温度范围: 从 -40°C 到 +100°C,确保在极端环境下的可靠性能。
    - 快速响应: 极快的上升/下降时间,确保最小动态功耗。
    - 高安全性: 符合 UL1577、DIN EN/IEC 60747-5-2 安全标准,保障在恶劣条件下的使用安全。

    应用案例和使用建议


    应用案例
    FOD3184 广泛应用于多种电子设备中,如:
    - 等离子显示面板(PDP)
    - 高性能直流-直流转换器
    - 高性能开关电源
    - 不间断电源(UPS)
    使用建议
    - 电路设计注意事项: 确保连接合适的旁路电容以稳定电源电压。
    - 散热管理: 由于高温会降低器件性能,建议在高负载情况下考虑散热措施。
    - 电压匹配: 确保输入电压和驱动负载的电压相匹配,避免过载。

    兼容性和支持


    FOD3184 与各类电子元器件和设备具有良好的兼容性,可以轻松集成到现有的电子系统中。ON Semiconductor 提供了详尽的技术支持和售后服务,帮助客户解决使用过程中可能遇到的问题。此外,可以通过访问公司网站 www.onsemi.com 获取最新的产品信息和技术文档。

    常见问题与解决方案


    1. 问题: 为什么需要在 FOD3184 的引脚 5 和 8 之间连接一个 0.1µF 的旁路电容?
    - 解决方案: 这是为了滤除高频噪声并保持稳定的电源电压,确保光电耦合器正常工作。
    2. 问题: 如何确定 FOD3184 的工作温度范围?
    - 解决方案: 查看手册中的“推荐操作条件”部分,其推荐操作温度范围为 -40°C 至 +100°C。
    3. 问题: 当负载电流超过额定值时,如何防止器件损坏?
    - 解决方案: 确保负载电流不超过规定的最大值,并采取适当的散热措施,避免过热。

    总结和推荐


    FOD3184 高速 MOSFET/IGBT 门极驱动光电耦合器 以其出色的高抗干扰能力、快速响应时间和宽工作温度范围,在多个高要求应用中表现出色。其高可靠性、优良的电气特性以及广泛的适用范围使得其成为众多应用的理想选择。鉴于上述优点,我们强烈推荐 FOD3184 在需要高速、高可靠性的应用中使用。

FOD3184TSV参数

参数
最大传播延迟时间 210ns,210ns
最大高压侧电压-自举 -
栅极类型 -
最大工作供电电压 35V
电流 - 峰值输出(灌入,拉出) -
输入类型 DC
最小工作供电电压 15V
上升时间 38ns
驱动数量 -
逻辑电压 - VIL,VIH -
通道类型 -
下降时间 24ns
驱动配置 -
长*宽*高 9.91mm*6.86mm*5.08mm
通用封装 8-SMD
安装方式 贴片安装
零件状态 在售
包装方式 散装,管装

FOD3184TSV厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FOD3184TSV数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 栅极电源驱动器 ON SEMICONDUCTOR FOD3184TSV FOD3184TSV数据手册

FOD3184TSV封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 1.2399 ¥ 10.5715
100+ $ 1.2176 ¥ 10.4771
300+ $ 1.2064 ¥ 10.3827
500+ $ 1.1952 ¥ 10.2883
1000+ $ 1.1617 ¥ 9.8164
5000+ $ 1.1617 ¥ 9.8164
库存: 95
起订量: 95 增量: 1
交货地:
最小起订量为:50
合计: ¥ 528.57
