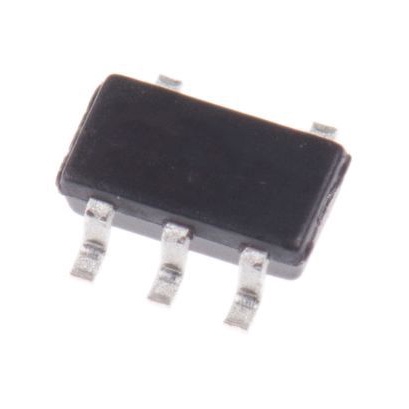

NCS20081SN3T1G

产品分类: 仪表放大器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 运算放大器运算放大器, 单通道, TSOP封装, 单电源, 表面贴装, 5引脚
供应商型号: NCS20081SN3T1G
供应商: 国内现货
标准整包数: 50
ON SEMICONDUCTOR 仪表放大器 NCS20081SN3T1G

NCS20081SN3T1G概述

    NCS20081/2/4 和 NCV20081/2/4 运算放大器技术手册解析

    产品简介


    NCS20081/2/4 和 NCV20081/2/4 是 ON Semiconductor 提供的一系列单通道、双通道及四通道运算放大器(简称 Op Amps)。它们具有卓越的性能特点,如1.2MHz增益带宽积(Gain-Bandwidth Product, GBWP)、低功耗(每通道42μA)以及宽广的工作温度范围(-40°C 至 +125°C)。这些放大器在1.8V至5.5V的供电电压范围内表现出色,非常适合于汽车、消费电子及工业领域的传感信号调理和低压电流检测等应用场景。

    技术参数


    | 参数类别 | 描述 |

    | 增益带宽积 | 1.2 MHz |
    | 静态电流(每通道) | 42 μA(典型值) |
    | 输入偏置电压 | 最大值:4 mV |
    | 工作电压范围 | 1.8 V 至 5.5 V |
    | 温度范围 | -40°C 至 +125°C |
    | 输入输出特性 | 铁轨到铁轨输入输出 |
    | 封装形式 | 单通道、双通道和四通道配置 |
    | AEC-Q100认证 | 符合汽车行业标准 |
    这些技术指标表明,NCS20081/2/4 和 NCV20081/2/4 在电源效率、噪声控制和温度适应性方面具有显著的优势,同时保证了工业级可靠性。

    产品特点和优势


    - 低功耗:每通道仅消耗42μA的静态电流,特别适合便携式电池供电设备。
    - 高稳定性:1.2MHz的增益带宽积使这些放大器能够高效处理高频信号。
    - 宽工作范围:覆盖从1.8V到5.5V的宽电压范围,适用于不同供电需求。
    - 卓越的热性能:具有优异的热设计和封装选项,满足高温工作环境下的需求。
    - 无相位反转:在输入电压超出供电电压的情况下仍能保持稳定,避免了传统放大器可能产生的相位反转问题。

    应用案例和使用建议


    NCS20081/2/4 和 NCV20081/2/4 的典型应用场景包括传感器信号调理、低压电流检测、滤波电路及单位增益缓冲器等。以下是几个具体的使用建议:
    1. 传感器信号调理:用于处理来自压力传感器或温度传感器的微弱信号,提升信号质量。
    2. 低压电流检测:通过检测电路中的微小电流变化来监控系统状态。
    3. 滤波器设计:结合其优秀的频率响应特性,构建高效的模拟滤波器。
    4. 嵌入式系统集成:由于其小巧封装,可以轻松集成到空间受限的设计中。
    为了确保最佳性能,用户应注意保持电路布局合理,减少寄生电容和杂散干扰的影响。

    兼容性和支持


    NCS20081/2/4 和 NCV20081/2/4 系列产品兼容多种标准接口和封装形式,支持从SC70到TSSOP等多种封装选项。此外,ON Semiconductor 提供详尽的技术文档、样品以及技术支持服务,以帮助客户快速实现产品开发。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压无法达到预期水平 | 检查负载电阻是否合适并调整电路设计 |
    | 噪声过大 | 优化接地平面和屏蔽措施 |
    | 静态电流过高 | 确认供电电压是否符合规格 |

    总结和推荐


    NCS20081/2/4 和 NCV20081/2/4 运算放大器凭借其低功耗、高增益带宽积和广泛的温度适应性,在众多应用中展现了强大的竞争力。这些特点使得它们成为汽车、消费电子和工业控制领域的理想选择。我们高度推荐此系列产品给需要高性能、低功耗运算放大器的设计工程师们。
    如需进一步信息或技术支持,请访问 [ON Semiconductor 官网](https://www.onsemi.com) 获取详细资料和支持服务。

NCS20081SN3T1G参数

参数
典型供电电流 48μA
Vos - 输入偏置电压 500μV
电流 - 输入偏置 1pA
典型压摆率 400mV/μs
典型增益带宽 1.2MHz
每个通道的输出电流 15mA
通道数量 1
最大工作供电电压 5.5V
最小工作供电电压 -
CMRR - 共模抑制比 79dB
-3db带宽 -
长*宽*高 3mm*1.5mm*1mm
通用封装 SOT-23-5
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

NCS20081SN3T1G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCS20081SN3T1G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 仪表放大器 ON SEMICONDUCTOR NCS20081SN3T1G NCS20081SN3T1G数据手册

NCS20081SN3T1G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 2.846
750+ ¥ 2.761
1500+ ¥ 2.6782
3000+ ¥ 1.4084
6000+ ¥ 1.3805
30000+ ¥ 1.3525
库存: 2800
起订量: 200 增量: 0
交货地:
最小起订量为:50
合计: ¥ 142.3
