CAT5419YI-00-T2

产品分类: 数字电位器
厂牌: ON SEMICONDUCTOR
产品描述: 1mA ±300ppm/℃ 线性 100KΩ 64 2 2.5V Non-Volatile 6V I²C Potentiometer TSSOP-24 贴片安装,黏合安装 7.8mm*4.4mm*1.2mm
供应商型号: FL-CAT5419YI-00-T2
供应商: 海外现货
标准整包数: 1

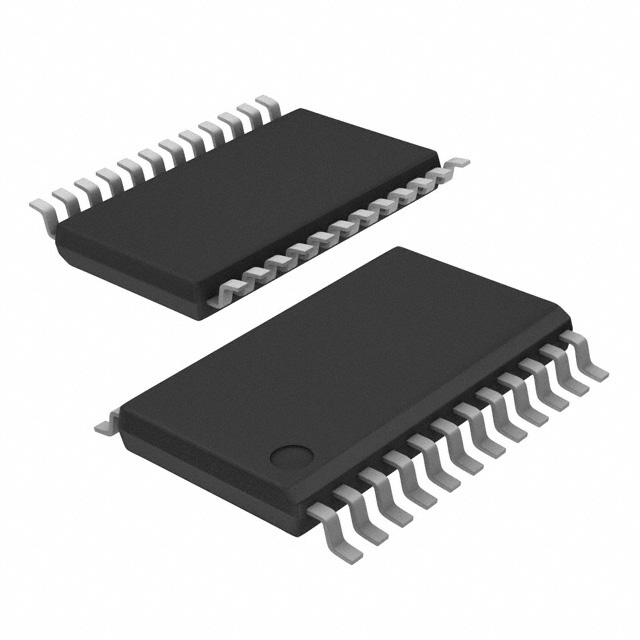

ON SEMICONDUCTOR 数字电位器 CAT5419YI-00-T2

CAT5419YI-00-T2概述

    CAT5419 Dual Digital Potentiometer (POT) 技术手册解析

    1. 产品简介


    CAT5419 是一款双数字电位器(数字可变电阻器),集成了两个数字电位器、控制逻辑以及16字节的非易失性内存(NVRAM)。它支持64个电阻抽头,可以在多个应用领域中作为电路级或系统级调整使用。

    2. 技术参数


    - 产品类型: 双数字电位器
    - 电阻范围: 2.5 kΩ, 10 kΩ, 50 kΩ, 或 100 kΩ
    - 电气特性:
    - 电源电压:2.5至6.0伏
    - 站待电流:小于1μA
    - 非易失性写入循环次数:1,000,000次
    - 非易失性数据保持时间:100年
    - 接口: 通过2线串行总线(类似I2C)进行控制
    - 工作温度: -55°C至+125°C
    - 封装形式: 24引脚SOIC和24引脚TSSOP

    3. 产品特点和优势


    - 低功耗: 站待电流小于1μA,适用于低功耗应用场景。
    - 高可靠性: 非易失性数据保留长达100年,可编程次数高达1,000,000次。
    - 多功能性: 可作为电位器或两终端可变电阻使用,适用于多种电路设计。
    - 易于集成: 通过标准的2线串行总线进行控制,简化了系统集成过程。
    - 保护机制: 内置写保护功能,防止误操作修改数据。

    4. 应用案例和使用建议


    CAT5419 可广泛应用于各种电子设备中,例如汽车电子、工业控制系统、消费电子等领域。使用时,建议按照产品手册中的指导正确连接设备,并确保电源电压稳定在指定范围内。此外,在设计时可以考虑利用CAT5419的非易失性存储特性来保存关键设置,以提高系统的可靠性和灵活性。

    5. 兼容性和支持


    CAT5419 支持标准的I2C通信协议,因此它可以轻松与其他遵循相同协议的设备配合使用。制造商提供了详尽的技术文档和支持服务,包括设计指南、样例代码以及故障排除技巧,帮助用户快速上手并解决可能出现的问题。

    6. 常见问题与解决方案


    - 问题: 如何设置非易失性存储的数据?
    - 解决方法: 通过发送相应的指令将数据写入指定的非易失性存储寄存器中。确保在写入数据之前,WP引脚处于允许写入的状态。

    - 问题: 设备启动时如何自动加载预设值?
    - 解决方法: 将预设值写入第一个数据寄存器(DR0),在设备启动时,会自动将DR0的内容加载到相应的电位器控制寄存器(WCR)中。

    7. 总结和推荐


    CAT5419 数字电位器凭借其低功耗、高可靠性及多功能特性,在多种应用领域具有显著的优势。对于需要高精度调节和数据保存的场合,它是一个理想的选择。推荐在需要电位器或可变电阻的应用中采用这款产品。如果您正在寻找一种高效、可靠的解决方案,CAT5419无疑是一个值得考虑的选择。

CAT5419YI-00-T2参数

参数
接口类型 I²C
抽头类型 线性
存储器类型 Non-Volatile
典型供电电流 1mA
抽头数 64
电阻值 100KΩ
最大工作供电电压 6V
最小工作供电电压 2.5V
电路数 2
配置 Potentiometer
温度系数 ±300ppm/℃
长*宽*高 7.8mm*4.4mm*1.2mm
通用封装 TSSOP-24
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

CAT5419YI-00-T2厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

CAT5419YI-00-T2数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 数字电位器 ON SEMICONDUCTOR CAT5419YI-00-T2 CAT5419YI-00-T2数据手册

CAT5419YI-00-T2封装设计

查看详情并下载
Symbol
Footprint
3D Model
