LMV358DMR2G

产品分类: 运算放大器
厂牌: ON SEMICONDUCTOR
产品描述: 100μA(x2 Channels) 1V/μs 50nV/rtHz 1MHz 50dB 关闭 Rail to Rail 160mA 2 2 2.7V 5V 1.7mV 1nA Voltage Feedback MSOP-8 贴片安装,黏合安装 3mm(长度)*3mm(宽度)
供应商型号: 30C-LMV358DMR2G MICRO8™
供应商: 云汉优选
标准整包数: 1

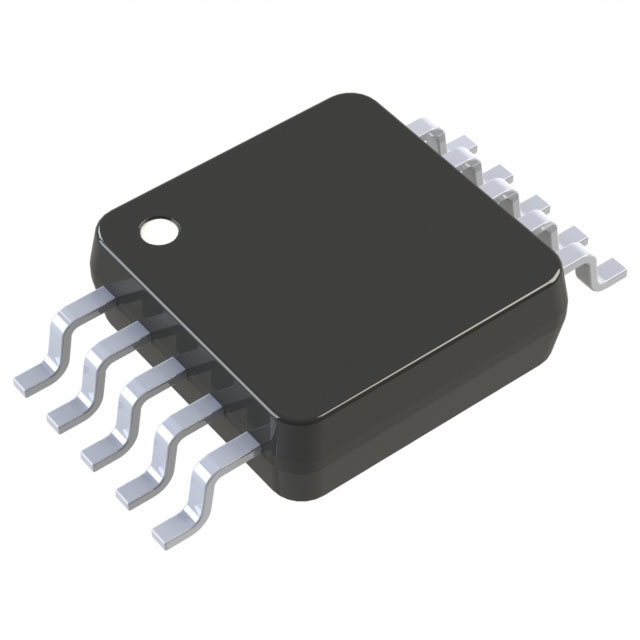

ON SEMICONDUCTOR 运算放大器 LMV358DMR2G

LMV358DMR2G概述

    LMV321, NCV321, LMV358, LMV324 低电压轨到轨运算放大器

    1. 产品简介


    LMV321、NCV321、LMV358 和 LMV324 是单路、双路和四路低电压轨到轨输出摆幅的运算放大器。这些器件为需要低功耗和节省空间的应用提供了经济有效的解决方案。它们可在电源电压范围为2.7V至5.5V的条件下工作,提供改进的信噪比性能,并具有极低的静态电流,适合便携式、电池供电的设备。此外,这些运算放大器的输入共模电压范围包含接地,使其适用于低端电流测量。

    2. 技术参数


    | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 输入失调电压 | TA = TLow to THigh | 1.7 | 9 | mV |
    | 电源电压 | 2.7 V 至 5.5 V V |
    | 工作温度范围 -40°C | +125°C | °C |
    | 供电电流(LMV321) | 2.7V | 80 | 185 | 260 | μA |
    | 输出短路电流 | VO = 0V(源极) | 10 60 | mA |
    | 频率响应(GBWP) | CL = 200pF | 1 MHz |

    3. 产品特点和优势


    - 超低功耗:典型静态电流仅几微安,非常适合电池供电的设备。
    - 宽工作电压范围:支持2.7V至5.5V的工作电压。
    - 轨到轨输出:改进了信号到噪声的性能。
    - 小型封装:SC70和UDFN8等小尺寸封装,便于PCB布局设计,减少噪声拾取。
    - 无交叉失真:无需额外电路即可实现无失真输出。
    - 符合RoHS标准:绿色环保,满足严格的环保要求。

    4. 应用案例和使用建议


    - 笔记本电脑和PDA:用于电源管理电路,例如电池监控。
    - 便携式仪器:如医疗监测设备,利用其低功耗和高精度特性。
    - 主动滤波器:应用于传感器信号处理和滤波。
    使用建议:
    - 在高共模电压环境下使用时,确保输入共模电压在规定的范围内。
    - 使用时注意输入引脚的防静电措施,避免损坏器件。

    5. 兼容性和支持


    - 兼容性:这些运算放大器可以与多种标准接口和其他器件兼容,如微控制器、其他传感器和驱动器。
    - 支持和维护:由ON Semiconductor提供全面的技术支持,包括产品文档、设计工具和技术咨询。

    6. 常见问题与解决方案


    - 问题: 设备在高温环境下工作时出现性能下降。
    - 解决方案: 确保散热良好,避免长时间过载运行。
    - 问题: 运算放大器输出不稳定。
    - 解决方案: 检查电源电压是否稳定,并检查电路连接是否正确。
    - 问题: 输入信号幅度超出范围。
    - 解决方案: 调整输入信号幅度以确保在安全范围内。

    7. 总结和推荐


    综上所述,LMV321、NCV321、LMV358 和 LMV324 是非常出色的低电压运算放大器,特别适合便携式设备和电池供电的应用。其超低功耗、宽工作电压范围和小型封装使其在市场上具有很强的竞争力。我们强烈推荐使用这些产品,特别是在需要高性能和高可靠性的场合。
    希望以上信息能帮助您更好地了解和选择合适的运算放大器。

LMV358DMR2G参数

参数
典型供电电流 100μA(x2 Channels)
典型压摆率 1V/μs
关闭 关闭
Vos - 输入偏置电压 1.7mV
通道数量 2
每个通道的输出电流 160mA
最大工作供电电压 5V
-3db带宽 -
电流 - 输入偏置 1nA
电路数 2
CMRR - 共模抑制比 50dB
输出类型 Rail to Rail
典型输入噪声电压密度 50nV/rtHz
最小工作供电电压 2.7V
典型增益带宽 1MHz
放大器类型 Voltage Feedback
长*宽*高 3mm(长度)*3mm(宽度)
通用封装 MSOP-8
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

LMV358DMR2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

LMV358DMR2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 运算放大器 ON SEMICONDUCTOR LMV358DMR2G LMV358DMR2G数据手册

LMV358DMR2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.904
100+ ¥ 2.332
1000+ ¥ 2.079
2000+ ¥ 1.969
4000+ ¥ 1.87
库存: 774
起订量: 1 增量: 4000
交货地:
最小起订量为:1
合计: ¥ 2.9
直接购买
加入购物车
