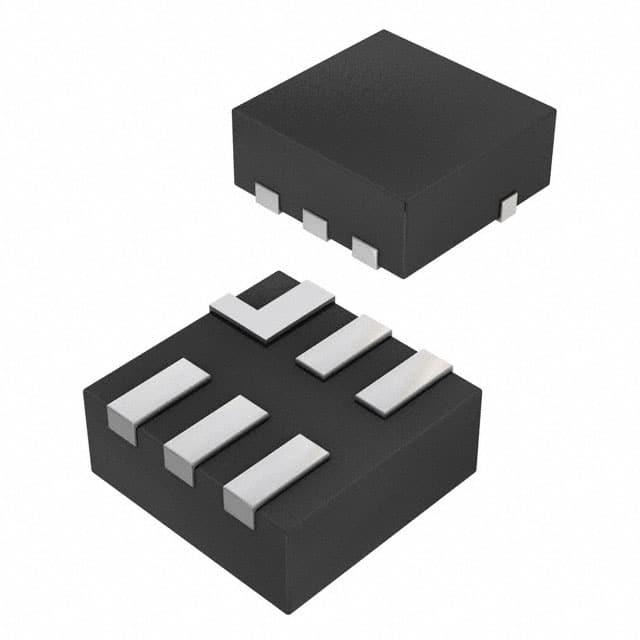

EMI8141MUTAG

产品分类: 共模滤波器
厂牌: ON SEMICONDUCTOR
产品描述: 100mA 2 6Ω(Typ) XFDFN-6 贴片安装 1.4mm*1.35mm*500μm
供应商型号: 30C-EMI8141MUTAG XDFN-6
供应商: 云汉优选
标准整包数: 1
ON SEMICONDUCTOR 共模滤波器 EMI8141MUTAG

EMI8141MUTAG概述

    # 电子元器件产品技术手册

    产品简介


    产品名称: EMI8141, EMI8142, EMI8143
    产品类型: 共模滤波器(CMF)带有静电放电(ESD)保护
    主要功能:
    - 集成了共模滤波功能和ESD保护
    - 支持高达±15 kV接触放电标准(IEC61000−4−2)
    - 适用于高速差分端口,如USB 3.0、MIPI D−PHY等
    应用领域:
    - 移动设备(如手机和平板电脑)
    - 数码相机
    - 移动存储设备
    - HDMI/DVI显示器
    - 存储卡接口(如SD Card)

    技术参数


    绝对最大额定值
    | 参数 | 符号 | 值 | 单位 |
    ||
    | 工作温度范围 | TOP | -40 ~ +85 | °C |
    | 存储温度范围 | TSTG | -65 ~ +150 | °C |
    | 最大焊接温度 | TL | 260 | °C |
    | 每线直流电流 | ILINE | 100 | mA |
    电气特性
    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 反向工作电压 | VRWM 3.3 V |
    | 击穿电压 | VBR | 4.0 9.0 | V |
    | 渠道泄漏电流 | ILEAK 1.0 µA |
    | 渠道电阻 | RCH 6.0 Ω |
    | 差分模式插入损耗 | DMLOSS 2.5 dB |
    | 差分模式截止频率 | f3dB 5.0 GHz |
    | 共模抑制比 | Fatten 15 dB |
    | 系统内ESD电压 | VESD | ±15 kV |
    | 传输线脉冲钳位电压 | VCL | ±3.5 ±6.7 | V |

    产品特点和优势


    1. 集成度高: 一个封装内同时实现共模滤波和ESD保护。
    2. 高性能: 大差分模式截止频率(f3dB > 5 GHz),高共模抑制比(>10 dB)。
    3. 兼容性强: 罗氏无铅认证,符合环保要求。
    4. 可靠性强: 高ESD耐受能力(±15 kV)。
    5. 小型化设计: 封装尺寸紧凑,适合各种移动设备应用。

    应用案例和使用建议


    应用案例
    - USB 3.0: 提供高速数据传输的同时,保护设备免受外部ESD干扰。
    - MIPI D−PHY: 在智能手机和数码相机中用于图像传感器和显示控制。
    - SD Card: 在移动存储设备中提供强大的防静电保护。
    使用建议
    - 布线设计: 确保滤波器与差分对之间的走线尽可能短,减少信号衰减。
    - 接地处理: 稳定的接地是确保ESD保护效果的关键,务必保证良好的接地连接。
    - 环境适应: 注意工作环境温度,确保产品在指定的工作温度范围内使用,避免过热。

    兼容性和支持


    - 兼容性: EMI814x系列可在多种设备中无缝接入,如USB 3.0、MIPI D−PHY等。
    - 技术支持: ON Semiconductor提供全面的技术支持和售后服务,确保产品顺利集成到各类应用中。

    常见问题与解决方案


    1. Q: 产品在高温环境下工作时,性能是否会受到影响?
    - A: 需要确保工作温度在-40°C至+85°C之间。超过此范围可能导致性能下降,甚至损坏。建议采用散热措施,保持正常工作温度。

    2. Q: 如何判断产品的ESD保护功能是否有效?
    - A: 使用8 kV IEC61000−4−2标准进行测试。可以参考TLP测量结果,确认产品是否达到预期的ESD耐受能力。

    总结和推荐


    EMI814x系列电子元器件在集成度、高性能、小型化设计和可靠性方面表现出色。其高ESD保护能力和优良的共模滤波性能使其成为高速差分信号线路的理想选择。对于需要在紧凑空间内提供强大电磁干扰防护的应用场景,EMI814x系列是非常值得推荐的产品。其广泛的兼容性和完善的售后服务也为用户提供了充分的信心保障。

EMI8141MUTAG参数

参数
阻抗 -
电感值 -
直流电阻 6Ω(Typ)
额定电流 100mA
线路数量 2
额定电压-AC -
额定电压-DC -
长*宽*高 1.4mm*1.35mm*500μm
通用封装 XFDFN-6
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

EMI8141MUTAG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

EMI8141MUTAG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 共模滤波器 ON SEMICONDUCTOR EMI8141MUTAG EMI8141MUTAG数据手册

EMI8141MUTAG封装设计

查看详情并下载
Symbol
Footprint
3D Model
