FOD4216SV

产品分类: 隔离器
厂牌: ON SEMICONDUCTOR
产品描述: 1 6-SMD 贴片安装 7.8mm*7mm*4mm
供应商型号: FL-FOD4216SV
供应商: 海外现货
标准整包数: 1

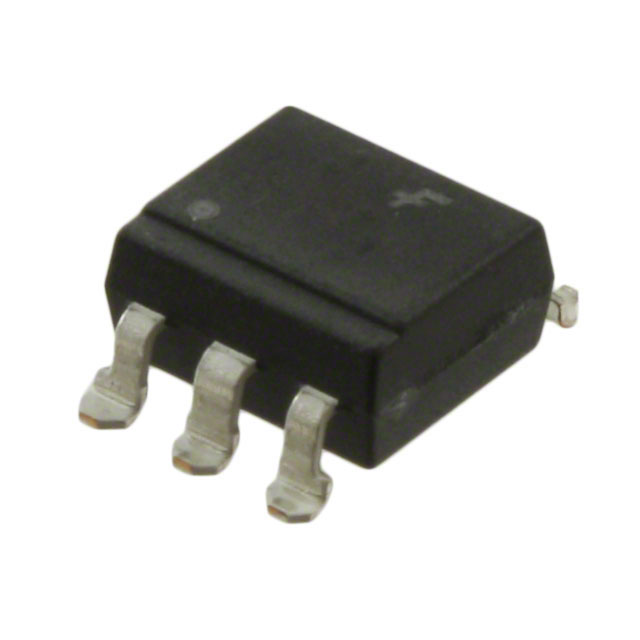

ON SEMICONDUCTOR 隔离器 FOD4216SV

FOD4216SV概述

    高品质光电耦合器产品介绍:FOD420、FOD4208、FOD4216 和 FOD4218

    产品简介


    FOD420、FOD4208、FOD4216 和 FOD4218 是由红外发光二极管和混合随机相位双向晶闸管(TRIAC)组成的六脚双列直插式封装(DIP)光电耦合器。这些光电耦合器具有高dv/dt能力和增强的触发敏感度,适用于多种工业应用。它们主要应用于固态继电器、工业控制、照明控制、静态功率开关和交流电机启动等领域。

    技术参数


    - 输入输出特性
    - 输入电流 (IF): 连续正向电流为30 mA,最大峰值电流为300 mA。
    - 反向电压 (VR): 最大值为6 V。
    - 输入输出隔离电压 (VPR):
    - 方法A:测试电压1360 Vpeak,最高工作绝缘电压为850 Vpeak。
    - 方法B:测试电压1594 Vpeak,最高允许过电压为6000 Vpeak。
    - 性能参数
    - 触发电流 (IFT):
    - FOD420 和 FOD4208: 最小值0.75 mA,最大值2.0 mA。
    - FOD4216 和 FOD4218: 最小值0.75 mA,最大值1.3 mA。
    - 峰值关断电流 (IDRm): 在600 V时为100 μA(FOD420、FOD4216),在800 V时为100 μA(FOD4208、FOD4218)。
    - 峰值导通电流 (ITM): 最大值300 mA。
    - 关断时间 (tOFF): 52 μs(最大值)。
    - 静态dv/dt: 10,000 V/μs。
    - 工作环境
    - 存储温度范围:-55°C 到 +150°C。
    - 工作温度范围:-55°C 到 +100°C。
    - 结温范围:-55°C 到 +125°C。

    产品特点和优势


    - 高触发敏感度: FOD4216 和 FOD4218 具有高效率红外发光二极管,能够提供更好的触发敏感度。
    - 安全认证: 通过 UL1577 和 DIN-EN/IEC60747-5-5 认证。
    - 无铅且符合RoHS标准: 适合环保要求严格的市场。
    - 紧凑的封装: 六脚DIP封装便于安装和布局。

    应用案例和使用建议


    - 应用案例:
    - 固态继电器: 用于需要可靠控制信号传输的应用。
    - 工业控制: 用于工厂自动化系统中的信号隔离。

    - 使用建议:
    - 使用前需确保驱动电流满足特定型号的触发电流需求。
    - 为了保证良好的散热效果,避免过热,建议采用适当的散热设计。

    兼容性和支持


    - 兼容性: 该产品与大多数常用的控制电路兼容,可直接连接到微控制器或其他控制系统。
    - 技术支持: ON Semiconductor 提供详尽的技术文档和售后支持,包括应用指南和技术文档等资源。

    常见问题与解决方案


    - 问题: 无法正常触发
    - 解决方案: 检查驱动电流是否在有效范围内,并确保正确的接地连接。
    - 问题: 温度过高
    - 解决方案: 确保良好的散热设计,必要时增加散热片。

    总结和推荐


    综上所述,FOD420、FOD4208、FOD4216 和 FOD4218 光电耦合器具有优良的触发敏感度和安全性,适用于广泛的工业应用场景。其紧凑的封装和高可靠性使其在市场上具有很强的竞争优势。因此,我们强烈推荐这些光电耦合器产品用于需要高可靠性和强隔离能力的应用场合。

FOD4216SV参数

参数
数据速率 -
通道数量 1
长*宽*高 7.8mm*7mm*4mm
通用封装 6-SMD
安装方式 贴片安装
零件状态 在售
包装方式 管装

FOD4216SV厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FOD4216SV数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 隔离器 ON SEMICONDUCTOR FOD4216SV FOD4216SV数据手册

FOD4216SV封装设计

查看详情并下载
Symbol
Footprint
3D Model
