QEB363ZR

产品分类: 发光二极管
厂牌: ON SEMICONDUCTOR
产品描述: 940nm 24° 1.6V 透明 SMD,2.2X2.7MM 贴片安装 2mm*2mm*2mm
供应商型号: 21M-D-QEB363ZR
供应商: 云汉优选
标准整包数: 1
ON SEMICONDUCTOR 发光二极管 QEB363ZR

QEB363ZR概述

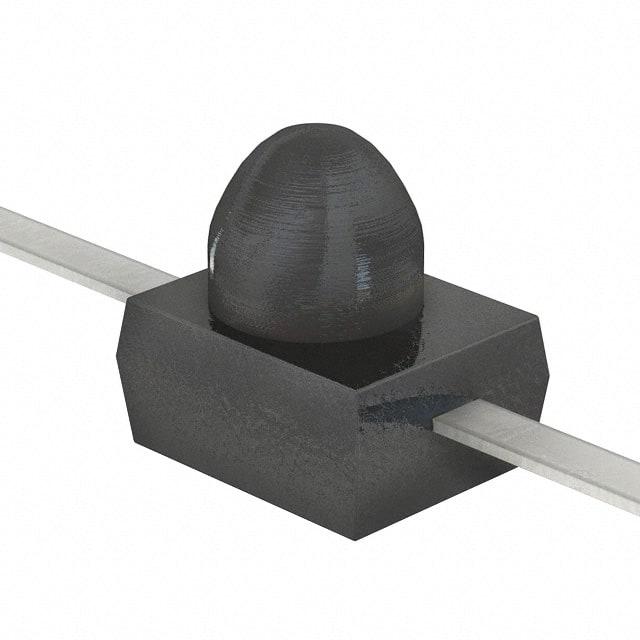

    QEB363 Subminiature Plastic Infrared Emitting Diode

    1. 产品简介


    QEB363是一款小尺寸塑料红外发光二极管(Infrared Emitting Diode),主要用于需要高光强度和窄发射角度的应用场合。它具有小尺寸、高辐射强度的特点,特别适用于各种光学传感器、接近检测、遥控接收器及自动化控制等领域。

    2. 技术参数


    以下是QEB363的技术参数和电气特性:
    - 封装:T-3/4 (2mm) 表面贴装包装
    - 脚位配置:引脚成型选项包括直角翼型、U形翼型和Z形弯曲
    - 发射角度:24°(半功率角)
    - 峰值波长:940nm,采用GaAs材料
    - 透明水镜
    - 峰值波长: 940nm(IF=100mA时)
    - 前向电流: 最大50mA(IF)
    - 反向电压: 5V(VR)
    - 最大功耗: 100mW(PD)
    - 典型前向电压: 1.6V(IF=100mA,tp=20ms)
    - 反向电流: 100µA(VR=5V)
    - 辐射强度: 8mW/sr(IF=100mA,tp=20ms)

    3. 产品特点和优势


    QEB363具备如下特点和优势:
    - 小尺寸设计:符合紧凑型设计的需求,适合安装空间受限的场合。
    - 高辐射强度:能够产生高光强度输出,适用于需要高亮度信号的传感器和控制器。
    - 窄发射角度:确保光信号定向输出,减少干扰并提高检测精度。
    - 多种脚位配置:提供直角翼型、U形翼型和Z形弯曲等多种选择,适应不同安装要求。
    - 良好的可靠性:能够在-40°C到+100°C的温度范围内稳定工作,适合各种恶劣环境。

    4. 应用案例和使用建议


    QEB363广泛应用于光学传感器、接近检测和遥控接收器等设备中。例如,在光电编码器中,它可以用于精确测量旋转位置;在自动门控系统中,可以用于感应人体接近。
    使用建议:
    - 散热管理:由于其较高的前向电流和辐射强度,应考虑适当的散热措施,以确保长期稳定运行。
    - 匹配检测:建议使用与QEB363匹配的红外接收器(如QSB363)以获得最佳性能。

    5. 兼容性和支持


    QEB363可与自动放置设备兼容,可以使用胶带和卷盘或散装形式供货。它支持蒸汽相回流焊接过程。对于进一步的支持和服务信息,可访问ON Semiconductor的官方网站。

    6. 常见问题与解决方案


    - 问题: 设备无法正常工作,前向电流异常。
    - 解决方案: 检查连接线路是否正确,确保焊接质量良好。如果问题依然存在,可能是驱动电路或电源问题。

    - 问题: 放置时出现定位不准确的情况。
    - 解决方案: 确保使用正确的脚位配置,并检查是否符合自动化设备的要求。

    7. 总结和推荐


    QEB363凭借其小巧的体积、高辐射强度和可靠的性能,在多个领域内表现出色。它特别适合需要高灵敏度和精确度的应用。尽管在某些条件下可能需要额外的散热措施,但整体而言,QEB363仍是一个非常值得推荐的产品。无论是开发光电编码器还是自动门控系统,QEB363都是一个可靠的选择。

QEB363ZR参数

参数
透镜形状 -
波长 940nm
测试电流 -
显示颜色 -
视角 24°
透镜类型 透明
Vf-正向电压 1.6V
长*宽*高 2mm*2mm*2mm
通用封装 SMD,2.2X2.7MM
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QEB363ZR厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

QEB363ZR数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 发光二极管 ON SEMICONDUCTOR QEB363ZR QEB363ZR数据手册

QEB363ZR封装设计

查看详情并下载
Symbol
Footprint
3D Model
