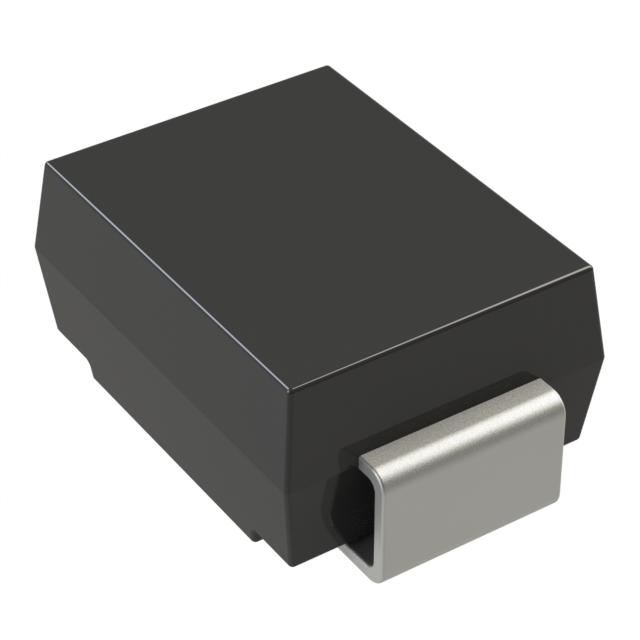

NRVRGF1A

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: 150ns 1A SMA(DO-214AC) 贴片安装
供应商型号: Q-NRVRGF1A
供应商: 期货订购
标准整包数: 7500
ON SEMICONDUCTOR 整流二极管/整流桥 NRVRGF1A

NRVRGF1A概述

    快速整流二极管 (Fast Rectifiers)

    产品简介


    快速整流二极管(RGF1A - RGF1M)是适用于表面安装应用的高性能半导体组件。这些二极管专为需要高可靠性和低损耗的应用而设计。它们的主要功能包括低正向电压降(VF)、高电流处理能力和快速恢复时间(trr)。在汽车电子及其他对质量要求极高的行业中有着广泛的应用。

    技术参数


    - 最大重复反向电压 (VRRM):RGF1A: 50V;RGF1B: 100V;RGF1D: 200V;RGF1G: 400V;RGF1J: 600V;RGF1K: 800V;RGF1M: 1000V。
    - 平均整流正向电流 (IF(AV)):1.0A(当温度为125°C时)。
    - 非重复峰值正向浪涌电流 (IFSM):30A。
    - 正向电压 (VF):1.3V(当电流为1.0A时)。
    - 最大反向恢复时间 (trr):RGF1A: 150ns;RGF1B: 250ns;RGF1D: 500ns。
    - 最大反向电流 (IR):在25°C下为5.0μA,在125°C下为100μA。
    - 典型电容 (CT):在4.0V电压和1.0MHz频率下的电容为8.5pF。
    - 热阻抗 (RJA, RJL):85°C/W和28°C/W(分别针对接合至环境和接合至引脚)。

    产品特点和优势


    - 玻璃钝化结:提供了长期可靠的保护。
    - 低正向电压降:减少了能耗,提高了效率。
    - 高电流能力:能够处理大电流负载,适用于需要稳定输出的应用。
    - 高浪涌电流能力:可以承受瞬态浪涌,提高可靠性。
    - 无铅且符合RoHS标准:更环保,适应国际标准。

    应用案例和使用建议


    - 汽车电子:高电流能力和高可靠性使其适合于车载系统中。
    - 工业控制:低正向电压降和高浪涌电流能力使其适用于需要高效能的工业控制系统。
    - 电源管理:典型的电容和热阻抗参数使其成为电源管理系统中理想的组件。
    使用建议:确保二极管在规定的电压和电流范围内运行,避免过载导致的损坏。在高温环境下工作时,考虑到正向电压降会增加,可能会影响效率。

    兼容性和支持


    这些二极管符合AEC-Q101标准,具备PPAP能力,因此可以应用于汽车电子及对可靠性要求极高的应用中。厂商提供全面的技术支持和维护服务,包括详细的规范说明和贴带卷绕包装信息。

    常见问题与解决方案


    - 问题:设备在高温环境下工作时,正向电压降显著增加。
    - 解决方案:检查系统的散热情况,确保适当的冷却措施。

    - 问题:反向电流在较高温度下增加。
    - 解决方案:避免二极管在过高温度下长时间运行,选择更合适的散热方案。

    总结和推荐


    RGF1A - RGF1M 系列快速整流二极管以其高电流处理能力、低正向电压降和良好的热性能,成为高效能电源管理和工业控制系统中的理想选择。考虑到其出色的性能和广泛的适用范围,我们强烈推荐这些产品用于对效率和可靠性要求较高的应用场合。

NRVRGF1A参数

参数
正向浪涌电流 -
配置 -
If - 正向电流 1A
Ir - 反向电流 -
Vr-反向电压 -
反向恢复时间 150ns
通用封装 SMA(DO-214AC)
安装方式 贴片安装
包装方式 卷带包装

NRVRGF1A厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NRVRGF1A数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 整流二极管/整流桥 ON SEMICONDUCTOR NRVRGF1A NRVRGF1A数据手册

NRVRGF1A封装设计

查看详情并下载
Symbol
Footprint
3D Model
