FODM121CR2

产品分类: 隔离器
厂牌: ON SEMICONDUCTOR
产品描述: 1 4-SMD 贴片安装,黏合安装
供应商型号: 14M-FODM121CR2
供应商: 云汉优选
标准整包数: 1

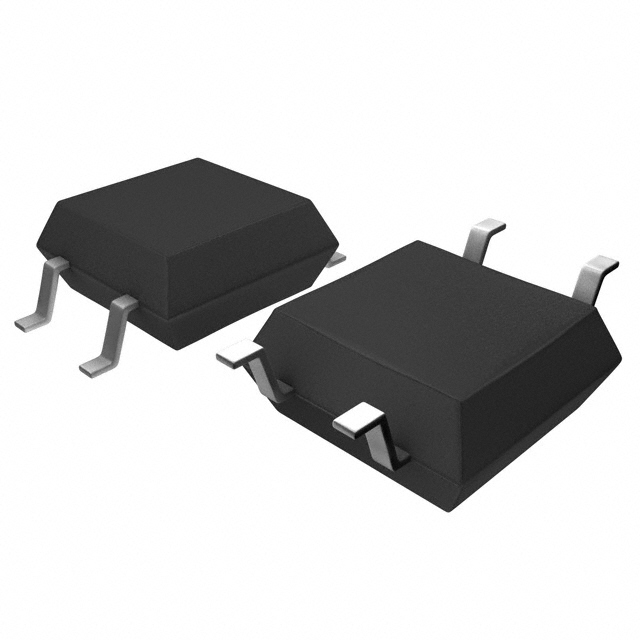

ON SEMICONDUCTOR 隔离器 FODM121CR2

FODM121CR2概述

    电子元器件产品技术手册

    产品简介


    产品名称:FODM121系列、FODM124、FODM2701及FODM2705光耦合器
    产品类型:这些光耦合器由红外发光二极管驱动光电晶体管构成,采用紧凑型4引脚Mini-Flat封装(标准2.54mm引脚间距)。
    主要功能:
    - 高可靠性电流传输比(CTR),适用于数字逻辑输入、微处理器输入、电源监控等。
    - 双向光电流传输,提供稳定的隔离电压和绝缘电压。
    应用领域:
    - 数字逻辑输入
    - 微处理器输入
    - 电源监控
    - 扭绞线接收器
    - 电话线接收器

    技术参数


    | 参数 | 描述 | 值 |
    |
    | 工作温度 | 存储温度 | -40°C 至 +125°C |
    | 运行温度 | -40°C 至 +110°C |
    | 环境温度 | 40/110/21 |
    | 泄漏电流 | 光电二极管反向电流 | ≤5 μA |
    | 发射器电流 | 最大连续正向电流 | 50 mA |
    | 接收器电流 | 最大连续集电极电流 | 80 mA |
    | 工作电压 | 发射器最大正向电压 | 6 V |
    | 最高工作绝缘电压 | VIORM | 565 V峰峰值 |
    | 最高隔离电压 | VISO | 3750 V峰峰值 |
    | 最大峰值功率 | 300 mW |
    | 绝缘电阻 | 在额定温度下的最小值 | > 10^9 Ω |

    产品特点和优势


    - 超长爬电距离和间隙距离:超过5mm的爬电距离和间隙距离提供了更好的绝缘性能。
    - 小尺寸封装:2.4mm最大高度的表面贴装封装,适合各种紧凑设计。
    - 多种CTR选择:如FODM121系列提供不同范围的CTR,满足不同的应用需求。
    - 安全认证:通过了UL1577认证和DIN-EN/IEC60747-5-5标准的最高绝缘电压。

    应用案例和使用建议


    应用场景:
    - 数字逻辑输入:用于信号隔离,避免外部噪声干扰。
    - 微处理器输入:提高信号的稳定性和抗干扰能力。
    - 电源监控:监测电源状态,提高系统稳定性。
    使用建议:
    - 电路布局优化:为确保最佳性能,建议根据数据手册中的电路布局进行电路设计。
    - 散热管理:保持适当的散热措施以防止过热导致的失效。

    兼容性和支持


    - 兼容性:与现有电子设备广泛兼容,无需额外硬件改动。
    - 支持服务:ON Semiconductor提供详尽的技术文档和专业的技术支持服务。

    常见问题与解决方案


    - 问题1:过高的反向电压可能导致损坏
    - 解决方案:严格按照额定值操作,必要时加装稳压电路。

    - 问题2:温度过高导致性能下降
    - 解决方案:确保良好的散热条件,使用散热片或者导热材料。

    总结和推荐


    综合评估:FODM121系列、FODM124、FODM2701和FODM2705光耦合器具有出色的性能和可靠性,特别适合需要高绝缘和高效率的应用场合。在设计过程中,用户需考虑具体应用的环境因素并参照技术手册进行操作。
    推荐:强烈推荐在高可靠性要求的设计中使用该系列光耦合器,如电源监控和数字逻辑控制。

FODM121CR2参数

参数
数据速率 -
通道数量 1
4.15mm(Max)
4.6mm(Max)
2.4mm(Max)
通用封装 4-SMD
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

FODM121CR2厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FODM121CR2数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 隔离器 ON SEMICONDUCTOR FODM121CR2 FODM121CR2数据手册

FODM121CR2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.2805
10+ ¥ 2.0726
30+ ¥ 1.6232
100+ ¥ 1.4354
300+ ¥ 1.3817
2500+ ¥ 1.3414
库存: 2915
起订量: 1 增量: 2500
交货地:
最小起订量为:1
合计: ¥ 2.28
