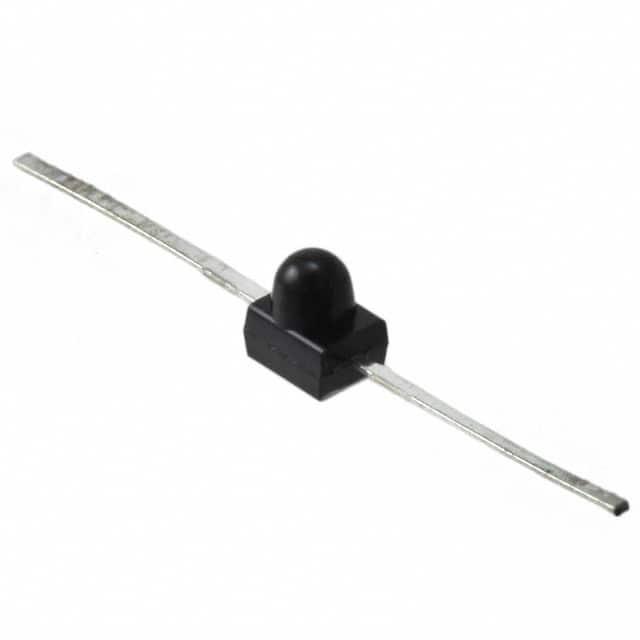

QSB363

产品分类: 光电传感器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 光电晶体管, 检测红外, 12 °半感光角度, 表面安装
供应商型号: QSB363-ND
供应商: Digi-Key
标准整包数: 1
ON SEMICONDUCTOR 光电传感器 QSB363

QSB363概述

    QSB363 Subminiature Plastic Silicon Infrared Phototransistor

    1. 产品简介


    QSB363是一款封装在黑色红外透明T-3/4(2毫米)表面贴装封装中的硅光电晶体管。作为一款先进的光电转换设备,它广泛应用于消费电子、工业自动化、安防系统等多个领域,如光电编码器、遥控接收器、接近传感器等。

    2. 技术参数


    QSB363的主要技术参数如下:
    - 波长峰值灵敏度:940 nm
    - 接收角度:±12°
    - 反向漏电流(ICEO):0至100 nA @ VCE = 20 V, Ee = 0 mW/cm²
    - 集电极-发射极击穿电压(BVCEO):30 V @ IC = 100 µA, Ee = 0 mW/cm²
    - 发射极-集电极击穿电压(BVECO):5 V @ IE = 100 µA, Ee = 0 mW/cm²
    - 导通状态集电极电流(IC(ON)):1.0 至 1.5 mA @ VCE = 5 V, Ee = 1 mW/cm²
    - 集电极-发射极饱和电压(VCE(SAT)):≤0.4 V @ IC = 2 mA, Ee = 1 mW/cm²
    - 上升时间(tr):≤15 µs
    - 下降时间(tf):≤15 µs
    - 功率耗散(PC):75 mW @ TA = 25°C
    - 最高操作温度:-40°C 至 +85°C

    3. 产品特点和优势


    - NPN硅光电晶体管:采用高性能NPN工艺,保证高可靠性和稳定性。
    - 宽视场角:24°的宽视场角使其适用于各种应用场景。
    - 表面贴装封装:T-3/4(2毫米)的小尺寸封装方便集成到小型化电路板设计中。
    - 铅/卤素自由封装:符合RoHS标准,环保安全。
    - 多种引脚形式:提供鸥翼形、U型、Z弯等多种引脚形式选择,方便客户根据需求进行焊接和安装。

    4. 应用案例和使用建议


    应用场景:
    - 遥控接收器:利用其红外光接收能力,实现对遥控信号的有效捕获。
    - 光电编码器:用于检测物体的运动状态,提高自动化系统的精确度。
    - 安防系统:在门禁控制系统中,用于感应人体存在,提升安全性。
    使用建议:
    - 温度补偿:由于温度会影响其工作性能,建议在高精度要求的应用中考虑加入温度补偿电路。
    - 电源管理:确保供电电压不超过最大值,以避免损坏设备。可以使用外部稳压器来维持稳定的供电电压。

    5. 兼容性和支持


    QSB363与市场上常见的电子元件和设备具有良好的兼容性。安森美公司提供了详尽的技术支持文档和在线技术支持,确保用户能够充分利用该产品的功能。此外,针对不同的包装形式,安森美公司还提供了详细的包装规范文档,确保产品在运输和储存过程中的安全性。

    6. 常见问题与解决方案


    - 问题一:红外光信号接收不稳定。
    - 解决方案:检查接收角度是否在器件的接收范围内;检查是否有遮挡物阻挡光线路径。
    - 问题二:设备发热严重。
    - 解决方案:检查工作环境温度是否超过额定范围;考虑外接散热片或加强散热措施。

    7. 总结和推荐


    综合评估:QSB363子微型塑料硅红外光电晶体管凭借其高灵敏度、稳定性和良好的热性能,表现出色。在各种环境条件下都具备优异的可靠性,是众多应用场合的理想选择。
    推荐意见:鉴于QSB363的强大功能和广泛应用前景,我们强烈推荐将其纳入您的项目中,尤其是在需要高精度光电转换的场景。

QSB363参数

参数
感应方式 -
光源 -
波长 940nm
响应时间 -
最小工作供电电压 -
颜色感应 -
最大工作供电电压 -
感应距离 -
输出类型 -
长*宽*高 2.7mm*2.2mm*3mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装
