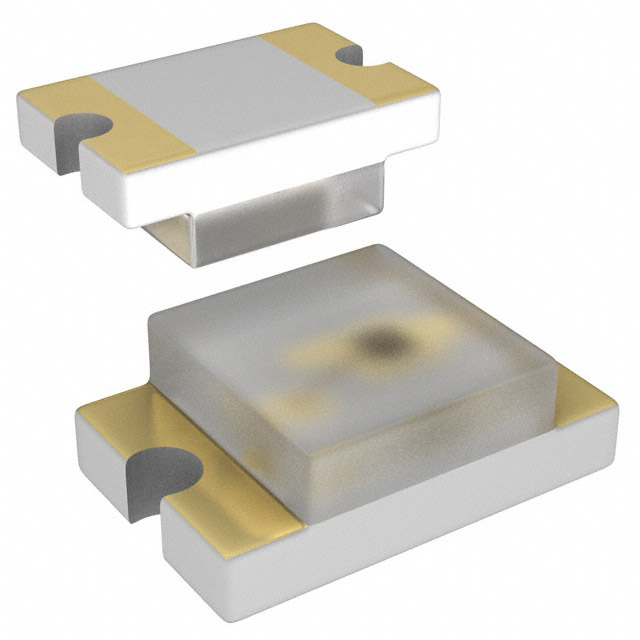

QTLP630C4TR

产品分类: 发光二极管
厂牌: ON SEMICONDUCTOR
产品描述: 570nm 140° 2.1V 20mA 带平顶,矩形 无色,透明 绿色 0805 标准安装,贴片安装 2mm*1.25mm*1.2mm
供应商型号: AMS-QTLP630C4TR
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 发光二极管 QTLP630C4TR

QTLP630C4TR概述


    产品简介


    Fairchild Semiconductor 的表面贴装型 LED 灯(标准亮度 0805 封装)系列包括红色、黄色、绿色和蓝色四种颜色的 LED。这些 LED 主要用于键盘背光、按钮背光和液晶显示器背光等领域。由于它们具有低轮廓设计和宽视角的特点,因此非常适合于背光应用和面板照明。

    技术参数


    绝对最大额定值
    - 连续正向电流:30mA
    - 峰值正向电流(f=1kHz,占空比=1/10):30mA(红、黄、绿),100mA(蓝)
    - 反向电压(IR=10μA):5V
    - 功率耗散:84mW(红、黄、绿),135mW(蓝)
    - 工作温度范围:-40°C 到 +85°C
    - 存储温度范围:-40°C 到 +90°C
    - 焊接时间:260°C,5秒
    电气/光学特性
    - 光通量(最小值,IF=20mA):红色和绿色:5mcd,黄色:10mcd,蓝色:15mcd
    - 正向电压(最大值,IF=20mA):红色:2.8V,黄色:2.0V,绿色:2.8V,蓝色:3.8V
    - 波长(峰值,IF=20mA):红色:660nm,黄色:630nm,绿色:570nm,蓝色:465nm
    - 视角(IF=20mA):140°

    产品特点和优势


    这些 LED 的主要特点是小巧紧凑的外形尺寸(2.0(L) X 1.25(W) X 1.1(H) mm)和宽广的视角(140°)。此外,它们还具备透光性和防潮包装,能够有效提升产品在潮湿环境中的耐用性。这些特性使得这些 LED 在需要高可靠性和良好视角的应用中表现出色,例如键盘和按钮背光及LCD显示屏背光。

    应用案例和使用建议


    这些 LED 通常用于手机、平板电脑、导航系统以及其他需要背光功能的消费电子产品。对于这类应用,我们建议根据实际需求选择合适的颜色和功率等级。在焊接过程中,遵循推荐的焊接温度曲线,以确保良好的焊接效果和长期可靠性。

    兼容性和支持


    这些 LED 是按照行业标准封装设计的,因此易于与大多数主流 PCB 设计兼容。Fairchild Semiconductor 为这些产品提供全面的技术支持和售后保障。如果在使用过程中遇到任何问题,可以通过其技术支持渠道获取帮助。

    常见问题与解决方案


    1. 问题:焊接时出现虚焊
    - 解决方案:确保焊接温度符合推荐值,并且焊接时间不超过最大值。

    2. 问题:发光强度不一致
    - 解决方案:检查是否正确识别极性,并确保 LED 位置和焊接质量。

    总结和推荐


    Fairchild Semiconductor 的表面贴装型 LED 系列是高质量的背光解决方案,适用于多种消费电子产品。这些 LED 的高可靠性、宽视角和耐用性使其在市场上具有很强的竞争力。鉴于其出色的性能和广泛的应用范围,我们强烈推荐将这些 LED 作为背光应用的理想选择。

QTLP630C4TR参数

参数
Vf-正向电压 2.1V
透镜形状 带平顶,矩形
波长 570nm
测试电流 20mA
显示颜色 绿色
视角 140°
透镜类型 无色,透明
长*宽*高 2mm*1.25mm*1.2mm
通用封装 0805
安装方式 标准安装,贴片安装
零件状态 停产
包装方式 卷带包装

QTLP630C4TR厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

QTLP630C4TR数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 发光二极管 ON SEMICONDUCTOR QTLP630C4TR QTLP630C4TR数据手册

QTLP630C4TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
