QSB34CGR

产品分类: 光电传感器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 光电二极管, 940nm, 检测红外
供应商型号: QSB34CGR
供应商: 国内现货
标准整包数: 1

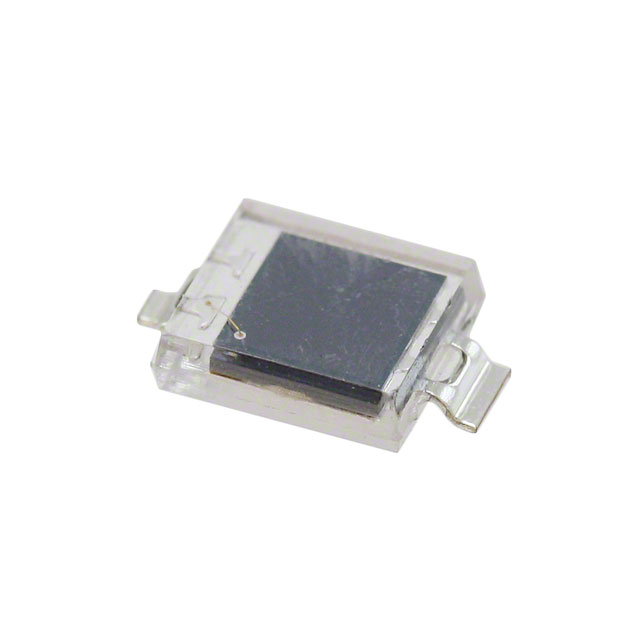

ON SEMICONDUCTOR 光电传感器 QSB34CGR

QSB34CGR概述

    # QSB34GR/QSB34ZR/QSB34CGR/QSB34CZR表面贴装硅PIN光电二极管技术手册

    产品简介


    QSB34GR、QSB34ZR、QSB34CGR 和 QSB34CZR 是 ON Semiconductor 公司生产的一系列表面贴装硅 PIN 光电二极管。这些光电二极管广泛应用于各种光学传感和信号处理领域,包括但不限于消费电子、工业控制、医疗设备以及通信系统等。它们提供了高灵敏度、低电容和快速响应时间等特点,使得它们在众多应用场景中表现优异。

    技术参数


    以下是 QSB34GR/QSB34ZR/QSB34CGR/QSB34CZR 系列光电二极管的关键技术参数:
    - 工作温度范围:-25°C 至 +85°C
    - 存储温度范围:-40°C 至 +85°C
    - 峰值敏感波长(QSB34GR、QSB34ZR):940 nm
    - 光谱敏感范围(QSB34GR、QSB34ZR):730 nm 至 1100 nm
    - 暗电流:30 nA
    - 光电流(Ee=1 mW/cm²,VCE=5V):25 μA 至 37 μA
    - 电容(VR=3V):25 pF
    - 上升时间:50 ns
    - 下降时间:50 ns
    - 接收角度:±60°(半功率点)
    - 芯片尺寸:3 mm × 3 mm
    - 敏感区域:2.55 mm × 2.55 mm
    - 封装形式:PLCC 2L
    - 包装方式:12 mm 宽带状卷盘,每盘 1000 个单位

    产品特点和优势


    - 快速响应:具有低电容和短上升及下降时间,适合高频应用。
    - 高灵敏度:适用于需要检测微弱光信号的应用场合。
    - 宽广的接收角:可达 ±60°,适用于多种光入射角度的应用场景。
    - 大芯片面积:提供更高的光电转换效率。
    - 耐用性:能够在广泛的温度范围内稳定工作,具备良好的机械强度和可靠性。

    应用案例和使用建议


    这些光电二极管被广泛应用于各类传感器、光通信系统、环境监测设备和光控装置中。例如,在医疗成像设备中,它们可以用于捕捉微弱的光信号;在智能家居系统中,可用于感应环境光照强度。在实际应用中,为了获得最佳性能,建议遵循以下几点:
    - 确保光电二极管安装在合适的工作温度范围内,以保证其稳定运行。
    - 注意散热设计,特别是在高光照条件下工作时,避免因过热导致性能下降。
    - 在电路设计中合理匹配负载电阻,以实现最佳的光电转换效果。

    兼容性和支持


    - 兼容性:QSB34GR/QSB34ZR/QSB34CGR/QSB34CZR 系列光电二极管可直接替换同类产品,且易于与其他标准电路板组件集成。
    - 支持:ON Semiconductor 提供全面的技术支持,包括在线文档、应用笔记和技术咨询服务。如有任何疑问,可以通过公司官网联系技术支持团队。

    常见问题与解决方案


    1. 问:光电二极管是否支持长时间焊接?
    - 答:建议焊接时间不超过5秒。焊接过程中的高温可能对光电二极管造成损害。使用回流焊时,应按照推荐的温度曲线进行焊接。

    2. 问:如何选择合适的负载电阻?
    - 答:通常根据光电二极管的响应时间和负载阻抗需求来选择合适的负载电阻。负载电阻的选择将直接影响光电二极管的输出信号幅度和频率响应。

    总结和推荐


    QSB34GR/QSB34ZR/QSB34CGR/QSB34CZR 系列光电二极管凭借其出色的性能和广泛的应用范围,成为了一款非常优秀的光电传感元件。它们在恶劣环境下表现出色,适用于多种高科技领域的应用。综上所述,这款光电二极管不仅性能卓越,而且在成本效益方面也具有较高的竞争力,强烈推荐在各类需要高精度光信号处理的应用中使用。
    通过上述分析,我们可以看出 QSB34GR/QSB34ZR/QSB34CGR/QSB34CZR 系列光电二极管是高性能光电应用的理想选择。无论是从技术参数还是实际应用来看,它们都展现出了卓越的表现,非常适合用于多种复杂多变的光电传感任务。

QSB34CGR参数

参数
最大工作供电电压 -
光源 -
输出类型 -
颜色感应 -
感应方式 -
感应距离 -
响应时间 50ns
最小工作供电电压 -
波长 940nm
长*宽*高 1.2mm(高度)
通用封装 PLCC-2
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QSB34CGR厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

QSB34CGR数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 光电传感器 ON SEMICONDUCTOR QSB34CGR QSB34CGR数据手册

QSB34CGR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 3.84
2000+ ¥ 3.744
4000+ ¥ 3.68
8000+ ¥ 3.648
库存: 203
起订量: 100 增量: 1000
交货地:
最小起订量为:100
合计: ¥ 384
