首页  >  产品百科  >  QSB363GR

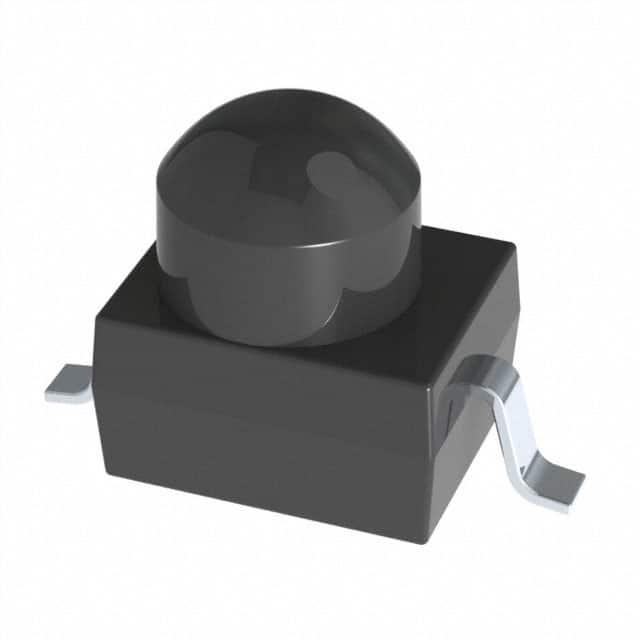

QSB363GR

产品分类: 光电传感器
厂牌: ON SEMICONDUCTOR
产品描述: 940nm SMD,2.2X2.7MM 贴片安装 2.7mm*2.2mm*3mm
供应商型号: UA-QSB363GR
供应商: 海外现货
标准整包数: 1000
ON SEMICONDUCTOR 光电传感器 QSB363GR

QSB363GR概述

    电子元器件技术手册:QSB363 小型塑料硅红外光敏晶体管

    1. 产品简介


    QSB363 是一款封装在黑色红外透明 T-3/4(直径 2mm)外壳内的硅光敏晶体管。它属于 NPN 类型,具有广泛的应用前景,如遥控器、烟雾探测器、智能家居控制装置等领域。

    2. 技术参数


    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-40°C 至 +85°C
    - 焊接温度(铁焊):260°C
    - 焊接温度(流焊):260°C
    - 峰值敏感波长:940 nm
    - 接收角:±12°
    - 集电极暗电流:0 - 100 nA(VCE = 20 V,Ee = 0 mW/cm²)
    - 集电极-发射极击穿电压:30 V(IC = 100 µA,Ee = 0 mW/cm²)
    - 发射极-集电极击穿电压:5 V(IE = 100 µA,Ee = 0 mW/cm²)
    - 导通集电极电流:1.0 - 1.5 mA(VCE = 5 V,Ee = 1 mW/cm²,λ = 940 nm GaAs)
    - 集电极-发射极饱和电压:0 - 0.4 V(IC = 2 mA,Ee = 1 mW/cm²,λ = 940 nm GaAs)
    - 上升时间:0 - 15 µs(VCE = 5 V,IC = 1 mA,RL = 1000 Ω)
    - 下降时间:0 - 15 µs

    3. 产品特点和优势


    - 独特的功能:采用 NPN 硅光敏晶体管技术,响应速度快,可靠性高。
    - 市场竞争力:黑色塑料外壳和内置日光滤镜使其具备良好的环境适应能力,适用于各种室内和室外应用场景。
    - 设计灵活性:提供多种引脚形式选择(如 gullwing、yoke、Z-bend),便于不同应用需求的设计者灵活选择。

    4. 应用案例和使用建议


    - 遥控器:集成 QSB363 的遥控器能有效抵御强光干扰,提高信号识别的准确性。
    - 智能家居系统:在智能照明系统中,QSB363 可用于检测光照强度,实现自动调节灯光亮度的功能。
    - 使用建议:确保设备的工作环境温度不超过85°C,合理安排设备的散热措施;同时在使用过程中注意避免过度弯曲或拉扯引线,以防损坏内部电路。

    5. 兼容性和支持


    - 与其他设备的兼容性:QSB363 可以轻松与其他标准电子元器件配合使用,适用于多种电路设计。
    - 厂商支持:ON Semiconductor 提供全面的技术文档和售后服务,用户可以通过官网获取更多支持信息。

    6. 常见问题与解决方案


    - 问题 1:设备在高温环境下工作时性能不稳定。
    - 解决办法:检查散热措施是否到位,必要时可以考虑增加散热片或改进散热结构。

    - 问题 2:信号识别出现误判。
    - 解决办法:确认安装环境无强光源干扰,并适当调整设备的工作角度以优化接收效果。

    - 问题 3:设备启动延迟较长。
    - 解决办法:检查外部供电电压是否稳定,确保其符合器件要求的工作条件。

    7. 总结和推荐


    QSB363 是一款技术先进、可靠性高的小型塑料硅红外光敏晶体管,适用于多种复杂应用场景。其独特的功能和市场竞争力使得该产品在市场上表现出色。强烈推荐对需要高性能红外光敏器件的应用项目中使用该产品,相信它能为您的设计带来显著的优势和便利。

QSB363GR参数

参数
最小工作供电电压 -
感应方式 -
光源 -
感应距离 -
最大工作供电电压 -
输出类型 -
响应时间 -
颜色感应 -
波长 940nm
长*宽*高 2.7mm*2.2mm*3mm
通用封装 SMD,2.2X2.7MM
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QSB363GR厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

QSB363GR数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 光电传感器 ON SEMICONDUCTOR QSB363GR QSB363GR数据手册

QSB363GR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.1118 ¥ 0.9365
3000+ $ 0.1108 ¥ 0.9281
8000+ $ 0.1076 ¥ 0.9019
16000+ $ 0.1014 ¥ 0.8495
库存: 3000
起订量: 2000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 936.5
