HMHA2801AR2

产品分类: 隔离器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 光电晶体管输出型光耦, 表面安装, 4针, MFP封装
供应商型号: 14M-HMHA2801AR2
供应商: 云汉优选
标准整包数: 1

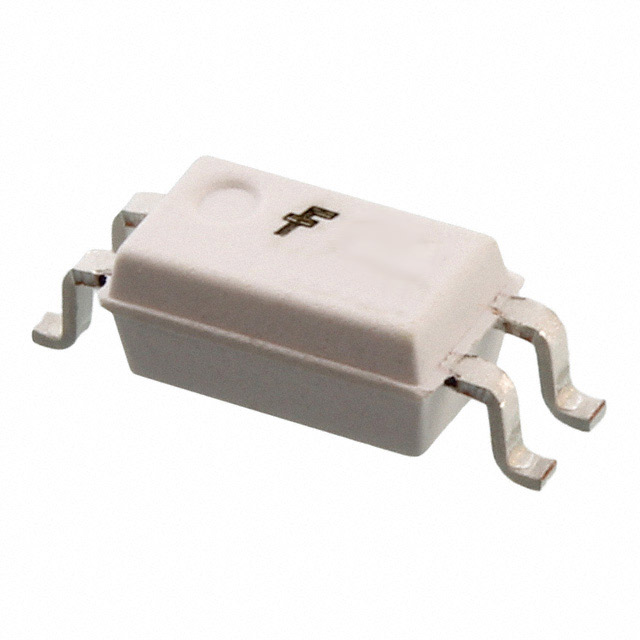

ON SEMICONDUCTOR 隔离器 HMHA2801AR2

HMHA2801AR2概述

    电子元器件产品技术手册:HMHA281 和 HMHA2801 系列

    产品简介


    HMHA281 和 HMHA2801 系列 是由 Fairchild Semiconductor Corporation(现为 ON Semiconductor 的一部分)生产的一类光耦合器。这类器件由一个砷化镓红外发射二极管驱动一个硅光电晶体管组成,封装在一个紧凑的4引脚小型扁平封装内,采用半间距引脚设计,以节省印刷电路板空间。
    主要功能 包括用于各种数字逻辑输入、微处理器输入、电源供应监测及线性接收等场合。
    应用领域 涉及于数字逻辑系统、微处理器系统、电源管理系统、电话线路接收以及双绞线信号传输等领域。

    技术参数


    | 参数 | 描述 |

    | 封装 | 4 引脚小型扁平封装 |
    | 高度 | 最大 2.4 mm |
    | 工作温度 | 存储:-55°C 至 +125°C;操作:-55°C 至 +100°C |
    | 电流传输比 (CTR) | HMHA281: 50% 至 600%; HMHA2801: 80% 至 600%; HMHA2801A: 80% 至 160%; HMHA2801B: 130% 至 260%; HMHA2801C: 200% 至 400% |
    | 安全和法规认证 | UL1577, 3,750 VACRMS; DIN-EN/IEC60747-5-5, 565 V 绝缘电压 |

    产品特点和优势


    HMHA281 和 HMHA2801 系列 具有多项独特功能和优势:
    1. 紧凑设计:4 引脚的小型扁平封装减少了对印刷电路板的空间需求。
    2. 高可靠性:提供超过标准安全隔离电压的绝缘特性。
    3. 广泛的 CTR 范围:确保在不同应用中的灵活性和适应性。
    4. 高性能:在广泛的温度范围内保持稳定的性能表现。

    应用案例和使用建议


    应用案例:
    - 数字逻辑输入:适合微控制器接口。
    - 电源供应监测:可以检测电源状态的变化。
    - 通信接收:用于电信系统的信号接收。
    使用建议:
    - 在选择具体的型号时,需根据不同的 CTR 要求进行匹配。
    - 为了保证良好的热性能,应考虑合适的散热措施。
    - 在布线设计时,需特别注意引脚间距,避免短路问题。

    兼容性和支持


    HMHA281 和 HMHA2801 系列 通常与其他标准组件兼容,具体兼容性可以在产品技术文档中查找。ON Semiconductor 提供全面的技术支持和售后服务,以确保客户能够顺利使用这些产品。

    常见问题与解决方案


    1. 问题:安装过程中出现电气故障。
    解决方案:请确保正确连接所有电气部件,并检查安装过程是否符合技术要求。
    2. 问题:设备在高温环境下工作不稳定。
    解决方案:采取适当的散热措施,确保设备工作在规定的温度范围内。
    3. 问题:CTR 值不符合预期。
    解决方案:验证外部条件是否影响了CTR值,例如光照强度和温度等。

    总结和推荐


    HMHA281 和 HMHA2801 系列 光耦合器以其紧凑的设计、高可靠性和灵活的应用范围,在多种电子系统中表现出色。尽管使用时需要注意一些特定条件,但它们仍是数字逻辑输入和微处理器输入的理想选择。因此,强烈推荐用于需要高效信号隔离和精确测量的场合。

HMHA2801AR2参数

参数
数据速率 -
通道数量 1
长*宽*高 4.4mm(宽度)
通用封装 MFP-4
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

HMHA2801AR2厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

HMHA2801AR2数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 隔离器 ON SEMICONDUCTOR HMHA2801AR2 HMHA2801AR2数据手册

HMHA2801AR2封装设计

查看详情并下载
Symbol
Footprint
3D Model
