HCPL0531

产品分类: 隔离器
厂牌: ON SEMICONDUCTOR
产品描述: 1 2 SOIC-8 贴片安装
供应商型号: FL-HCPL0531
供应商: 海外现货
标准整包数: 1

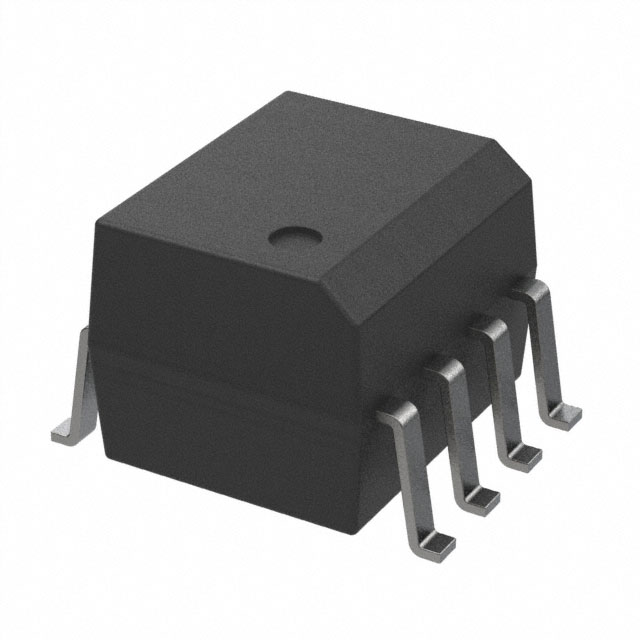

ON SEMICONDUCTOR 隔离器 HCPL0531

HCPL0531概述

    高速晶体管光耦合器:HCPL05XX与HCPL04XX系列

    产品简介


    高速晶体管光耦合器(High Speed Transistor Optocouplers) 是一种用于隔离不同电路之间信号传输的关键组件。这些光耦合器具有单通道和双通道两种型号,包括HCPL0453、HCPL0500、HCPL0501、HCPL0531和HCPL0534。它们将AlGaAs LED通过光学耦合方式连接到一个高速光电检测晶体管,并封装在一个紧凑的8针小外形封装中(SOIC8)。这些光耦合器特别适用于要求高信号隔离和快速响应的应用场景。

    技术参数


    - 速度:1 MBit/s
    - 共模瞬态抑制能力:在VCM=1500V时,最小值为15 kV/μs(HCPL0453/0534)
    - 输出:开路集电极
    - 温度范围:0°C至70°C内保证性能
    - 认证:UL认可、VDE认证、BSI认证
    绝对最大额定值:
    - 存储温度:-40°C至+125°C
    - 工作温度:-40°C至+85°C
    - 最大反向输入电压:5.0 V
    - 平均输入功率耗散:45 mW
    - 最大输入电流:25 mA
    - 最大输出电流:8 mA
    - 开关时间延迟(延迟时间):典型值1.5 μs(HCPL0500)
    - 共模瞬态抑制能力:最高可达40,000 V/μs

    产品特点和优势


    这些光耦合器的独特之处在于其快速响应能力和优秀的共模瞬态抑制能力,确保在高速信号传输时保持稳定可靠的隔离。这些特性使其在以下应用场景中表现卓越:
    - 线路接收器
    - 脉冲变压器替代品
    - CMOS-LSTTL-TTL接口
    - 宽带模拟耦合

    应用案例和使用建议


    这些光耦合器广泛应用于工业控制系统、通信系统、电力电子等领域。例如,在电机控制中,HCPL05XX和HCPL04XX可以用来实现信号隔离,提高系统的稳定性和可靠性。在设计应用电路时,建议选择合适的负载电阻以优化开关时间,并根据具体的应用环境调整供电电压。

    兼容性和支持


    - 兼容性:这些光耦合器可与其他标准CMOS和TTL逻辑集成电路配合使用。
    - 支持:厂商提供全面的技术文档和支持服务,包括详细的接线图和参考设计。

    常见问题与解决方案


    - 问题:输入电流过大导致过热。
    - 解决方案:使用外部散热器或降低输入电流。
    - 问题:输出信号不稳定。
    - 解决方案:检查电源电压和负载电阻,确保符合规定的工作条件。

    总结和推荐


    总体而言,HCPL05XX和HCPL04XX系列高速晶体管光耦合器凭借其快速响应、高共模瞬态抑制能力以及宽广的工作温度范围,成为众多工业应用中的优选组件。特别是在需要高可靠性和快速响应的应用中,这些光耦合器提供了极佳的选择。因此,我强烈推荐在类似项目中使用这些产品。

HCPL0531参数

参数
数据速率 1
通道数量 2
5.13mm(Max)
4.16mm(Max)
3.63mm(Max)
通用封装 SOIC-8
安装方式 贴片安装
零件状态 在售
包装方式 管装

HCPL0531厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

HCPL0531数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 隔离器 ON SEMICONDUCTOR HCPL0531 HCPL0531数据手册

HCPL0531封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.5444 ¥ 12.9884
库存: 14045
起订量: 389 增量: 1
交货地:
最小起订量为:1
合计: ¥ 12.98
直接购买
加入购物车
