HMHA2801A

产品分类: 隔离器
厂牌: ON SEMICONDUCTOR
产品描述: 1 MFP-4 贴片安装 4.4mm(宽度)
供应商型号: 10B-2453212-4
供应商: 国内现货
标准整包数: 1

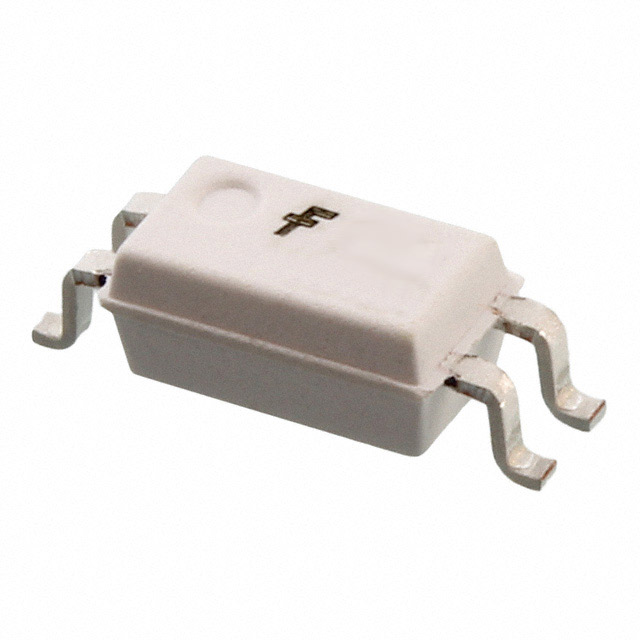

ON SEMICONDUCTOR 隔离器 HMHA2801A

HMHA2801A概述


    产品简介


    基本介绍
    HMHA281 和 HMHA2801 系列是由一个砷化镓红外发射二极管驱动硅光电晶体管组成的紧凑型 4 引脚迷你扁平封装光电耦合器。引脚间距为 1.27 毫米。这些光电耦合器广泛应用于各种数字逻辑输入、微处理器输入、电源监控、双绞线接收器及电话线接收器等领域。

    技术参数


    - 尺寸和形状:4 引脚迷你扁平封装,最高 standoff 高度为 2.4 毫米。
    - 电气特性:
    - 电流转移比(CTR):
    - HMHA281:50% 到 600%
    - HMHA2801:80% 到 600%
    - HMHA2801A:80% 到 160%
    - HMHA2801B:130% 到 260%
    - HMHA2801C:200% 到 400%
    - 安全和监管认证:
    - UL1577,3.750 VAC RMS,1 分钟
    - DIN-EN/IEC60747-5-5,565 V 峰值绝缘电压
    - 工作环境:
    - 存储温度范围:-55°C 至 +125°C
    - 工作温度范围:-55°C 至 +100°C
    - 最大总功耗:210 毫瓦(25°C 时)
    - 反向输入电压:6 V
    - 最大工作绝缘电压:565 V 峰值
    - 最高允许过电压:4000 V 峰值
    - 最小外部爬电距离:5 毫米
    - 最小外部间隙:5 毫米
    - 绝缘厚度:≥0.4 毫米
    - 栅极温度:150°C

    产品特点和优势


    - 紧凑设计:采用紧凑型 4 引脚迷你扁平封装,节省板载空间。
    - 高电流传输比:根据不同型号,电流传输比范围宽广,可以满足不同应用场景的需求。
    - 安全认证:符合 UL1577 和 DIN-EN/IEC60747-5-5 安全标准,确保在高电压和高功率下的安全性。
    - 环保材料:无铅且符合 RoHS 标准,适用于环保要求较高的应用场景。

    应用案例和使用建议


    应用案例
    - 数字逻辑输入:用于微处理器输入的隔离信号处理。
    - 电源监控:在电源系统中进行电流检测和监控。
    - 通信接口:作为双绞线或电话线的接收器。
    使用建议
    - 在进行 PCB 布局时,应确保引脚间的最小爬电距离和间隙,以避免电气故障。
    - 注意工作温度限制,避免超出额定温度范围导致损坏。
    - 在选择具体型号时,根据所需的电流传输比来决定选用哪一款。

    兼容性和支持


    - 兼容性:适用于多种数字电路和电源控制系统。
    - 支持和维护:提供详细的产品数据表和技术文档支持,确保用户能够正确使用和维护该产品。

    常见问题与解决方案


    - 问题:长时间工作后发热严重。
    - 解决方案:检查工作环境温度,适当增加散热措施,如增加散热片或风扇。
    - 问题:电流传输比不稳定。
    - 解决方案:确认所选型号是否适合当前的应用场景,如需更高 CTR,可考虑选用其他型号。
    - 问题:安装后无法正常工作。
    - 解决方案:检查引脚焊接是否良好,确保所有引脚正确连接并接触良好。

    总结和推荐


    评估
    HMHA281 和 HMHA2801 系列光电耦合器具有紧凑的设计、高电流传输比和良好的安全认证,适用于多种应用场景。它们能够在高电压和高功率环境下稳定工作,并且符合环保标准。
    推荐
    强烈推荐这些光电耦合器用于需要高可靠性、高性能的数字逻辑输入、电源监控和其他应用场景。由于其优异的电气特性和环境适应能力,它是一个值得信赖的选择。

HMHA2801A参数

参数
数据速率 -
通道数量 1
长*宽*高 4.4mm(宽度)
通用封装 MFP-4
安装方式 贴片安装
零件状态 在售
包装方式 散装,管装

HMHA2801A厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

HMHA2801A数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 隔离器 ON SEMICONDUCTOR HMHA2801A HMHA2801A数据手册

HMHA2801A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 3.4013
100+ ¥ 2.9275
500+ ¥ 2.5388
库存: 422
起订量: 64 增量: 1
交货地:
最小起订量为:50
合计: ¥ 170.06
