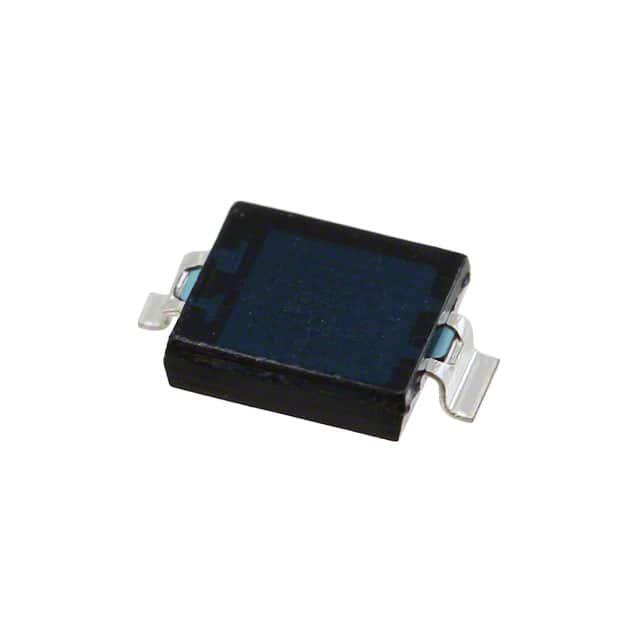

QSB34CZR

产品分类: 光电传感器
厂牌: ON SEMICONDUCTOR
产品描述: 940nm 50ns LCC 贴片安装,黏合安装 3mm*3mm*1.2mm
供应商型号: 512-QSB34CZR
供应商: Mouser
标准整包数: 1
ON SEMICONDUCTOR 光电传感器 QSB34CZR

QSB34CZR概述

    QSB34GR / QSB34ZR / QSB34CGR / QSB34CZR — 表面贴装硅PIN光电二极管

    产品简介


    QSB34GR / QSB34ZR / QSB34CGR / QSB34CZR 是一款高性能表面贴装硅PIN光电二极管,专为各种光传感应用设计。这些光电二极管提供多种型号选择,以适应不同的安装需求和环境要求。主要应用领域包括通信设备、工业控制、医疗仪器以及各种消费电子产品中的光传感器系统。

    技术参数


    以下是一些关键的技术参数:
    - 封装类型: PLCC 2L
    - 峰值灵敏度波长: 940 nm
    - 接收角度: ±60°
    - 最大反向电压: 32 V
    - 暗电流: 30 nA(VR = 10 V)
    - 光电流: 25 至 37 μA(Ee = 1 mW/cm², VCE = 5 V)
    - 电容: 25 pF(VR = 3 V)
    - 上升时间: 50 ns(VR = 10 V, RL = 50 Ω)
    - 下降时间: 50 ns
    - 尺寸: 3 mm × 3 mm(有效面积:2.55 mm × 2.55 mm)
    - 功率耗散: 在25°C时150 mW
    - 存储温度范围: -40°C 至 +85°C
    - 工作温度范围: -25°C 至 +85°C
    - 包装形式: 每盘1000个,卷带包装(0.470英寸宽,7英寸直径)

    产品特点和优势


    QSB34系列光电二极管具有以下显著特点和优势:
    - 日光过滤器: 仅QSB34GR和QSB34ZR型号具备,能够过滤掉大部分干扰光线,提高测量准确性。
    - 快速响应: 快速PIN结构使其具有低至50ns的上升时间和下降时间,适用于高速光信号处理。
    - 宽接收角: 120°的大接收角,适合多方向光源的应用。
    - 高灵敏度和低电容: 高灵敏度保证了在低光强度下的可靠性能,而低电容有助于减小噪声影响。
    - 耐温性能: 在极端温度条件下仍能保持稳定的工作表现,适应各种恶劣环境。

    应用案例和使用建议


    这些光电二极管广泛应用于通信模块、光电编码器、光传感器等领域。在使用过程中,需注意以下几点:
    - 确保反向电压不超过32V,以避免损坏器件。
    - 使用正确的焊接温度曲线进行焊接,以确保可靠连接。
    - 注意散热管理,特别是在高功耗条件下,避免热应力对器件造成损害。

    兼容性和支持


    - 兼容性: 这些光电二极管可以与标准的PLCC 2L封装接口兼容,适用于大多数表面贴装电路板设计。
    - 技术支持: ON Semiconductor 提供详尽的技术文档和支持服务,确保用户能够高效地使用这些器件。

    常见问题与解决方案


    1. 问题: 反向电压过高导致光电二极管损坏。
    - 解决方案: 使用合适的电源并监测电路电压,确保不超过32V。
    2. 问题: 设备工作时出现误触发。
    - 解决方案: 检查是否有外部光干扰,并考虑使用带有日光过滤器的型号(如QSB34GR/ZR)。

    总结和推荐


    综上所述,QSB34系列光电二极管凭借其出色的性能和多功能性,在多个领域表现出色。其快速响应时间、高灵敏度和宽接收角度使其成为光电应用的理想选择。尽管成本相对较高,但其卓越的稳定性和可靠性值得投资。我们强烈推荐在需要高性能光传感器的项目中使用此产品。
    本文档详细介绍了QSB34GR / QSB34ZR / QSB34CGR / QSB34CZR 系列光电二极管的特点、技术规格和使用建议,希望对您的选型和使用有所帮助。

QSB34CZR参数

参数
最小工作供电电压 -
颜色感应 -
输出类型 -
感应距离 -
光源 -
最大工作供电电压 -
感应方式 -
波长 940nm
响应时间 50ns
长*宽*高 3mm*3mm*1.2mm
通用封装 LCC
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QSB34CZR厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

QSB34CZR数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 光电传感器 ON SEMICONDUCTOR QSB34CZR QSB34CZR数据手册

QSB34CZR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.4835 ¥ 12.5356
10+ $ 0.7694 ¥ 6.501
100+ $ 0.605 ¥ 5.1123
500+ $ 0.4979 ¥ 4.2071
1000+ $ 0.4363 ¥ 3.6869
2000+ $ 0.4158 ¥ 3.5135
5000+ $ 0.3833 ¥ 3.2385
10000+ $ 0.3728 ¥ 3.1497
库存: 207
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 12.53
