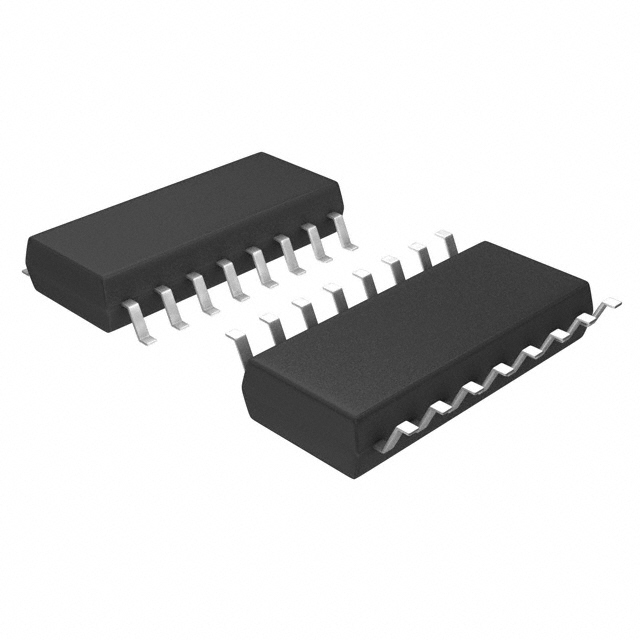

74VHC123ASJX

产品分类: 无源晶振
厂牌: ON SEMICONDUCTOR
产品描述: 50pF SOIC-16 贴片安装 10.2mm*5.3mm*1.8mm
供应商型号: CSJ-ST37723195
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 无源晶振 74VHC123ASJX

74VHC123ASJX概述

    74VHC123A 双触发重触发单稳态多谐振荡器

    产品简介


    74VHC123A 是一种先进的高速CMOS单稳态多谐振荡器,采用硅栅极CMOS技术制造。它具有高开关速度、低功耗和高抗干扰能力的特点。这款器件主要用于需要精准时序控制的应用中,如工业自动化、通信系统和计算机接口等领域。

    技术参数


    - 工作温度范围: –40°C 到 +85°C
    - 供电电压: 2.0V 至 +5.5V
    - 输入电压: 0V 至 +5.5V
    - 输出电压: 0V 至 VCC
    - 典型传播延迟时间:
    - 输入至输出延迟(A, B-Q, Q):8.1ns (VCC=5.0V)
    - 清除信号至输出延迟:8.7ns (VCC=5.0V)
    - 最小脉冲宽度:
    - 触发信号:5.0ns (VCC=5.0V)
    - 清除信号:5.0ns (VCC=5.0V)
    - 重触发时间:
    - 最小重触发时间(Rx=1kΩ, CX=100pF):39ns (VCC=5.0V)

    产品特点和优势


    - 高开关速度:传播延迟仅为8.1ns(VCC=5.0V),保证了快速响应。
    - 低功耗:静态电流仅4μA(VCC=2.5V),适用于电池供电设备。
    - 高抗干扰能力:输入噪声容限为28% VCC(VCC=2.5V),确保稳定运行。
    - 功能兼容性:与74HC123A引脚和功能兼容,易于替换。

    应用案例和使用建议


    应用案例:
    - 工业自动化:用于定时控制、顺序控制和检测系统。
    - 通信系统:作为定时器和脉冲发生器,提供精确的时间基准。
    - 计算机接口:在需要快速响应和低功耗的应用中使用。
    使用建议:
    - 确保外部电容(Cx)和电阻(Rx)的选择满足电路要求,以获得所需的输出脉宽。
    - 在使用过程中应注意电源电压变化对重触发时间的影响,确保系统稳定性。

    兼容性和支持


    - 封装选项:该器件提供多种封装形式,包括SOIC、SOP和TSSOP。
    - 支持:ON Semiconductor提供全面的技术文档和支持,帮助用户进行设计和调试。

    常见问题与解决方案


    - 问题:如何确定合适的外部电容和电阻?
    - 解决方案:根据应用需求和工作频率选择合适的外部电容和电阻,公式为PW = (Rx)(Cx),其中PW为输出脉宽。

    - 问题:系统电源电压迅速下降时,是否有保护措施?
    - 解决方案:通过外部钳位二极管(Dx)来保护IC免受浪涌电流的影响。若系统无法满足上述条件,则需额外增加外部钳位二极管以避免损坏。

    总结和推荐


    74VHC123A双触发重触发单稳态多谐振荡器是一款高性能、低功耗的器件,适合于各种需要高精度时序控制的应用。其高开关速度、低功耗和高抗干扰能力使其在市场上具备较强的竞争力。推荐使用该器件以提升系统性能。

74VHC123ASJX参数

参数
频率容差 -
等效串联电阻 -
频率 -
驱动电平 -
负载电容 50pF
频率稳定性 -
长*宽*高 10.2mm*5.3mm*1.8mm
通用封装 SOIC-16
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装
