首页  >  产品百科  >  NV24C16DTVLT3G

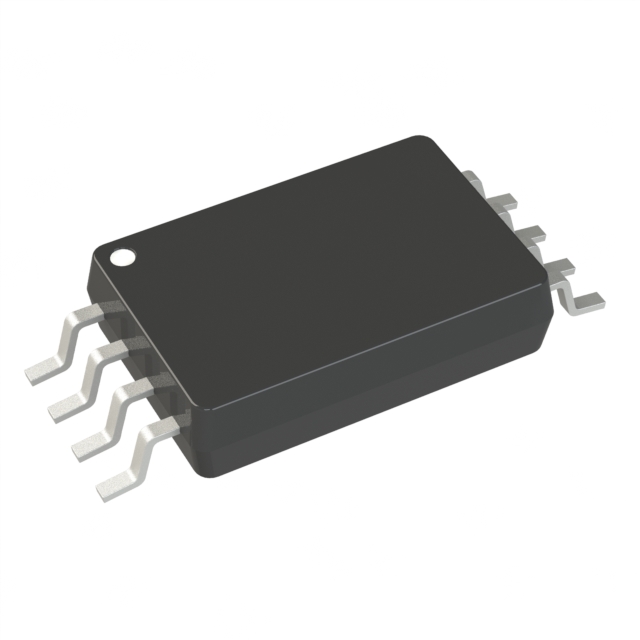

NV24C16DTVLT3G

厂牌: ON SEMICONDUCTOR
产品描述: 16Kbit 1.7V 5.5V I2C TSSOP-8
供应商型号: FL-NV24C16DTVLT3G
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 带电可擦可编程只读存储器(EEPROM) NV24C16DTVLT3G

NV24C16DTVLT3G概述

    NV24C16LV EEPROM技术手册综述

    1. 产品简介


    NV24C16LV 是一款16-Kb串行EEPROM(电可擦除只读存储器),专为低电压汽车级应用设计。它采用CMOS工艺制造,支持标准(100 kHz)、快速(400 kHz)和快速+(1 MHz)I2C协议。该产品非常适合需要可靠存储和高效数据传输的应用场合,如汽车电子系统、工业控制设备和通信模块。

    2. 技术参数


    - 工作电压:1.7 V 至 5.5 V
    - 存储容量:16-Kb
    - 总线协议:支持I2C协议(标准、快速和快速+模式)
    - 存储页数:128页,每页16字节
    - 写入时间:最大4 ms
    - 数据保留时间:100年
    - 引脚数量:8个(SOIC、TSSOP、US8、TSOP-5)
    - 温度范围:-40°C 至 +125°C
    - 可靠性:超过1,000,000次编程/擦除周期
    - 兼容性:符合RoHS标准,无铅、无卤化物和溴化阻燃剂

    3. 产品特点和优势


    - 汽车级认证:AEC-Q100 Grade 1认证,适合-40°C至+125°C的工作环境。
    - 多协议支持:支持I2C标准、快速和快速+协议,适应不同的数据传输需求。
    - 低功耗:采用低功耗CMOS技术,确保在多种工作条件下的能耗控制。
    - 数据安全:提供硬件写保护功能,确保数据不会被意外修改。
    - 可靠性高:超过1,000,000次编程/擦除周期和100年的数据保留能力。

    4. 应用案例和使用建议


    - 汽车电子系统:用于存储车辆传感器数据、故障诊断信息等。
    - 工业控制设备:用于存储控制参数和状态信息。
    - 通信模块:用于存储配置信息和日志数据。
    使用建议:
    - 在写入大量数据时,使用Page Write操作以提高效率。
    - 确保电源稳定,避免数据损坏。
    - 使用Write Protect功能保护关键数据不被意外修改。

    5. 兼容性和支持


    - 封装选项:SOIC、TSSOP、US8、TSOP-5等多种封装选项,便于不同应用场景的选择。
    - 支持和服务:厂商提供详细的技术文档和支持服务,确保用户能够正确使用和维护产品。

    6. 常见问题与解决方案


    - 问题1:如何处理写入错误?
    - 解决方案:检查电源电压和I2C信号完整性,确保数据稳定。
    - 问题2:如何设置Write Protect?
    - 解决方案:将WP引脚置高电平即可启用写保护功能。
    - 问题3:如何实现多设备同步读写?
    - 解决方案:通过外部地址引脚来区分不同设备,确保数据准确读写。

    7. 总结和推荐


    NV24C16LV是一款高性能、可靠的EEPROM,具有多种应用场景和丰富的技术规格。其汽车级认证和多协议支持使其成为各种苛刻环境下的理想选择。总体而言,强烈推荐这款产品,尤其是在需要高可靠性和宽温范围工作的场合。

NV24C16DTVLT3G参数

参数
最小工作供电电压 1.7V
最大访问时间 -
最大工作供电电压 5.5V
存储容量 16Kbit
存储器类型 -
编程电压 -
输出使能访问时间 -
最大时钟频率 -
数据保留时长 -
接口类型 I2C
组织 -
通用封装 TSSOP-8
包装方式 卷带包装

NV24C16DTVLT3G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NV24C16DTVLT3G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 带电可擦可编程只读存储器(EEPROM) ON SEMICONDUCTOR NV24C16DTVLT3G NV24C16DTVLT3G数据手册

NV24C16DTVLT3G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.2257 ¥ 1.8983
库存: 15000
起订量: 2659 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1.89
