NCV7327MW0R2G

产品分类: 其他接口芯片
厂牌: ON SEMICONDUCTOR
产品描述:
供应商型号: 863-NCV7327MW0R2G
供应商: Mouser
标准整包数: 1
ON SEMICONDUCTOR 其他接口芯片 NCV7327MW0R2G

NCV7327MW0R2G概述

    NCV7327 LIN Transceiver 技术手册

    1. 产品简介


    NCV7327 是一款专为本地互连网络(LIN)协议控制器设计的独立式LIN收发器。它主要用于连接控制装置,如车门锁、镜子、汽车座椅和天窗等,能够以最低成本实现低速率数据通信。LIN总线采用单线连接每个节点,从而减少了布线量。此器件完全符合ISO 17987-4(兼容LIN规范修订版2.x、1.3)和SAE J2602标准。

    2. 技术参数


    - 输入电压范围: -0.3 V 至 +42 V
    - 传输速率: 最高可达20 kbps
    - 保护机制:
    - 热关断保护
    - 欠压保护
    - 车载环境瞬态保护
    - 操作模式:
    - 正常模式
    - 睡眠模式
    - 待机模式
    - 工作温度范围: -40°C 至 +150°C
    - 封装选项:
    - SOIC-8 和 DFNW8
    - 绝对最大额定值:
    - 接收器引脚(EN, RxD, TxD)的最大直流输入电压:-0.3 V 至 +7 V
    - 人体模型静电放电(所有引脚):±4 kV
    - 带电设备模型静电放电(所有引脚):±750 V

    3. 产品特点和优势


    - 兼容性高: 与NCV7321和K-line兼容,且具有热关断和欠压保护等多重保护机制。
    - 灵活性强: 支持多种工作模式(正常模式、睡眠模式、待机模式),有助于降低功耗。
    - 可靠耐用: AEC-Q100认证,符合RoHS标准,无铅、无卤素和BFR。

    4. 应用案例和使用建议


    - 应用场景: 适用于汽车门锁、车窗、空调系统、座椅控制等。
    - 使用建议: 在安装过程中确保符合温度和电压限制,合理配置电源和接地。当LIN信号异常时,可通过检查电源电压和LIN引脚的状态来诊断问题。

    5. 兼容性和支持


    - 兼容性: 与NCV7321、K-line兼容,且支持SAE J2602标准。
    - 支持和服务: 供应商提供详尽的技术文档和在线技术支持。

    6. 常见问题与解决方案


    - 问题1:LIN总线异常导致通信失败。
    - 解决办法: 检查电池电压(VBB)是否在规定范围内,同时确保接收到的数据符号正确(RxD)。
    - 问题2:无法进入正常模式。
    - 解决办法: 确保EN引脚电平持续高于阈值(tENABLE时间)。

    7. 总结和推荐


    总结: NCV7327具有出色的通信能力和多样的工作模式,适用于各种车载控制系统。它具备全面的保护机制和灵活的操作模式,能够在不同环境中稳定运行。
    推荐: 推荐使用NCV7327,尤其适用于对可靠性要求较高的汽车电子系统。

NCV7327MW0R2G参数

参数

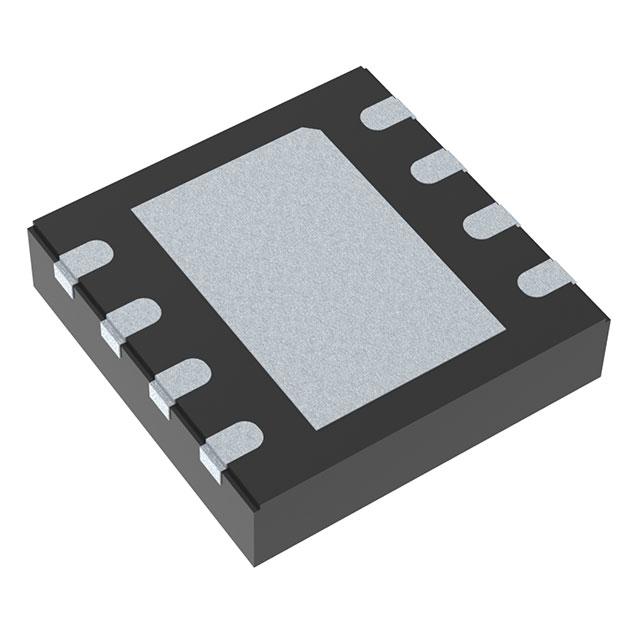

通用封装 TDFN-8-EP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

NCV7327MW0R2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCV7327MW0R2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 其他接口芯片 ON SEMICONDUCTOR NCV7327MW0R2G NCV7327MW0R2G数据手册

NCV7327MW0R2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.7825 ¥ 15.0621
10+ $ 1.1006 ¥ 9.2996
25+ $ 0.9361 ¥ 7.91
100+ $ 0.6985 ¥ 5.9023
250+ $ 0.5897 ¥ 4.9828
500+ $ 0.5314 ¥ 4.49
1000+ $ 0.4331 ¥ 3.6595
3000+ $ 0.3996 ¥ 3.3766
6000+ $ 0.378 ¥ 3.1941
库存: 2796
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 15.06
