首页  >  产品百科  >  PCA9654EDTR2G

PCA9654EDTR2G

产品分类: I/O扩展器
厂牌: ON SEMICONDUCTOR
产品描述: 30mA I2C 8 1.65V 5.5V 100KHz 是 TSSOP-16 贴片安装,黏合安装
供应商型号: FL-PCA9654EDTR2G
供应商: 海外现货
标准整包数: 1

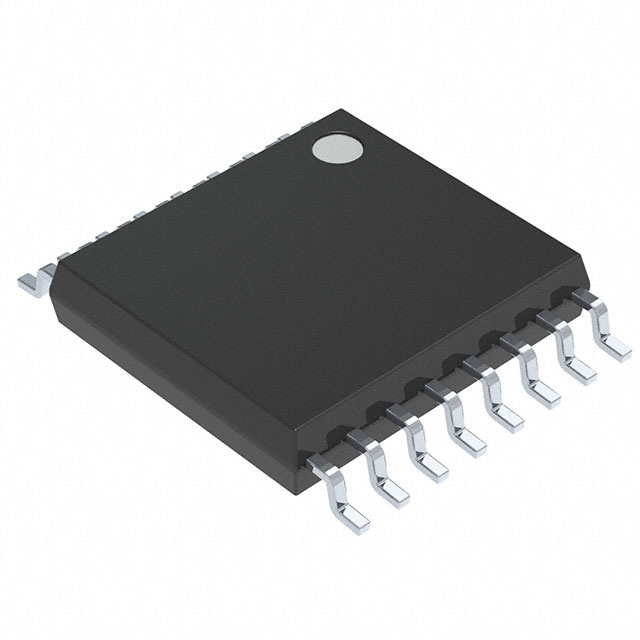

ON SEMICONDUCTOR I/O扩展器 PCA9654EDTR2G

PCA9654EDTR2G概述


    产品简介


    PCA9654E/PCA9654EA 8位I/O扩展器
    PCA9654E 和 PCA9654EA 是为 I2C总线和SMBus应用设计的8位通用并行输入/输出(GPIO)扩展器。这些芯片广泛应用于各种需要额外I/O端口的嵌入式系统中,例如传感器网络、智能家居系统、工业自动化等。

    技术参数


    - 工作电压范围: 1.65 V 至 5.5 V
    - SDA引脚电流能力: 30 mA
    - 5.5 V耐压I/O
    - 内置极性反转寄存器
    - 低电平有效中断输出
    - 待机电流: 0.25 µA 至 1 µA
    - 存储温度范围: -65°C 至 +150°C
    - I/O引脚漏电流: ±1 µA
    - 内部上拉电阻: 无
    - 最大直流供电电流: 100 mA
    - 中断引脚输出电流: 6 mA
    - 最高时钟频率:
    - 标准模式: 100 kHz
    - 快速模式: 400 kHz
    - 快速+模式: 1 MHz

    产品特点和优势


    PCA9654E/PCA9654EA 在众多特性中脱颖而出,特别适用于需要高性能I/O扩展的应用场景。其主要特点包括:
    - 宽泛的工作电压范围:从1.65 V到5.5 V,使得设备可以在多种供电环境中运行。
    - 低功耗特性:待机电流低至0.25 µA,非常适合电池供电的设备。
    - 强大的I/O驱动能力:每个I/O引脚可以提供高达25 mA的电流,而总驱动电流可以达到200 mA。
    - 内置噪声过滤功能:有效的抑制噪声干扰,确保系统的稳定运行。
    - 内置复位电路:在上电时自动将所有寄存器恢复到默认状态,避免了初始化的复杂操作。

    应用案例和使用建议


    应用案例
    - 智能家居系统: PCA9654E 可以用于扩展传感器网络,增加温湿度传感器、烟雾探测器等设备的连接。
    - 工业自动化: 通过PCA9654E可以方便地扩展输入/输出端口,实现设备状态监测和控制。
    使用建议
    - 电源管理: 鉴于待机电流非常低,可以通过合理配置降低整体功耗,延长设备的使用寿命。
    - 噪声处理: 由于设备内置噪声滤波器,建议在复杂环境中使用更多的外部滤波措施以减少误触发。

    兼容性和支持


    PCA9654E 和 PCA9654EA 支持 I2C总线和SMBus协议,具有高达64个可编程地址,这意味着它们能够轻松地与市场上大多数主流的微控制器和处理器配合使用。此外,供应商提供了详尽的技术文档和良好的技术支持,以帮助客户更好地利用这一产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法正常工作 | 检查供电电压是否符合要求,确认所有连接正确。 |
    | 中断信号不稳定 | 检查是否受到电磁干扰,调整硬件布局。 |
    | 输入信号不稳定 | 检查是否有外部噪声干扰,增加外部滤波器。 |

    总结和推荐


    PCA9654E 和 PCA9654EA 是高性能、高可靠性、宽泛工作电压范围的8位I/O扩展器。无论是对于小型项目还是大型系统,它们都能提供灵活的扩展能力和优秀的性能表现。考虑到其多功能性、易于集成和支持良好,强烈推荐在需要I/O扩展的应用中使用这款产品。

PCA9654EDTR2G参数

参数
典型供电电流 -
最大工作供电电压 5.5V
中断输出
最大时钟频率 100KHz
最小工作供电电压 1.65V
I/O数量 8
拉电流 30mA
支持协议 I2C
灌电流 -
5.1mm(Max)
4.5mm(Max)
1.2mm(Max)
通用封装 TSSOP-16
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 最后售卖
包装方式 散装,卷带包装

PCA9654EDTR2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

PCA9654EDTR2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR I/O扩展器 ON SEMICONDUCTOR PCA9654EDTR2G PCA9654EDTR2G数据手册

PCA9654EDTR2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
