NCN5150MNTWG

产品分类: 其他接口芯片
厂牌: ON SEMICONDUCTOR
产品描述: Transceiver 1TX 1RX 38.4KBd 20-Pin QFN EP T/R
供应商型号: NCN5150MNTWG
供应商: 海外现货
标准整包数: 10

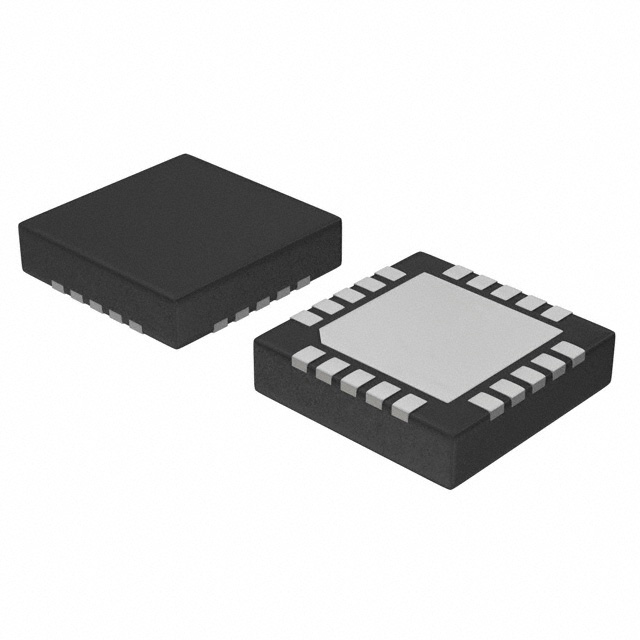

ON SEMICONDUCTOR 其他接口芯片 NCN5150MNTWG

NCN5150MNTWG概述

    NCN5150 Wired M-BUS Slave Transceiver: A Comprehensive Overview

    1. 产品简介


    NCN5150 是一款单芯片集成的M-BUS(Meter Bus)从设备收发器,专为两线制M-BUS从设备和中继器设计。它能够满足欧洲标准EN 13757-2和EN 1434-3所规定的物理层要求。这款产品集成了可编程电源等级(最高可达2个单元负载,SOIC版本;6个单元负载,NQFP版本),并通过一个3.3V低压差稳压器提供对外部电路的支持。

    2. 技术参数


    - 通信速度:高达38,400波特率(半双工)
    - 电源电压:VDD输出电压为3.1V到3.6V之间,支持峰值电流15mA
    - 工作温度范围:工业级温度范围,从-40°C到+85°C
    - 通信模式:支持极性独立,通过UART协议实现数据传输
    - 电流特性:在不同单元负载下,总电流消耗从1.32mA到9.00mA不等,内部功耗由电流调节
    - 静电保护:支持人体模型ESD额定值为4.0kV,机器模型ESD额定值为250V,带电装置模型ESD额定值为750V

    3. 产品特点和优势


    - 单芯片设计:集成了所有必要的功能,简化了电路设计和生产成本。
    - 扩展电流预算:对外部电路至少提供0.88mA电流支持,提高了外部电路的设计灵活性。
    - 快启动:无需外置晶体管即可快速启动,简化了硬件设计并缩短了启动时间。
    - 多种封装选择:提供16引脚SOIC(针脚与TSS721A兼容)和20引脚QFN两种封装形式,适用于不同的应用需求。

    4. 应用案例和使用建议


    应用案例:
    - 多能源计量仪表,如水表、燃气表、电表和供暖系统。
    使用建议:
    - 在选择存储电容(CSTC)时,应确保其容量大于等于最小要求,以确保稳定的工作状态。
    - 使用外部电源供电时,可以通过插入PMOS晶体管来实现主电源失效后的备用电源切换,保证设备连续运行。

    5. 兼容性和支持


    - 兼容性:适用于多种M-BUS标准的应用场合,易于与其他设备集成。
    - 技术支持:提供详细的参考设计和典型物料清单,以便用户快速上手并进行相关开发工作。

    6. 常见问题与解决方案


    - 问题一:无法启动设备。解决方案:检查VBUS和VSTC电压是否在规定范围内。
    - 问题二:数据通信不稳定。解决方案:确保使用正确的电阻值(如RIDD)以调整电流设置。
    - 问题三:电源波动导致的故障。解决方案:增加滤波电容以稳定电源输入,特别是在高负载情况下。

    7. 总结和推荐


    综上所述,NCN5150是一款功能全面、性能稳定的M-BUS从设备收发器,尤其适合于需要在苛刻环境中可靠工作的计量仪表和传感器。其独特的功能和广泛的适用范围使其在市场上具有较强的竞争力。因此,我强烈推荐使用NCN5150作为M-BUS系统的理想选择。

NCN5150MNTWG参数

参数
长*宽*高 4mm(长度)*4mm(宽度)
通用封装 QFN
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NCN5150MNTWG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCN5150MNTWG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 其他接口芯片 ON SEMICONDUCTOR NCN5150MNTWG NCN5150MNTWG数据手册

NCN5150MNTWG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 14.3989
库存: 232
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 143.98
直接购买
加入购物车
