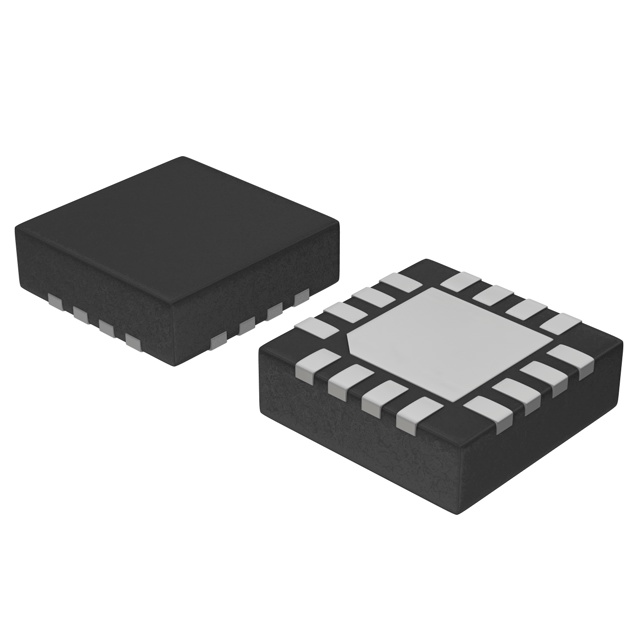

NCN8025MTTBG

产品分类: 其他接口芯片
厂牌: ON SEMICONDUCTOR
产品描述: Smart Card Interface 27MHz T/R 16-Pin QFN EP
供应商型号: NCN8025MTTBGOSCT-ND
供应商: Digi-Key
标准整包数: 1
ON SEMICONDUCTOR 其他接口芯片 NCN8025MTTBG

NCN8025MTTBG概述

    NCN8025 / NCN8025A Smart Card Interface IC

    产品简介


    NCN8025 / NCN8025A 是一款紧凑且成本效益高的单芯片智能卡接口集成电路(IC)。该IC专为1.8V、3.0V和5.0V智能卡读写器设计。卡电源供应由内置的非常低dropout(低电压降)和低噪声线性稳压器提供。它完全符合ISO 7816-3、EMV 4.3、UICC及相关标准,包括NDS和其他机顶盒(STB)标准(如Nagravision、Irdeto等),满足设置顶盒(STB)或条件访问模块(CAM和CAS)中条件访问的要求。

    技术参数


    - 供电范围:智能卡电源CVCC可以是5V或3V,通过VSEL0和VSEL1选择;控制器接口供电范围为2.7V至5.5V。
    - 电源电流:在空闲模式下,VDDP的电源电流小于1µA;在直流工作条件下,当FCLKIN=10MHz时,电源电流最大可达3.0mA。
    - 时钟频率:外部时钟输入频率最高可达27MHz,可通过内部分频比1/1、1/2、1/4和1/8进行调整。
    - 输出特性:所有智能卡输出引脚均具有±8kV的人体模型(HBM)静电保护。
    - 工作环境:工作温度范围为-40°C到+85°C,存储温度范围为-65°C到+150°C。

    产品特点和优势


    1. 多功能接口:单芯片智能卡接口,集成多种功能,适用于各种智能卡应用。
    2. 高可靠性:通过ISO 7816-3、EMV 4.3等标准认证,确保高可靠性。
    3. 灵活的电源管理:通过VSEL0和VSEL1选择不同的卡电压,适应多种应用需求。
    4. 强大的保护机制:短路保护、过载保护、过热保护、卡片拔出保护等,提升系统稳定性。
    5. 紧凑封装:提供QFN-24和QFN-16两种封装形式,满足不同空间要求。

    应用案例和使用建议


    - 典型应用:支付电视(Pay TV)、机顶盒解码器、条件访问模块(CAM/CAS)、SIM卡接口应用(UICC/USIM)、POS终端和电子支付系统。
    - 使用建议:在使用过程中,注意监控系统的温度和电压,确保良好的散热条件和稳定的电源输入。对于复杂系统,建议参考应用笔记AND8003/D进行详细设计和实施。

    兼容性和支持


    - 兼容性:与多种标准兼容,包括ISO 7816-3、EMV 4.3、UICC和相关标准,支持Nagravision、Irdeto等安全协议。
    - 技术支持:如有需要,可联系当地ON Semiconductor销售办事处或代表获取应用笔记AND8003/D。

    常见问题与解决方案


    - 问题:智能卡检测不准确。
    - 解决方案:检查PRES引脚连接是否正确,确保接收到正确的卡片插入信号。
    - 问题:系统出现重置异常。
    - 解决方案:确认RSTIN引脚信号正常,检查是否有硬件故障导致重置序列失败。
    - 问题:电源供应不稳定。
    - 解决方案:检查CVCC电源电容配置,确保其值在指定范围内,以稳定输出电压。

    总结和推荐


    NCN8025 / NCN8025A是一款功能强大且高度可靠的智能卡接口IC,适用于各种高要求的应用场合。其灵活的电源管理、高可靠性及紧凑封装使其成为同类产品中的佼佼者。无论是支付系统、机顶盒还是其他智能卡应用,NCN8025 / NCN8025A都是理想的选择。强烈推荐在智能卡相关项目中采用这款产品。

NCN8025MTTBG参数

参数
长*宽*高 3mm(长度)*3mm(宽度)
通用封装 QFN-16
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

NCN8025MTTBG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCN8025MTTBG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 其他接口芯片 ON SEMICONDUCTOR NCN8025MTTBG NCN8025MTTBG数据手册

NCN8025MTTBG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.5755 ¥ 13.313
10+ $ 0.9672 ¥ 8.1724
25+ $ 0.7577 ¥ 6.4028
100+ $ 0.5656 ¥ 4.687
250+ $ 0.485 ¥ 4.0196
500+ $ 0.4354 ¥ 3.6088
1000+ $ 0.3939 ¥ 3.2648
库存: 979
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 13.31
直接购买
加入购物车
