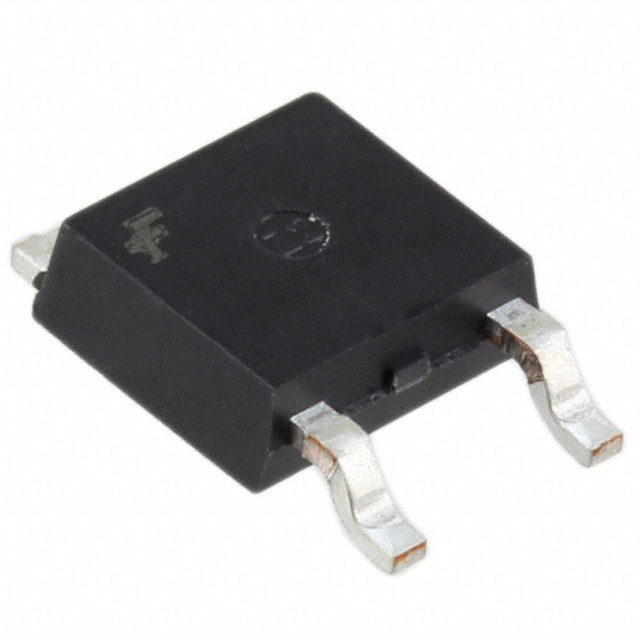

KSH45H11TF

产品分类: 三极管(BJT)
厂牌: ON SEMICONDUCTOR
产品描述: 1V@ 400mA,8A PNP 1.75W 5V 10μA 80V 8A TO-252 贴片安装 6.6mm*6.1mm*2.3mm
供应商型号: KSH45H11TFDKR-ND
供应商: Digi-Key
标准整包数: 1
ON SEMICONDUCTOR 三极管(BJT) KSH45H11TF

KSH45H11TF概述

    # KSH45H11 PNP Epitaxial Silicon Transistor 技术手册解析

    1. 产品简介


    基本介绍
    KSH45H11 是一款基于PNP结构的外延硅晶体管,专为通用功率和开关应用设计。其具有卓越的快速开关速度和低集电极-发射极饱和电压(VCE(sat)),非常适合于表面贴装技术(SMT)。该产品属于Fairchild Semiconductor旗下系列,在ON Semiconductor收购后更名为KSH45H11。
    主要功能
    - 快速开关能力:适用于高频转换器及脉冲信号处理。
    - 高电流承载能力:最大连续集电极电流可达8A。
    - 广泛应用:包括但不限于开关调节器、电源放大器和转换电路。
    应用领域
    - 开关稳压器设计
    - 转换器电路优化
    - 功率放大器系统构建
    - 其他需要高效率与可靠性结合的应用场景

    2. 技术参数


    以下是根据技术手册整理出的关键技术规格:
    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 集电极-发射极电压 80 | V |
    | 基极-发射极电压 5 | V |
    | 集电极直流电流 8 | A |
    | 集电极脉冲电流 16 | A |
    | 集电极耗散功率(TC=25℃)| 20 W |
    | 工作结温范围 | -55 150 | ℃ |
    | 存储温度范围 | -55 150 | ℃ |
    典型电气特性
    - 直流增益(hFE):在VCE=-1V、IC=-2A时,典型值为60;当IC=-4A时降至40。
    - 输入阻抗高:保证在射频信号传输中的稳定表现。
    - 快速响应时间:开关时间为135ns。

    3. 产品特点和优势


    独特功能
    1. 相似于KSE45H:保持原有市场的成熟应用兼容性。
    2. 高效能:具备出色的热管理和较低导通电阻。
    3. 环保友好:符合国际RoHS标准。
    市场竞争力
    KSH45H11以其高性能价格比在工业控制、通信设备和消费电子产品领域占据一席之地,特别适合对空间布局要求严格的设备。
    4. 应用案例与使用建议
    实际应用场景
    - 开关稳压器:用于调整电压输出以适应不同负载需求。
    - 音频功放模块:提供稳定的信号放大能力。
    使用建议
    - 在高频率切换操作中确保良好的散热措施。
    - 检查电源输入稳定性,避免过压损害。

    5. 兼容性和支持


    KSH45H11可无缝替换市场上常见的类似型号如KSE45H。ON Semiconductor提供了详尽的技术文档和支持服务,帮助用户解决集成过程中的各种难题。

    6. 常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 设备运行异常 | 检查电源连接和接地情况 |
    | 开关速度不符合预期 | 调整驱动电路参数 |

    7. 总结和推荐


    KSH45H11凭借其优异的电气性能和广泛适用性成为众多工程师的理想选择。无论是作为独立元件还是嵌入式解决方案的一部分,它都能表现出色。强烈推荐给需要高性能晶体管的设计团队!
    希望以上内容能够满足您的需求!如有进一步修改或补充要求,请随时告知。

KSH45H11TF参数

参数
最大功率耗散 1.75W
集电极截止电流 10μA
最大集电极发射极饱和电压 1V@ 400mA,8A
VCBO-最大集电极基极电压 -
不同 Ib,Ic 时的 Vce 最大饱和值 1V@ 400mA,8A
集电极电流 8A
VEBO-最大发射极基极电压 5V
晶体管类型 PNP
配置 独立式
VCEO-集电极-发射极最大电压 80V
长*宽*高 6.6mm*6.1mm*2.3mm
通用封装 TO-252
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装
