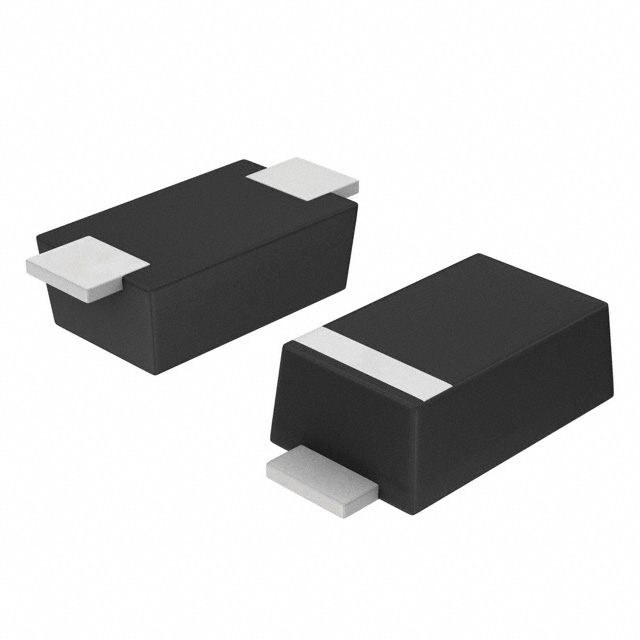

NRVBAF260T3G

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: 60V 60A 200μA 2A 独立式 SMA-FL 贴片安装
供应商型号: WU-NRVBAF260T3G
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 整流二极管/整流桥 NRVBAF260T3G

NRVBAF260T3G概述

    MBRAF260/D 和 NRVBAF260T3G 表面贴装肖特基功率整流器

    产品简介


    MBRAF260/D 和 NRVBAF260T3G 是表面贴装肖特基功率整流器,采用大面积金属-硅功率二极管,基于肖特基势垒原理设计。这类产品特别适用于低电压、高频率的整流场合,尤其适合需要紧凑体积和重量的应用,如自由轮转和极性保护二极管。它们具有优良的热稳定性、防应力保护功能和无铅无卤素材料制造的优点。

    技术参数


    - 封装: 表面贴装(SMA-FL), 塑料模压环氧树脂,符合UL 94 V-0标准
    - 重量: 约为95毫克
    - 存储温度范围: -55°C 到 +150°C
    - 工作温度范围: -55°C 到 +150°C
    - 峰值重复反向电压: VRRM = 60V
    - 最大瞬态正向电压:
    - TJ = 25°C时:vF = 0.51V
    - TJ = 125°C时:vF = 0.63V
    - 最大瞬态反向电流:
    - TJ = 25°C时:IR = 0.2mA
    - TJ = 125°C时:IR = 20mA
    - 典型瞬态热阻抗:
    - RJA = 90°C/W
    - 封装尺寸: A = 0.90-1.10mm,b = 1.25-1.65mm,c = 0.15-0.30mm,D = 2.40-2.80mm,E1 = 4.00-4.60mm,E = 4.80-5.40mm,L = 0.70-1.10mm

    产品特点和优势


    - 低轮廓封装: 适合空间受限的应用。
    - 矩形封装: 便于自动化处理。
    - 氧化层钝化接合: 高度稳定的接合。
    - 耐候性: 能承受-55°C到+150°C的工作温度范围。
    - 防护环: 提供应力保护。
    - 无铅无卤素: 环保设计。
    - 汽车应用: 符合AEC-Q101标准,具备PPAP能力。

    应用案例和使用建议


    这些肖特基整流器非常适合低电压和高频整流需求。例如,在开关电源中作为续流二极管使用,能显著提高系统的效率。此外,在电机驱动和感应负载的保护中也有广泛应用。建议在选择使用这类器件时,确保散热条件良好,并遵守相关的电气特性要求,以确保最佳性能和可靠性。

    兼容性和支持


    MBRAF260/D 和 NRVBAF260T3G 与市场上常见的电路板贴装工艺兼容,且与多种控制和检测电路兼容。安森美半导体提供详尽的技术文档和支持服务,包括详细的安装指导和技术支持热线,确保客户能够顺利部署和使用这些产品。

    常见问题与解决方案


    1. 问:如何避免器件过热?
    - 答: 使用适当的散热措施,确保良好的空气流通或附加散热片,同时避免长时间过载使用。

    2. 问:焊接过程中需要注意哪些事项?
    - 答: 在焊接过程中,温度不得超过260°C,且持续时间不超过10秒。建议使用波峰焊或回流焊工艺,确保焊接质量。

    总结和推荐


    MBRAF260/D 和 NRVBAF260T3G 是高性能的表面贴装肖特基功率整流器,以其独特的低轮廓设计、高稳定性和优良的热性能,成为各种高要求应用的理想选择。其无铅无卤素的环保设计也使其在现代电子产品设计中备受青睐。强烈推荐这些产品用于需要高效、可靠整流解决方案的应用场合。
    本文通过详细的技术手册内容,全面介绍了MBRAF260/D 和 NRVBAF260T3G 的特点、性能参数及应用场景,旨在帮助工程师和技术人员更好地了解和应用这些优秀的电子元器件。

NRVBAF260T3G参数

参数
正向浪涌电流 60A
配置 独立式
If - 正向电流 2A
Ir - 反向电流 200μA
Vr-反向电压 60V
反向恢复时间 -
4.6mm(Max)
2.8mm(Max)
1.1mm(Max)
通用封装 SMA-FL
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

NRVBAF260T3G厂商介绍
