NTTFD4D0N04HLTWG

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR

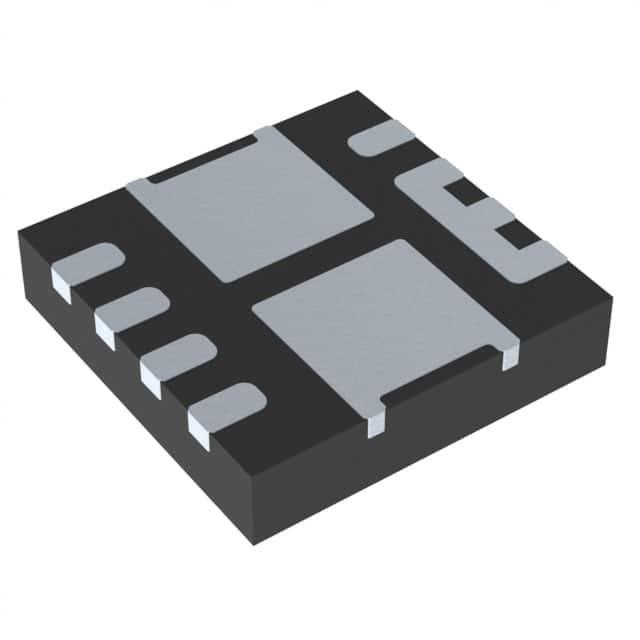

产品描述: onsemi N沟道增强型MOSFET管 NTTF系列, Vds=40 V, 60 A, WQFN12封装, 12引脚
供应商型号: 3464013
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 场效应管(MOSFET) NTTFD4D0N04HLTWG

NTTFD4D0N04HLTWG概述

    NTTFD4D0N04HL MOSFET 技术手册

    1. 产品简介


    NTTFD4D0N04HL 是一款对称型双N通道MOSFET,专为高效率开关电源设计。它包含两个专门设计的N通道MOSFET,集成在一个小型封装内,主要用于同步降压转换器。这些MOSFET旨在提供最佳的功率效率,适用于计算、通信和通用负载点等应用场景。

    2. 技术参数


    | 参数 | 符号 | 型号Q1 | 型号Q2 |

    | 漏极-源极电压 | VDS | 40 V | 40 V |
    | 栅极-源极电压 | VGS | ±20 V | ±20 V |
    | 持续漏极电流(TC=25°C) | ID | 60 A | 60 A |
    | 持续漏极电流(TC=100°C) | ID | 37 A | 37 A |
    | 零栅极电压漏极电流 | IDSS | 10 μA | 10 μA |
    | 开启电阻 | rDS(on) | 4.5 mΩ (VGS=10V, ID=10A) | 4.5 mΩ (VGS=10V, ID=10A) |
    | 通态电阻温度系数 | VGS(th)TJ | -5.75 mV/°C | -5.75 mV/°C |

    3. 产品特点和优势


    - 低开启电阻:在典型工作条件下,NTTFD4D0N04HL 的开启电阻仅为 4.5 mΩ(VGS=10V, ID=10A),保证了高效的能量传输。
    - 低电感封装:这种设计缩短了上升/下降时间,从而降低了开关损耗。
    - RoHS合规:符合环保标准,适合绿色电子产品。
    - 良好的热稳定性:最大热阻值为70°C/W(单面铜板),适用于各种散热需求的应用场景。

    4. 应用案例和使用建议


    - 典型应用:NTTFD4D0N04HL 广泛应用于计算机、通信设备和通用负载点电源系统中。例如,在同步降压转换器中,其内部连接的开关节点使得安装和布线更为简便。
    - 使用建议:为了确保最佳性能,建议在高功率密度的应用中使用大面积铜板进行散热,并在负载变化较大的情况下,保持较低的工作温度以避免热击穿。

    5. 兼容性和支持


    - 兼容性:NTTFD4D0N04HL 采用WQFN12 3x3封装,具有较高的集成度,便于与其他标准组件配合使用。
    - 支持信息:详细的技术文档和应用指南可在 ON Semiconductor 官网下载。同时,ON Semiconductor 提供全面的技术支持,帮助客户解决任何在产品应用过程中遇到的问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 漏极-源极电压超过额定值 | 确保输入电压不超过40V,使用合适的外部保护电路。 |
    | 漏极电流不稳定 | 检查电路连接是否正确,确保负载稳定。 |
    | 开关损耗高 | 使用大面积铜板辅助散热,降低工作温度。 |

    7. 总结和推荐


    综上所述,NTTFD4D0N04HL MOSFET 以其高效能、低功耗和高可靠性等特点,非常适合作为高性能电源系统的优选组件。其在多种应用场景中表现优异,特别是同步降压转换器中,提供了出色的性能表现。强烈推荐此款产品用于需要高效率和可靠性的应用场景。

NTTFD4D0N04HLTWG参数

参数
配置 -
FET类型 2个N沟道
Ciss-不同 Vds 时的输入最大电容 1.1nF@20V
通道数量 2
Vgs-栅源极电压 20V
Vds-漏源极击穿电压 40V
Vgs(th)-栅源极阈值电压 2V@ 50µA
最大功率耗散 1.7W
栅极电荷 18nC@ 10V
Rds(On)-漏源导通电阻 4.5mΩ@ 10A,10V
Id-连续漏极电流 60A
长*宽*高 3.3mm(长度)*3.3mm(宽度)
通用封装 WQFN-12
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NTTFD4D0N04HLTWG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NTTFD4D0N04HLTWG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR NTTFD4D0N04HLTWG NTTFD4D0N04HLTWG数据手册

NTTFD4D0N04HLTWG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 10.2351
10+ ¥ 8.2987
100+ ¥ 7.6072
500+ ¥ 7.4688
3000+ ¥ 7.4688
6000+ ¥ 7.4688
9000+ ¥ 7.4688
库存: 64
起订量: 5 增量: 0
交货地:
最小起订量为:1
合计: ¥ 10.23
