FDMC8588DC

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: 3W(Ta),41W(Tc) 12V 1.8V@ 250µA 12nC@ 10V 1个N沟道 25V 5mΩ@ 18A,10V 40A 1.695nF@13V QFN 贴片安装 3.3mm*3.3mm*1mm
供应商型号: FL-FDMC8588DC
供应商: 海外现货
标准整包数: 1

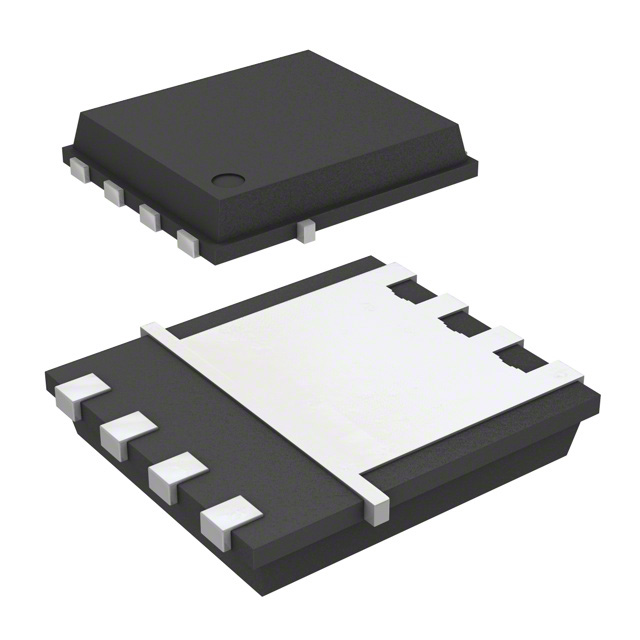

ON SEMICONDUCTOR 场效应管(MOSFET) FDMC8588DC

FDMC8588DC概述

    FDMC8588DC N-Channel Dual CoolTM 33 PowerTrench® MOSFET 技术手册

    1. 产品简介


    FDMC8588DC N-Channel Dual CoolTM 33 PowerTrench® MOSFET 是一款高性能的N沟道MOSFET,专为提高直流-直流转换器的效率并减少开关节点振铃而设计。它具有低栅极电荷、低导通电阻、快速开关速度和体二极管反向恢复性能的特点。这款产品适用于高端计算的高边开关及高功率密度的同步降压转换器。

    2. 技术参数


    - 额定电压:25 V
    - 连续漏电流:40 A
    - 最大导通电阻:5.7 mΩ(VGS = 4.5 V,ID = 17 A)
    - 工作温度范围:-55°C 至 +150°C
    - 封装:双面冷却PQFN封装
    - 电气特性:
    - 开启电压阈值:0.8 V 至 1.8 V
    - 静态导通电阻(VGS = 4.5 V):5.7 mΩ
    - 门电阻:0.4 Ω
    - 门电荷:12 nC
    - 输出电容:493 pF
    - 反向转移电容:63 pF

    3. 产品特点和优势


    - 高效能:低栅极电荷、低导通电阻和高速度使得该器件在各种应用中表现出色。
    - 双面冷却技术:采用PQFN封装的顶侧冷却技术,有助于增强散热性能。
    - 抗干扰能力强:屏蔽栅极技术减少了开关节点振铃,增强了EMI抗干扰能力和交叉传导免疫性。
    - 环境友好:符合RoHS标准,无铅环保。

    4. 应用案例和使用建议


    应用场景:
    - 高端计算中的高边开关
    - 高功率密度的同步降压转换器
    使用建议:
    - 在高温环境下使用时,应考虑热管理措施,确保有效散热。
    - 使用PQFN封装的顶侧冷却技术,可显著提升散热性能,建议尽量采用散热性能良好的PCB设计。
    - 针对特定应用,如直流-直流转换器,可考虑调整电路设计以充分利用该器件的高速开关性能,进一步提升系统效率。

    5. 兼容性和支持


    - 兼容性:该器件适用于多种应用场景,包括同步降压转换器和高边开关。
    - 支持:制造商提供了详细的资料和技术支持,客户可以联系当地分销商或技术支持团队获取更多信息和帮助。

    6. 常见问题与解决方案


    - Q: 如何判断器件是否过热?
    - A: 通过测量器件的温度来判断。建议使用红外测温仪,确保温度不超过器件的最大工作温度范围。
    - Q: 器件在高温下的表现如何?
    - A: 在高温条件下,器件的导通电阻会增加。可以通过优化电路设计,增加散热措施来改善性能。
    - Q: 器件在大负载条件下的可靠性如何?
    - A: 大负载条件下,需要注意散热问题。建议使用外部散热片和合适的PCB设计,以保持器件在安全的工作范围内运行。

    7. 总结和推荐


    总结:
    - 优点:低导通电阻、高开关速度、双面冷却技术和高可靠性的设计使其在许多应用中表现出色。
    - 推荐:鉴于其出色的性能和高可靠性,强烈推荐用于高要求的应用场景,特别是需要高性能直流-直流转换器和高边开关的场合。
    这款MOSFET不仅能满足高端应用的需求,还能在多种工业和消费电子产品中提供卓越的性能,是一款值得信赖的产品。

FDMC8588DC参数

参数
FET类型 1个N沟道
Vgs-栅源极电压 12V
Vgs(th)-栅源极阈值电压 1.8V@ 250µA
通道数量 1
Id-连续漏极电流 40A
Vds-漏源极击穿电压 25V
Ciss-不同 Vds 时的输入最大电容 1.695nF@13V
最大功率耗散 3W(Ta),41W(Tc)
Rds(On)-漏源导通电阻 5mΩ@ 18A,10V
栅极电荷 12nC@ 10V
配置 独立式
长*宽*高 3.3mm*3.3mm*1mm
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FDMC8588DC厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FDMC8588DC数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR FDMC8588DC FDMC8588DC数据手册

FDMC8588DC封装设计

查看详情并下载
Symbol
Footprint
3D Model
