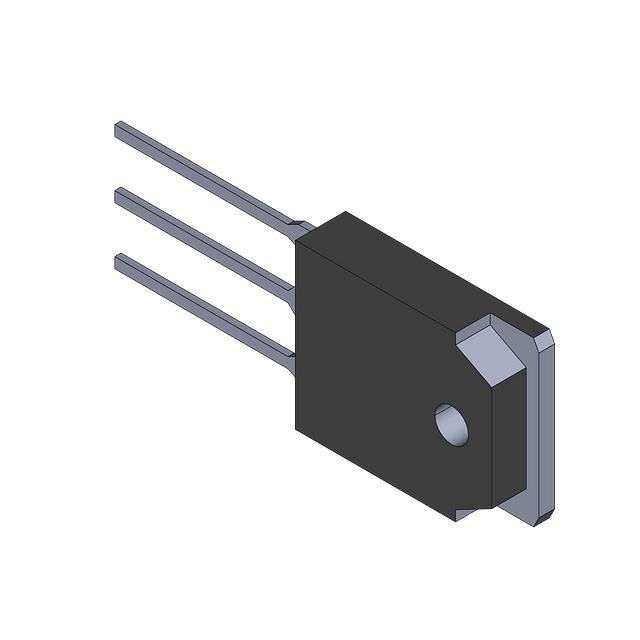

2SA1962RTU

产品分类: 三极管(BJT)
厂牌: ON SEMICONDUCTOR
产品描述: 3V@ 800mA,8A PNP 130W 5V 5μA 250V 250V 17A TO-3P 通孔安装 15.6mm*4.8mm*19.9mm
供应商型号: FL-2SA1962RTU
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 三极管(BJT) 2SA1962RTU

2SA1962RTU概述


    产品简介


    2SA1962/FJA4213 PNP Epitaxial Silicon Transistor 是一款高性能的PNP晶体管,适用于多种高功率和高频应用。其主要功能包括作为高保真音频输出放大器和通用功率放大器。该产品在音视频领域以及各种需要高可靠性的工业设备中有着广泛的应用。

    技术参数


    - 额定电压:
    - 集电极-基极击穿电压(BVCBO):-250V
    - 集电极-发射极击穿电压(BVCEO):-250V
    - 发射极-基极击穿电压(BVEBO):-5V
    - 电流能力:
    - 最大集电极电流(IC):-17A
    - 最大基极电流(IB):-1.5A
    - 功率耗散:
    - 在环境温度为25℃时最大总耗散功率(PD):130W
    - 热阻(RθJC):0.96°C/W
    - 频率特性:
    - 电流增益带宽积(fT):30MHz
    - 热特性:
    - 结温范围:-50°C到+150°C

    产品特点和优势


    - 高电流能力和高功率耗散: 能够处理高达-17A的集电极电流和130W的耗散功率,适合高功率应用。
    - 高频率响应: 具备30MHz的高频特性,适用于高频率应用。
    - 宽安全操作区(S.O.A): 可靠的操作性能,确保长期稳定运行。
    - 出色的增益线性度: 低失真(THD),特别适合于音频放大器的应用。
    - 补充型号: 该晶体管还有多个配套型号(如2SA1943/FJL4215),可选不同的封装和功率等级。

    应用案例和使用建议


    应用场景:
    - 高保真音频系统中的输出放大器
    - 各种需要高可靠性的功率放大器电路
    使用建议:
    - 使用时应注意保证良好的散热措施,特别是在高电流和高频条件下。
    - 在设计电路时要合理配置集电极负载,以防止过高的电压造成击穿。
    - 确保基极驱动电流和电压的匹配,以避免晶体管损坏。

    兼容性和支持


    - 该晶体管可与多种其他电子元器件配套使用,特别是同系列的NPN晶体管2SC5242/FJA4313。
    - 厂商提供了丰富的技术支持和资源,如Spice模型下载,可在官方网站获取最新的技术支持文档。

    常见问题与解决方案


    - 问题:过高的电源电压导致损坏?
    - 解决方案:确保在使用时遵循额定的最大电压值,同时采用合适的稳压电路保护晶体管。
    - 问题:晶体管的增益降低?
    - 解决方案:检查集电极和基极的连接,确认无虚焊、短路等问题;确保驱动信号正确。

    总结和推荐


    综上所述,2SA1962/FJA4213是一款高性能的PNP晶体管,适用于多种高要求的功率和音频应用。其优越的电流承载能力和高频响应特性使其在市场上具备很强的竞争力。对于追求高质量音视频效果和高可靠性工业应用的设计工程师来说,它是一个非常值得推荐的选择。

2SA1962RTU参数

参数
配置 独立式
最大集电极发射极饱和电压 3V@ 800mA,8A
不同 Ib,Ic 时的 Vce 最大饱和值 3V@ 800mA,8A
晶体管类型 PNP
VEBO-最大发射极基极电压 5V
集电极电流 17A
最大功率耗散 130W
集电极截止电流 5μA
VCBO-最大集电极基极电压 250V
VCEO-集电极-发射极最大电压 250V
长*宽*高 15.6mm*4.8mm*19.9mm
通用封装 TO-3P
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

2SA1962RTU厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。
