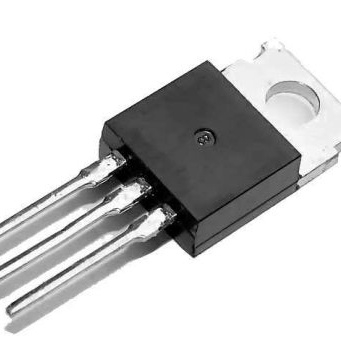

NTPF450N80S3Z

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: onsemi N沟道增强型MOS管 NTPF系列, Vds=800 V, 11 A, TO-220封装, 通孔安装, 3引脚
供应商型号: NTPF450N80S3Z
供应商: 国内现货
标准整包数: 5
ON SEMICONDUCTOR 场效应管(MOSFET) NTPF450N80S3Z

NTPF450N80S3Z概述


    产品简介


    产品名称:NTPF450N80S3Z
    产品类型:N-Channel MOSFET
    主要功能:
    - 高压直流转换器中的主开关
    - 实现低开关损耗和较低的工作温度
    - 通过内部齐纳二极管显著改善静电放电(ESD)能力
    - 突出适用于紧凑型、高效和高可靠性应用
    应用领域:
    - 适配器/充电器
    - LED照明
    - 辅助电源
    - 音频设备
    - 工业电源

    技术参数


    - 额定电压 (VDSS):800V
    - 连续漏极电流 (ID):11A (25°C),7A (100°C)
    - 脉冲漏极电流 (IDM):25A
    - 最大工作结温 (TJ):-55°C 至 +150°C
    - 静态漏源导通电阻 (RDS(on)):典型值为 380mΩ @ 10V
    - 总栅极电荷 (Qg(tot)):典型值为 19.3nC
    - 栅极-源极电荷 (Qgs):典型值为 4.2nC
    - 栅极-漏极“米勒”电荷 (Qgd):典型值为 6.6nC
    - 输出电容能量相关部分 (Eoss):2.2μJ @ 400V
    - 反向恢复时间 (trr):典型值为 170ns

    产品特点和优势


    - 高效能:高耐压能力和低电阻使得设备在应用中具有更好的效率。
    - 低功耗:通过低RDS(on)和低栅极电荷实现低开关损耗。
    - 坚固耐用:100% 雪崩测试保证了产品的长期可靠性。
    - 高可靠性:内部齐纳二极管提升ESD性能,增强应用稳定性。
    - 易于集成:适用于多种应用领域的MOSFET,便于设计人员快速集成。

    应用案例和使用建议


    - 案例一:笔记本电脑适配器
    在笔记本电脑适配器中使用该MOSFET可以实现更高效率和更小体积的设计。建议进行详细热管理设计以确保最佳性能。

    - 案例二:LED照明
    用于LED驱动电路时,可降低整体系统功耗,提高系统效率。建议关注散热设计,确保正常运行。

    兼容性和支持


    - 兼容性:该产品符合RoHS标准,且已通过多项测试验证,与其他电子元件兼容良好。
    - 支持服务:ON Semiconductor提供详尽的技术文档和支持,如需更多帮助,可通过官方网站获取详细信息。

    常见问题与解决方案


    - 问题1:高温下如何保证可靠运行?
    解决方案:确保在高温环境下进行适当散热设计,遵循建议的温度范围。
    - 问题2:如何减少开关损耗?
    解决方案:选择合适的栅极驱动电阻,减少栅极电荷。

    总结和推荐


    总结: NTPF450N80S3Z MOSFET凭借其高压、低电阻、高效的性能特性,非常适合于需要高性能和高可靠性的各种应用场合,尤其是在高压应用环境中表现尤为突出。其优异的散热特性和鲁棒性使其成为众多工业及消费类电子产品的理想选择。
    推荐: 鉴于其卓越的技术规格和应用广泛性,我们强烈推荐此产品在各类高要求的应用场合中使用。

NTPF450N80S3Z参数

参数
FET类型 1个N沟道
通道数量 -
Vgs-栅源极电压 20V
Id-连续漏极电流 11A
Vgs(th)-栅源极阈值电压 3.8V@ 240µA
栅极电荷 19.3nC@ 10 V
Ciss-不同 Vds 时的输入最大电容 885pF@400V
配置 -
Vds-漏源极击穿电压 800V
Rds(On)-漏源导通电阻 450mΩ@ 5.5A,10V
最大功率耗散 29.5W(Tc)
通用封装 TO-220
安装方式 通孔安装
零件状态 在售
包装方式 管装
