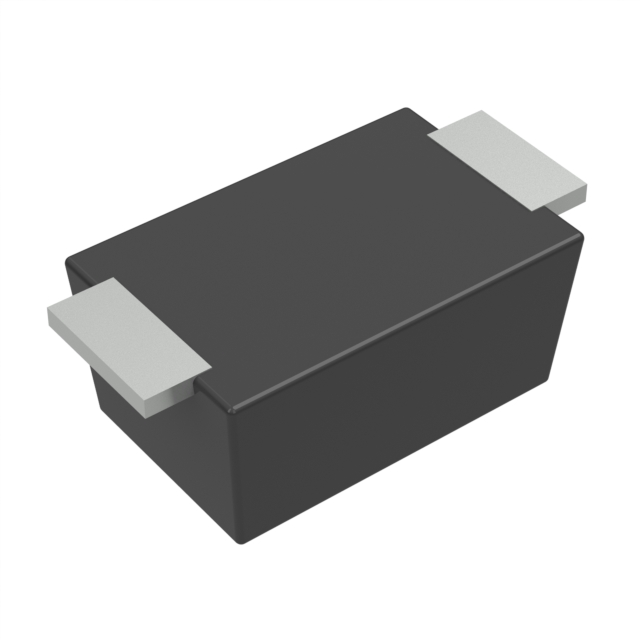

NRVHPRS1AFA

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: 50V 30A 150ns 5μA 800mA 独立式 SOD-123FL 贴片安装
供应商型号: 488-NRVHPRS1AFATR-ND
供应商: Digi-Key
标准整包数: 1
ON SEMICONDUCTOR 整流二极管/整流桥 NRVHPRS1AFA

NRVHPRS1AFA概述

    表面贴装快速恢复整流器:RS1AFA 和 NRVHPRS1AFA 系列

    产品简介


    表面贴装快速恢复整流器(Surface Mount Fast Recovery Rectifiers)系列包括RS1AFA、NRVHPRS1AFA及其扩展型号。这些整流器主要用于需要高效率、快开关速度的应用场景,广泛应用于通信、电源管理、工业控制等领域。本系列产品提供多种电压等级,确保广泛的适用性。

    技术参数


    - 额定电压范围:50V至1000V
    - 最大瞬时正向电流:0.8A
    - 最大正向压降:1.3V
    - 最大重复峰值反向电压:1000V
    - 最大正向峰值浪涌电流:30A(8.3毫秒半正弦波)
    - 工作温度范围:-55°C 至 +150°C
    - 热阻抗:RθJA 为 105°C/W;RθJC 为 32°C/W
    - 电容:10pF(4V 反向电压,1MHz)

    产品特点和优势


    1. 玻璃钝化芯片结:提高可靠性。
    2. 高速开关:适用于高效率应用。
    3. 高浪涌承受能力:增强耐用性。
    4. 低正向压降:减少功耗。
    5. UL 94V-0防火等级:提升安全标准。
    6. 无卤素环保材料:符合RoHS标准。
    7. 工业设备认证:符合AEC-Q101标准。

    应用案例和使用建议


    这些整流器特别适合于高频电路,例如开关电源中的整流桥。在实际应用中,建议根据负载特性选择合适的型号,以避免过高的正向压降导致的能耗增加。在设计电路时,应考虑散热措施,以保证在高温环境下的稳定工作。

    兼容性和支持


    这些器件采用SOD-123FA封装,具有良好的电气特性和兼容性,可以方便地集成到现有电路中。厂商提供全面的技术支持和维修服务,包括热线电话和邮件支持。详细的产品手册和技术文档可在官方网站上获取。

    常见问题与解决方案


    1. 问题:如何正确安装?
    - 解决办法:参考数据手册,确保正确识别极性,按照规范进行焊接。

    2. 问题:高温环境下,器件是否会损坏?
    - 解决办法:在高温环境中,需采取有效的散热措施,如加大散热片面积或使用散热膏。

    总结和推荐


    总体而言,RS1AFA 和 NRVHPRS1AFA 系列具备优异的电气性能和可靠的质量保障,非常适合在高频、高效率的应用场合中使用。其出色的特性使其在市场上具有较强的竞争力。对于需要高效能整流器的应用场景,强烈推荐使用这些产品。

NRVHPRS1AFA参数

参数
Vr-反向电压 50V
反向恢复时间 150ns
正向浪涌电流 30A
配置 独立式
If - 正向电流 800mA
Ir - 反向电流 5μA
通用封装 SOD-123FL
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 散装,卷带包装

NRVHPRS1AFA厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NRVHPRS1AFA数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 整流二极管/整流桥 ON SEMICONDUCTOR NRVHPRS1AFA NRVHPRS1AFA数据手册

NRVHPRS1AFA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.0914 ¥ 0.7648
6000+ $ 0.0884 ¥ 0.7398
库存: 3000
起订量: 3000 增量: 1
交货地:
最小起订量为:3000
合计: ¥ 2294.4
