FCPF250N65S3L1-F154

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR

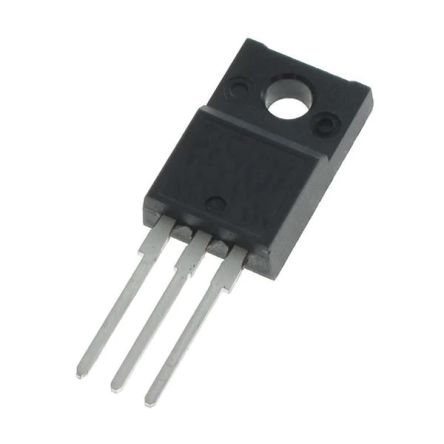

产品描述: onsemi N沟道MOS管 SUPERFET III系列, Vds=650 V, 12 A, TO-220F封装, 通孔安装, 3引脚
供应商型号: FCPF250N65S3L1-F154
供应商: 国内现货
标准整包数: 1

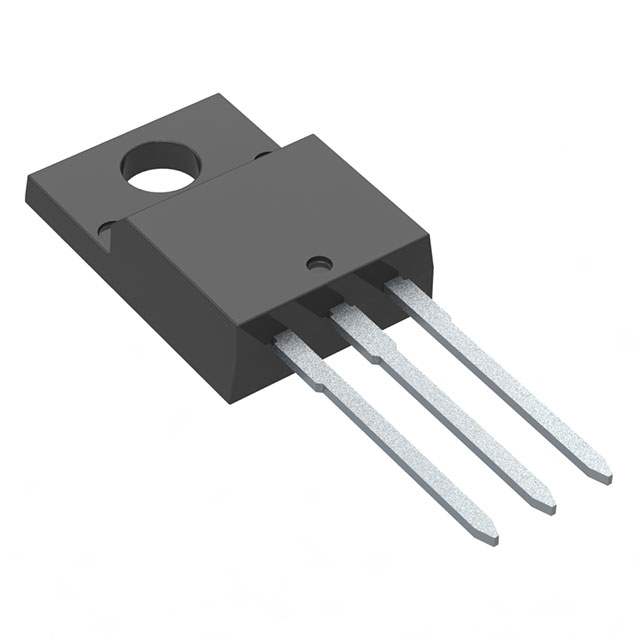

ON SEMICONDUCTOR 场效应管(MOSFET) FCPF250N65S3L1-F154

FCPF250N65S3L1-F154概述

    FCPF250N65S3L1-F154 MOSFET 技术手册概述

    产品简介


    FCPF250N65S3L1-F154 是一款由安森美半导体(onsemi)生产的高性能 N-通道超级结(Super-Junction)功率 MOSFET,属于超级蜂巢(SUPERFET)III 系列。这款 MOSFET 以其卓越的低导通电阻和高耐压特性,在计算显示电源供应、电信服务器电源供应、工业电源供应及照明充电适配器等领域具有广泛应用。

    技术参数


    - 额定电压:650V
    - 最大连续电流:12A (TC=25°C), 7.6A (TC=100°C)
    - 导通电阻:典型值为 210mΩ @ 10V
    - 栅极电荷:典型值为 24nC
    - 输出电容:有效输出电容典型值为 248pF
    - 雪崩耐受能力:单次脉冲雪崩能量 57mJ
    - 最大功耗:31W (TC=25°C),每度温升下降 0.25W/°C
    - 热阻抗:结至壳体最大值为 4.07°C/W,结至环境最大值为 62.5°C/W

    产品特点和优势


    - 卓越的低导通电阻:典型值为 210mΩ @ 10V,显著降低导通损耗。
    - 超低栅极电荷:典型值为 24nC,有助于减少开关损耗。
    - 高耐压能力:最大额定电压达到 650V,适用于高电压应用。
    - 出色的抗噪性能:易驱动系列帮助管理 EMI 问题,简化设计实施。
    - 完全无铅且符合RoHS标准:环保且对环境友好。

    应用案例和使用建议


    - 应用场景:适用于计算/显示电源供应、电信/服务器电源供应、工业电源供应、照明/充电/适配器等。
    - 使用建议:
    - 在高功率密度电路中使用时,建议优化散热设计以确保稳定运行。
    - 鉴于其高耐压和低栅极电荷特性,适用于高速开关电路的设计。

    兼容性和支持


    - 兼容性:此款 MOSFET 具有广泛的适用性,能与其他电子元件和系统轻松集成。
    - 支持信息:安森美半导体提供详尽的技术文档和应用支持,客户可以通过官方网站获取更多信息和支持。

    常见问题与解决方案


    - Q1: 如何判断 MOSFET 是否损坏?
    - A1: 检查其电气特性是否符合手册中规定的范围,如不满足则可能损坏。
    - Q2: 使用过程中出现过热现象怎么办?
    - A2: 优化散热设计,确保结到环境的热阻符合要求。如果仍存在问题,可能需要检查是否有异常电流通过。

    总结和推荐


    FCPF250N65S3L1-F154 MOSFET 以其优秀的低导通电阻、高耐压能力和易驱动特性,成为高功率密度应用的理想选择。它在各类电源转换和控制系统中表现出色,非常适合在高电压、高效率要求的应用中使用。推荐用于需长期稳定运行且对散热要求较高的场合。
    以上是对 FCPF250N65S3L1-F154 MOSFET 的详细介绍和技术分析。根据其特点和优势,强烈推荐在各类高电压和高功率应用中采用此产品。

FCPF250N65S3L1-F154参数

参数
FET类型 1个N沟道
Ciss-不同 Vds 时的输入最大电容 1.01nF@400V
Rds(On)-漏源导通电阻 250mΩ@ 6A,10V
Id-连续漏极电流 12A
栅极电荷 24nC@ 10 V
Vgs(th)-栅源极阈值电压 4.5V@ 290µA
Vgs-栅源极电压 30V
通道数量 -
配置 -
最大功率耗散 31W(Tc)
Vds-漏源极击穿电压 650V
通用封装 TO-220F-3
安装方式 通孔安装
零件状态 新设计不推荐
包装方式 管装

FCPF250N65S3L1-F154厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FCPF250N65S3L1-F154数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR FCPF250N65S3L1-F154 FCPF250N65S3L1-F154数据手册

FCPF250N65S3L1-F154封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 18.048
10+ ¥ 17.3106
100+ ¥ 16.422
库存: 423
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 18.04
直接购买
加入购物车
