首页  >  产品百科  >  BZX84C20

BZX84C20

产品分类: 齐纳(稳压)二极管
厂牌: ON SEMICONDUCTOR
产品描述: 50nA 20V 55Ω 550mW SOT-23-3 贴片安装 2.92mm*1.3mm*930μm
供应商型号: CY-BZX84C20
供应商: Avnet
标准整包数: 1

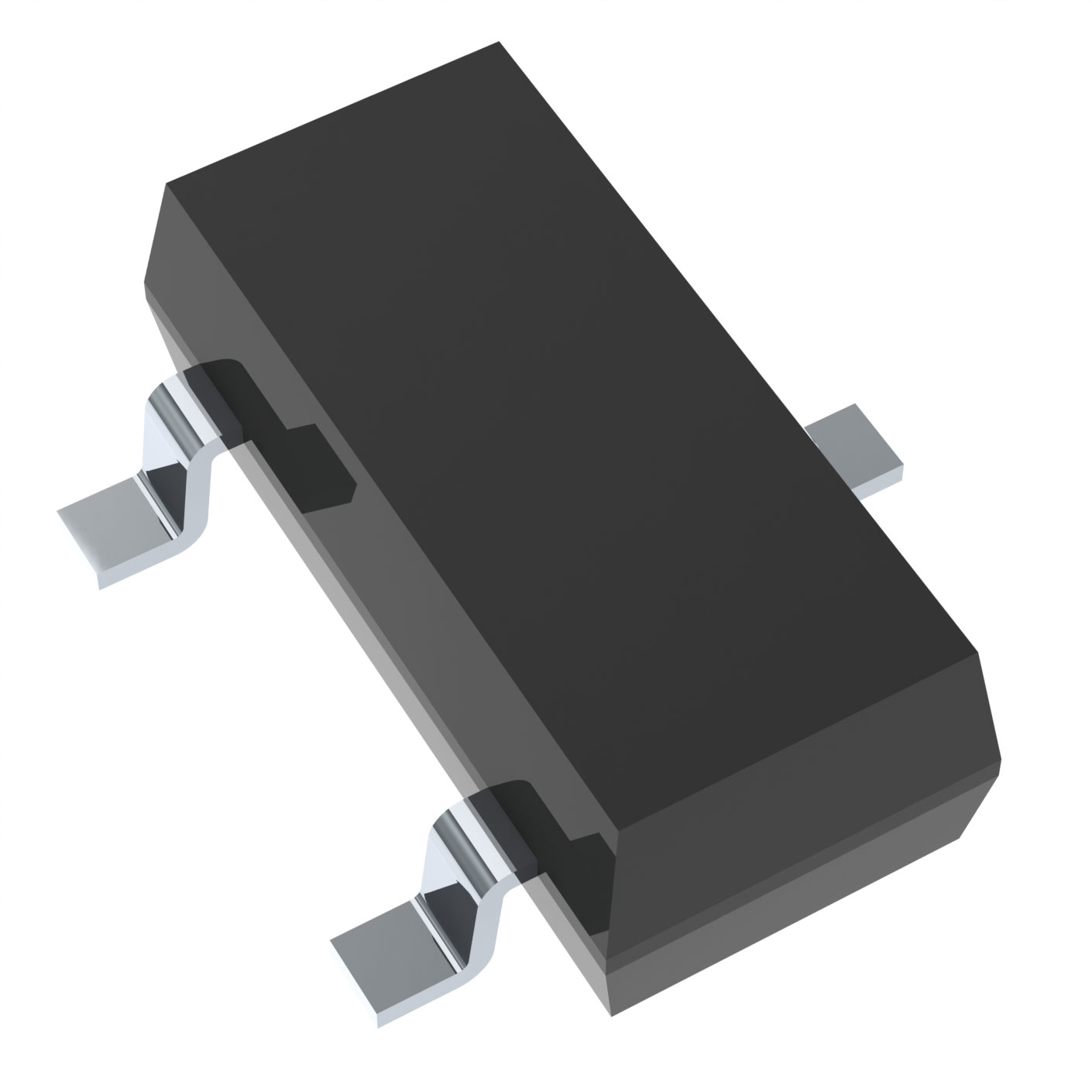

ON SEMICONDUCTOR 齐纳(稳压)二极管 BZX84C20

BZX84C20概述


    产品简介


    BZX84C3V3 - BZX84C33系列稳压二极管是Fairchild Semiconductor公司生产的一系列硅稳压二极管,属于Zeners系列。这类二极管主要用于电路中的电压稳定,适用于各种应用领域,如电源设计、信号调节、保护电路和通信系统等。这些稳压二极管能够提供准确的稳压效果,并具有高可靠性,广泛应用于消费电子、工业控制和通信设备等领域。

    技术参数


    以下列出了BZX84C3V3 - BZX84C33系列稳压二极管的主要技术参数:
    - 绝对最大额定值:
    - 重复峰值正向电流(IFRM):250 mA
    - 重复峰值工作电流(IZRM):250 mA
    - 功率耗散(PD):
    - 参考热阻(RθJA),TA = 25°C时为250 mW
    - 参考ψJL,TL = 25°C时为550 mW
    - 结到环境的热阻(RθJA):465 °C/W
    - 结到引脚的热特性(ψJL):220 °C/W
    - 存储温度范围(TSTG):-55°C 到 +150°C
    - 工作结温范围(TJ):-55°C 到 +150°C
    - 电气特性:
    - 反向电压(VR)、反向电流(IR)、电容(Cap)、Zener电压(VZ)及阻抗(ZZ)。
    - 例如,BZX84C3V3系列在不同的反向电流下,Zener电压和阻抗分别为:
    - IZ = 5.0 mA 时,VZ为3.1V至3.5V,ZZ为95Ω
    - IZ = 1.0 mA 时,VZ为2.3V至2.9V,ZZ为600Ω
    - IZ = 20 mA 时,VZ为3.6V至4.2V,ZZ为40Ω

    产品特点和优势


    - 高可靠性:通过严格的质量控制和测试,确保长期稳定运行。
    - 宽工作温度范围:能够在极端环境下可靠工作。
    - 低功耗:高效率的设计降低了能耗。
    - 稳定的Zener电压:电压偏差小,可以确保电压的精确控制。

    应用案例和使用建议


    这些稳压二极管被广泛用于多种场合,例如:
    - 电源稳压:在直流电源中提供稳定输出电压。
    - 信号调节:在模拟电路中作为基准电压源。
    - 保护电路:防止电压过冲导致的损坏。
    使用建议:
    - 确保二极管的电流不超过其最大重复峰值电流(IFRM),避免过热。
    - 在设计电路时,考虑到温度的影响,选择适当的稳压二极管型号。

    兼容性和支持


    这些稳压二极管具有良好的互操作性,可以与多种电路板和电源模块配套使用。Fairchild Semiconductor公司提供了详细的技术支持和售后服务,帮助用户解决可能遇到的问题。

    常见问题与解决方案


    - 问题:如何选择合适的型号?
    - 解答:根据所需稳压电压和负载电流来选择适合的型号。查看数据手册中的电气特性表格进行匹配。

    - 问题:如果温度过高,该如何处理?
    - 解答:确保散热良好,适当增加散热片面积,或使用散热更好的封装方式。

    - 问题:在应用过程中如何确保精度?
    - 解答:尽量保持工作环境温度稳定,并参考数据手册中的温度特性曲线调整电压设置。

    总结和推荐


    综上所述,BZX84C3V3 - BZX84C33系列稳压二极管具有高稳定性、高可靠性和广泛应用的优势。对于需要电压稳定性的电子设备来说,这是一个非常不错的选择。此外,其广泛的适用性和优秀的技术支持使得这款产品在市场上具备很强的竞争优势。因此,强烈推荐使用该系列产品。

BZX84C20参数

参数
电压容差 -
最大功率耗散 550mW
标称齐纳电压 20V
配置 -
最大功率 350mW
Ir - 反向电流 50nA
最大齐纳阻抗 55Ω
长*宽*高 2.92mm*1.3mm*930μm
通用封装 SOT-23-3
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

BZX84C20厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

BZX84C20数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 齐纳(稳压)二极管 ON SEMICONDUCTOR BZX84C20 BZX84C20数据手册

BZX84C20封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.0199 ¥ 0.1683
库存: 146476
起订量: 5942 增量: 1
交货地:
最小起订量为:5000
合计: ¥ 841.5
直接购买
加入购物车
