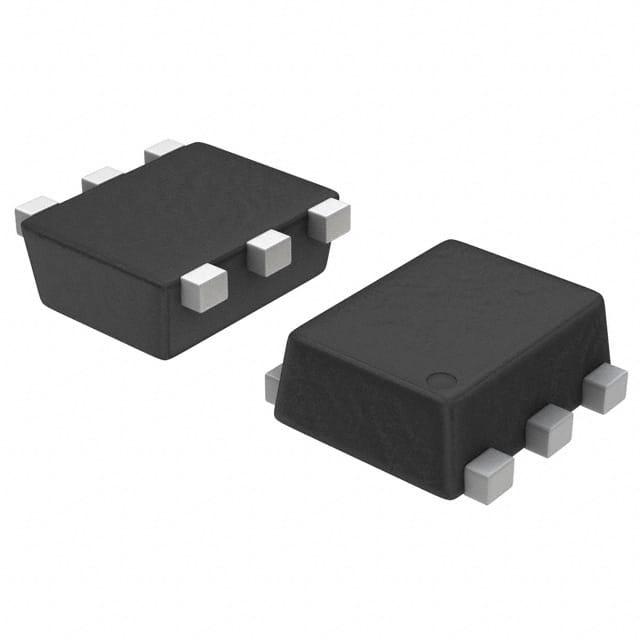

NTUD3174NZT5G

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: 125mW 8V 1V@ 100µA 2个N沟道 20V 1.5Ω@ 100mA,4.5V 220mA 12.5pF@15V SOT-963 贴片安装 1mm*800μm*370μm
供应商型号: UA-NTUD3174NZT5G
供应商: 海外现货
标准整包数: 8000
ON SEMICONDUCTOR 场效应管(MOSFET) NTUD3174NZT5G

NTUD3174NZT5G概述

    NTUD3174NZ 小信号 MOSFET 技术手册

    1. 产品简介


    NTUD3174NZ 是一种小信号双通道N沟道MOSFET,封装尺寸为1.0 mm x 1.0 mm 的SOT-963封装。该器件特别适用于便携式电子产品中的电源管理和通用接口开关。它具备低导通电阻(RDS(ON))特性,能在超小体积中提供优秀的性能。

    2. 技术参数


    - 最大额定值
    - 漏源电压 (VDSS): 20 V
    - 栅源电压 (VGS): ±8 V
    - 持续漏极电流 (TA = 25°C): 220 mA (TA = 85°C: 160 mA)
    - 脉冲漏极电流 (tp = 10 µs): 800 mA
    - 功率耗散 (TA = 25°C): 125 mW (t ≤ 5 s: 200 mW)
    - 工作结温范围: -55°C 至 +150°C
    - 引线温度 (焊接): 260°C (1/8" 离器件10秒)
    - 电气特性
    - 开启状态特性
    - 栅阈电压 (VGS(TH)): 0.52 V 至 1.0 V
    - 导通电阻 (RDS(ON)) @ VGS = 4.5 V: 0.75 Ω 至 1.5 Ω
    - 关断状态特性
    - 漏源击穿电压 (V(BR)DSS): 20 V
    - 开关特性
    - 开启延迟时间 (td(ON)): 16.5 ns
    - 关闭延迟时间 (td(OFF)): 142 ns
    - 上升时间 (tr): 25.5 ns
    - 下降时间 (tf): 80 ns

    3. 产品特点和优势


    NTUD3174NZ 具备以下特点和优势:
    - 紧凑封装:1.0 mm x 1.0 mm 的 SOT-963 封装使其适用于极其薄的环境。
    - 低导通电阻:在多种电压下具有非常低的导通电阻,能有效降低功耗。
    - 高耐压:最大漏源电压为 20 V,适用于各种电路设计。
    - 环境友好:无铅设计,符合环保标准。
    - 宽温度范围:能够在极端环境下正常工作,适用于严苛环境的应用。

    4. 应用案例和使用建议


    NTUD3174NZ 广泛应用于以下领域:
    - 便携式电子设备的电源管理。
    - 通用接口开关。
    - 模拟开关。
    使用建议:
    - 在高频开关应用中,应注意其上升时间和下降时间。
    - 在大电流应用场景中,要保证散热条件良好,避免热应力过大。

    5. 兼容性和支持


    - 兼容性:该器件可与其他采用相同 SOT-963 封装的 MOSFET 配合使用。
    - 支持:制造商提供了详细的技术文档和支持,包括数据表和应用指南。

    6. 常见问题与解决方案


    - Q1: 该器件的最大工作温度是多少?
    - A1: 最大工作温度为 150°C。
    - Q2: 如何正确处理引脚以防止损坏?
    - A2: 在焊接过程中确保引脚温度不超过 260°C。
    - Q3: 是否可以承受瞬间大电流冲击?
    - A3: 可以承受短时脉冲漏极电流,但需注意瞬态热效应。

    7. 总结和推荐


    NTUD3174NZ 是一款高性能的小信号 MOSFET,具备低导通电阻、紧凑封装和宽工作温度范围的特点。其在便携式电子设备和电源管理系统中表现出色。推荐用于需要高效、可靠、且占用空间较小的场合。由于其卓越的性能和广泛的应用范围,强烈推荐在相关项目中使用此产品。

NTUD3174NZT5G参数

参数
Vgs(th)-栅源极阈值电压 1V@ 100µA
Ciss-不同 Vds 时的输入最大电容 12.5pF@15V
通道数量 -
Vgs-栅源极电压 8V
Vds-漏源极击穿电压 20V
Id-连续漏极电流 220mA
Rds(On)-漏源导通电阻 1.5Ω@ 100mA,4.5V
FET类型 2个N沟道
栅极电荷 -
最大功率耗散 125mW
配置 -
长*宽*高 1mm*800μm*370μm
通用封装 SOT-963
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

NTUD3174NZT5G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NTUD3174NZT5G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR NTUD3174NZT5G NTUD3174NZT5G数据手册

NTUD3174NZT5G封装设计

查看详情并下载
Symbol
Footprint
3D Model
