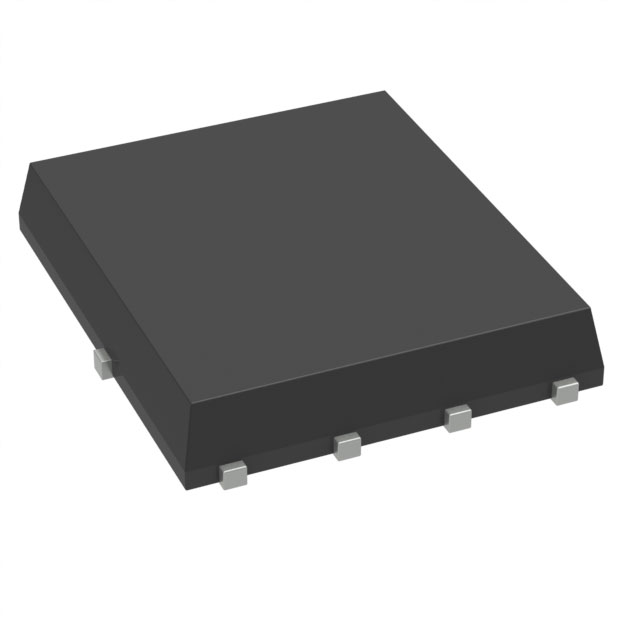

FDMS7692

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: 2.5W(Ta),27W(Tc) 20V 3V@ 250µA 22nC@ 10 V 1个N沟道 30V 7.5mΩ@ 13A,10V 14A,28A 1.35nF@15V PQFN 贴片安装
供应商型号: FDMS7692
供应商: 国内现货
标准整包数: 3000
ON SEMICONDUCTOR 场效应管(MOSFET) FDMS7692

FDMS7692概述

    FDMS7692 N-Channel PowerTrench MOSFET 技术手册概述

    1. 产品简介


    FDMS7692是一款由Fairchild(现为ON Semiconductor)生产的N-Channel PowerTrench MOSFET,专为提高DC/DC转换器的整体效率而设计。它适用于同步或传统的开关PWM控制器,可显著降低开关节点的振铃现象。其主要功能包括低导通电阻(rDS(on))、高能效、快速开关速度和优化的体二极管反向恢复性能。

    2. 技术参数


    - 最大rDS(on):在VGS=10V、ID=13A时为7.5mΩ;在VGS=4.5V、ID=10A时为13mΩ。
    - 最高栅源电压(VGS):±20V。
    - 最高漏源电压(VDS):30V。
    - 最高单脉冲雪崩能量(EAS):21mJ。
    - 最大结温(TJ, TSTG):-55°C到+150°C。
    - 最大连续漏电流(ID):在25°C时为28A,在硅限制下为47A。
    - 封装热阻(RθJC):4.6°C/W。
    - 输入电容(Ciss):1015至1350pF。
    - 输出电容(Coss):325至435pF。
    - 反向转移电容(Crss):45至65pF。

    3. 产品特点和优势


    FDMS7692具有以下特点和优势:
    - 低rDS(on):在不同电压和温度条件下均表现出极低的导通电阻。
    - 高级封装和硅片组合:确保低rDS(on)和高能效。
    - 下一代增强型体二极管技术:实现软恢复特性。
    - MSL1认证:保证可靠性和稳健性。
    - 全UIL测试:确保产品质量。
    - RoHS合规:符合环保要求。

    4. 应用案例和使用建议


    FDMS7692 MOSFET广泛应用于各种场合,包括笔记本电脑的IMVP Vcore切换、台式机和服务器的VRM Vcore切换、OringFET/负载开关和DC-DC转换。具体使用建议如下:
    - 优化设计:确保电路设计合理,以充分利用其低rDS(on)和高能效特性。
    - 保护措施:考虑添加适当的保护电路,防止过压和过流情况。

    5. 兼容性和支持


    FDMS7692 MOSFET兼容多种电子系统,适用于不同领域的应用。ON Semiconductor提供详尽的技术支持文档和售后服务,帮助用户解决可能遇到的各种问题。

    6. 常见问题与解决方案


    根据技术手册内容,列出以下几个常见问题及解决方案:
    - Q1:如何避免过压损坏?
    - A1:添加瞬态电压抑制器(TVS)或其他过压保护器件。
    - Q2:如何确保低rDS(on)性能?
    - A2:选择合适的驱动电压和电流,确保MOSFET在额定条件下的正常工作。

    7. 总结和推荐


    综上所述,FDMS7692 N-Channel PowerTrench MOSFET凭借其出色的性能和广泛应用场景,是一款值得推荐的产品。特别是在需要高效率和低损耗的应用环境中,它表现优异,能够显著提升系统的整体性能。因此,我们强烈推荐用户选用这款产品。

FDMS7692参数

参数
Vgs-栅源极电压 20V
FET类型 1个N沟道
Id-连续漏极电流 14A,28A
栅极电荷 22nC@ 10 V
通道数量 1
最大功率耗散 2.5W(Ta),27W(Tc)
Rds(On)-漏源导通电阻 7.5mΩ@ 13A,10V
配置 独立式quaddraintriplesource
Vgs(th)-栅源极阈值电压 3V@ 250µA
Ciss-不同 Vds 时的输入最大电容 1.35nF@15V
Vds-漏源极击穿电压 30V
5mm(Max)
5.85mm(Max)
1.1mm(Max)
通用封装 PQFN
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FDMS7692厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FDMS7692数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR FDMS7692 FDMS7692数据手册

FDMS7692封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 3.0119
6000+ ¥ 2.9071
9000+ ¥ 2.8547
15000+ ¥ 2.8285
库存: 3000
起订量: 3000 增量: 1
交货地:
最小起订量为:3000
合计: ¥ 9035.7
