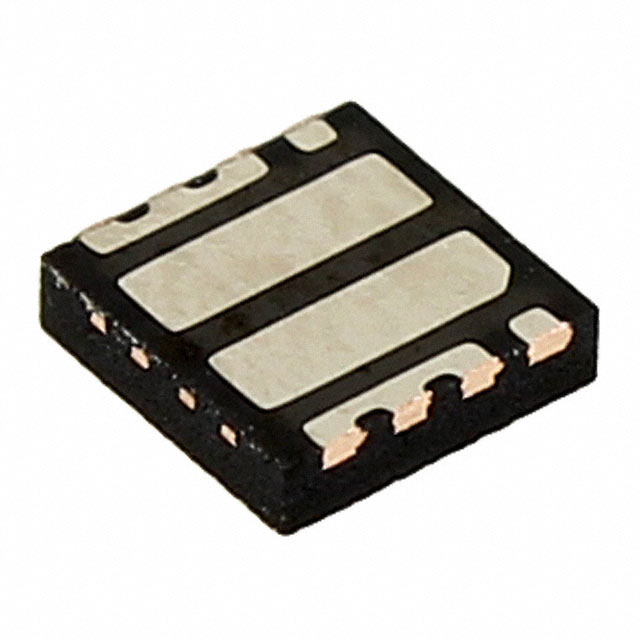

FDMC8030

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: onsemi N沟道增强型MOS管 PowerTrench系列, Vds=40 V, 12 A, Power 33封装, 表面贴装, 8引脚
供应商型号: FDMC8030
供应商: 国内现货
标准整包数: 1
ON SEMICONDUCTOR 场效应管(MOSFET) FDMC8030

FDMC8030概述

    FDMC8030 双通道N沟道功率Trench MOSFET 技术手册

    产品简介


    FDMC8030 是一款双通道N沟道功率Trench MOSFET(金属氧化物半导体场效应晶体管),适用于电池保护、负载开关和点负载等应用。这款MOSFET采用了3mm x 3mm的小型封装(Power 33),并具有出色的热性能。每个MOSFET的最大击穿电压为40V,最大连续漏极电流为12A。

    技术参数


    - 最大击穿电压 (BVDSS):40V
    - 最大漏极电流 (ID):12A(连续)
    - 最大栅源电压 (VGS):±12V
    - 最大功率耗散 (PD):1.9W(TA = 25°C)
    - 热阻 (RθJA):65°C/W(TA = 25°C)
    - 静态漏源导通电阻 (rDS(on)):
    - VGS = 10V时:10mΩ(ID = 12A)
    - VGS = 4.5V时:14mΩ(ID = 10A)
    - VGS = 3.2V时:28mΩ(ID = 4A)

    产品特点和优势


    FDMC8030 具有多项显著的技术优势:
    1. 低静态导通电阻 (rDS(on)):在不同栅源电压下保持较低的导通电阻,有助于提高效率。
    2. 高热稳定性:热阻低且封装设计增强热性能,适用于高功率应用。
    3. 宽工作温度范围:工作和存储温度范围为-55°C至+150°C,确保在极端环境下稳定运行。
    4. 高可靠性:通过严格的测试验证,保证了产品的长期可靠性。

    应用案例和使用建议


    - 电池保护:通过控制电池充放电过程中的电流,保护电池免受过流和短路的影响。
    - 负载开关:用于切换不同的负载,减少能量损耗。
    - 点负载:如计算机电源中的多路输出,可以高效地分配电力。
    使用建议:
    - 确保电路中的栅极电阻选择恰当,以避免高频开关引起的电磁干扰。
    - 在高功率应用中,注意散热设计,保证良好的热传导路径。

    兼容性和支持


    FDMC8030 支持标准的电气接口,可以与其他类似的MOSFET和相关电路模块兼容。ON Semiconductor 提供详尽的技术文档和客户支持,帮助用户解决使用过程中遇到的问题。

    常见问题与解决方案


    1. 问题:MOSFET温度过高
    - 解决方案:增加散热片或采用更好的散热材料,降低热阻。

    2. 问题:漏极电流不稳定
    - 解决方案:检查电路中的栅极电阻是否适当,调整电路以稳定电流。

    3. 问题:栅源电压过高
    - 解决方案:确认电源电压不超过额定值,防止损坏MOSFET。

    总结和推荐


    FDMC8030 双通道N沟道功率Trench MOSFET凭借其低导通电阻、高热稳定性及宽工作温度范围,非常适合于各种高要求的应用场景。其优越的性能和可靠性使其在市场上具备显著的竞争优势。我们强烈推荐在需要高性能MOSFET的电路中使用FDMC8030。

FDMC8030参数

参数
通道数量 2
Vds-漏源极击穿电压 40V
Vgs(th)-栅源极阈值电压 2.8V@ 250µA
Rds(On)-漏源导通电阻 10mΩ@ 12A,10V
Ciss-不同 Vds 时的输入最大电容 1.975nF@20V
配置
FET类型 2个N沟道
栅极电荷 30nC@ 10V
最大功率耗散 1.9W
Id-连续漏极电流 12A
Vgs-栅源极电压 12V
长*宽*高 3mm(长度)*3mm(宽度)
通用封装 DFN-5,SOP-8,TO-263
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FDMC8030厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FDMC8030数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR FDMC8030 FDMC8030数据手册

FDMC8030封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 5
3000+ ¥ 4.68
6000+ ¥ 4.56
12000+ ¥ 4.52
库存: 9251
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 5
