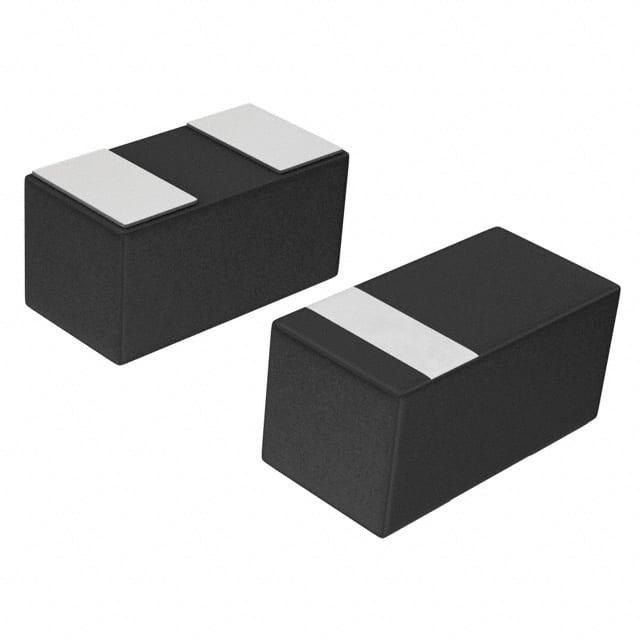

NSR15405NXT5G

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: 40V 13A 33ns 75μA 1.5A 独立式 DSN-2 贴片安装 1.4mm*600μm*260μm
供应商型号: FL-NSR15405NXT5G
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 整流二极管/整流桥 NSR15405NXT5G

NSR15405NXT5G概述

    NSR15405NXT5G:1.5 A, 40 V肖特基势垒二极管

    产品简介


    NSR15405NXT5G 是一种肖特基势垒二极管,专为低正向电压降和低反向漏电流而设计。它采用芯片级封装(CSP),以减少电路板空间。得益于较低的热阻抗,该二极管可帮助设计师满足高效能和紧凑空间的设计要求。NSR15405NXT5G适用于多种应用场景,例如LCD和键盘背光、相机闪光灯、升压和降压直流-直流转换器、逆向电压和电流保护以及钳位与保护。

    技术参数


    - 额定参数
    - 反向电压 (VR): 40 V
    - 正向电流 (IF): 1.5 A
    - 正向浪涌电流 (IFSM): 13 A (一个周期内60 Hz)
    - 重复峰值正向电流 (IFRM): 3 A
    - 热阻 (Junction-to-Ambient, RθJA): 95°C/W
    - 工作温度范围 (TJ): -40°C至+150°C
    - 电气特性
    - 反向漏电流 (IR): 20 μA (典型值) @ VR = 40 V
    - 正向电压 (VF): 540 mV (典型值) @ IF = 1.5 A
    - 总电容 (CT): - 85 pF (VR = 2.0 V, f = 1.0 MHz)
    - 反向恢复时间 (trr): - 33 ns
    - 峰值正向恢复电压 (VFRM): - 460 mV (IF = 100 mA)

    产品特点和优势


    - 低正向电压降: 低至540 mV,有助于降低功率损耗和提高系统效率。
    - 低反向漏电流: 仅20 μA,可确保二极管在关断状态下的低能耗。
    - 高开关速度: 快速的开关特性使得二极管适用于高频应用。
    - 环保材料: 无铅、卤素自由/BFR自由且符合RoHS标准,绿色环保。

    应用案例和使用建议


    NSR15405NXT5G 主要用于LCD和键盘背光、相机闪光灯、升压和降压直流-直流转换器、逆向电压和电流保护等应用。为了确保其最佳性能,建议在设计电路时考虑以下几点:
    - 散热设计: 高效的散热措施可以确保二极管在高温环境下稳定运行。
    - 选择合适的电路布局: 确保正确的正负极连接,避免电流倒流。

    兼容性和支持


    - 兼容性: NSR15405NXT5G 适用于广泛的应用场景,并且具有良好的兼容性。
    - 支持: ON Semiconductor 提供详尽的技术文档和支持,确保用户能够正确安装和使用该产品。

    常见问题与解决方案


    - 问题1: 正向电压降过高。
    - 解决办法: 检查电路布局,确保正确的电路连接。

    - 问题2: 反向漏电流过大。
    - 解决办法: 确认环境温度是否正常,避免过高的环境温度影响性能。

    总结和推荐


    NSR15405NXT5G 在低正向电压降、低反向漏电流、高开关速度方面表现出色,是实现高效、紧凑设计的理想选择。其优异的性能使其在多种应用中展现出强大的竞争力。综上所述,我们强烈推荐该产品用于需要高效能和紧凑设计的应用场合。

NSR15405NXT5G参数

参数
Ir - 反向电流 75μA
Vr-反向电压 40V
反向恢复时间 33ns
正向浪涌电流 13A
配置 独立式
If - 正向电流 1.5A
长*宽*高 1.4mm*600μm*260μm
通用封装 DSN-2
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装
