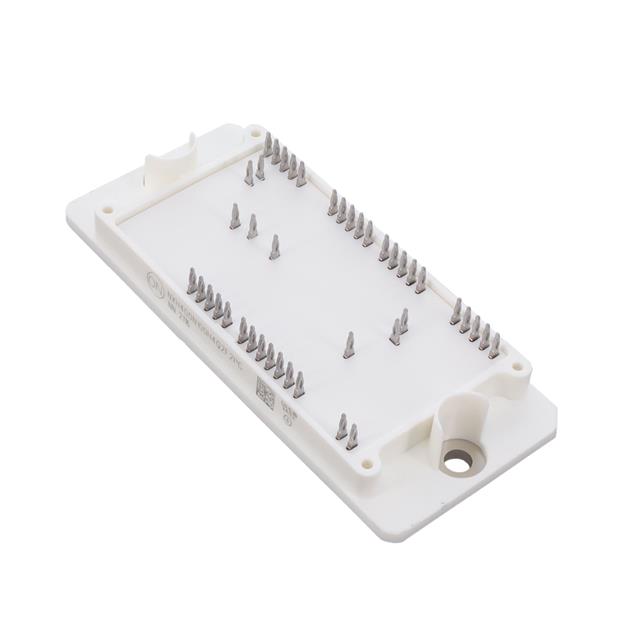

NXH400N100H4Q2F2PG

产品分类: IGBT模块
厂牌: ON SEMICONDUCTOR
产品描述: onsemi igbt模块, 最大 1000 V, 最大 409 A
供应商型号: 2456978
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR IGBT模块 NXH400N100H4Q2F2PG

NXH400N100H4Q2F2PG概述

    Si/SiC Hybrid Module – EliteSiC, I-Type NPC 1000 V, 400 A IGBT, 1200 V, 100 A SiC Diode, Q2 Package

    产品简介


    NXH400N100H4Q2F2PG, NXH400N100H4Q2F2SG, 和 NXH400N100H4Q2F2SG-R 是高密度集成功率模块,结合了高性能的IGBT和坚固的反并联二极管。这些产品专为高效率和高可靠性设计,适用于太阳能逆变器、不间断电源系统等领域。

    技术参数


    - 额定电压:外侧IGBT(T1, T4)集电极-发射极电压 VCES 为1000 V,内侧IGBT(T2, T3)集电极-发射极电压 VCES 也为1000 V。
    - 连续工作电流:外侧IGBT在TC = 80°C时的连续集电极电流 IC 为409 A;内侧IGBT为360 A。
    - 峰值重复反向电压:逆阻二极管(D1, D2, D3, D4)峰值重复反向电压 VRRM 为1000 V;中点二极管(D5, D6)为1200 V。
    - 最大耗散功率:外侧IGBT在TJ = 150°C时的最大耗散功率 Ptot 为959 W;内侧IGBT在TJ = 175°C时为805 W。
    - 工作温度范围:最小工作结温 TJMIN 为-40°C,最大工作结温 TJMAX 为175°C。
    - 开关损耗:详细见表中的具体数据。
    - 热阻:外侧IGBT到散热片的热阻 RthJH 为0.181 K/W,内侧为0.207 K/W。

    产品特点和优势


    1. 极其高效的沟槽场截止技术:显著降低系统的功率损耗。
    2. 低损耗布局设计:提高系统的功率密度。
    3. 无铅、无卤素、无BFR且符合RoHS标准:更环保。
    4. 低封装高度:方便安装和布线。
    5. 低寄生电感:提高转换效率和稳定性。

    应用案例和使用建议


    这些模块广泛应用于太阳能逆变器和不间断电源系统。建议在使用时确保良好的散热条件,以避免过高的结温影响寿命和可靠性。此外,在设计电路时要注意合理配置门极电阻(Rgon和Rgoff),以优化开关特性,减少开关损耗。

    兼容性和支持


    该模块支持焊接式引脚(PIM44)和压力接触式引脚(PIM42)。提供详细的订购信息和运输信息。更多技术支持请联系厂家。

    常见问题与解决方案


    - 问题1:如何确保模块在高频率下的稳定运行?
    - 解答:通过合理设置门极电阻,减少开关时间,降低开关损耗。另外,使用良好的散热器来保持合适的温度。

    - 问题2:模块在高温下工作,性能会受影响吗?
    - 解答:通过选择适当的散热措施,可以有效管理温度,从而确保模块在高温环境下依然能正常工作。

    总结和推荐


    NXH400N100H4Q2F2PG、NXH400N100H4Q2F2SG 和 NXH400N100H4Q2F2SG-R 模块因其高效能、高可靠性及环保特性,在太阳能逆变器和UPS系统中有出色的表现。其紧凑的设计、低损耗特性和优秀的散热性能使其成为市场上颇具竞争力的产品。我们强烈推荐使用这些模块,特别是在需要高效率和可靠性的应用场景中。

NXH400N100H4Q2F2PG参数

参数
配置 -
集电极电流 409A
最大功率耗散 959W@T 1|959W@T 4|805W@T 2|805W@T 3mW
VCEO-集电极-发射极最大电压 2.3V@ 15V,400A
最大集电极发射极饱和电压 -
通用封装 PIM-42,Q2PACK-42
安装方式 底座安装
应用等级 工业级
包装方式 托盘
