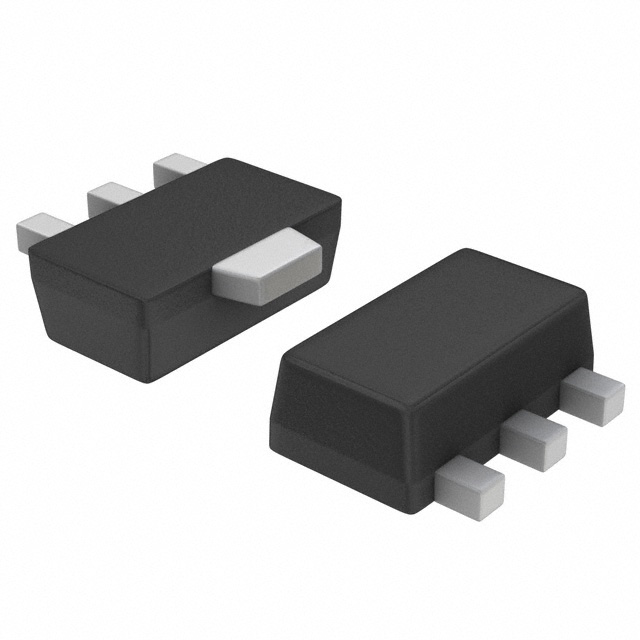

PCP1103-TD-H

产品分类: 三极管(BJT)
厂牌: ON SEMICONDUCTOR
产品描述: 375mV@ 15mA,750mA PNP 1.3W 5V 100nA 30V 30V 1.5A SOT 贴片安装 4.5mm*2.5mm*1.5mm
供应商型号: CY-PCP1103-TD-H
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 三极管(BJT) PCP1103-TD-H

PCP1103-TD-H概述


    产品简介


    PCP1103 Bipolar Transistor
    PCP1103是一款高性能PNP型双极晶体管,广泛应用于直流/直流转换器、继电器驱动器、灯驱动器、电机驱动器以及IGBT栅极驱动器等领域。此款晶体管采用先进的MBIT工艺制造,具有大电流容量、低饱和电压、高开关速度、高允许功率耗散等特点,且符合无卤素标准。

    技术参数


    绝对最大额定值(Ta=25°C)
    | 参数 | 符号 | 条件 | 额定值 | 单位 |

    | 集电极到基极电压 | VCBO | - | -30 | V |
    | 集电极到发射极电压 | VCEO | - | -30 | V |
    | 发射极到基极电压 | VEBO | - | -5 | V |
    | 集电极电流 | IC | - | -1.5 | A |
    | 脉冲集电极电流 | ICP | - | -5 | A |
    | 集电极耗散功率 | PC | 安装在陶瓷衬底上(450mm²×0.8mm) | 1.3 | W |
    | 结温 | Tj | - | 150 | °C |
    | 存储温度 | Tstg | - | -55至+150 | °C |
    电气特性(Ta=25°C)
    | 参数 | 符号 | 条件 | 额定值 | 单位 |

    | 最小 | 典型 | 最大 |
    | 集电极截止电流 | ICBO | VCB=-30V, IE=0A | -0.1 | μA |
    | 发射极截止电流 | IEBO | VEB=-4V, IC=0A | -0.1 | μA |
    | 直流电流增益 | hFE | VCE=-2V, IC=-100mA | 200 | 560 |
    | 增益带宽乘积 | fT | VCE=-10V, IC=-300mA | - | 450 MHz |
    | 输出电容 | Cob | VCB=-10V, f=1MHz | - | 9 pF |
    | 集电极到发射极饱和电压 | VCE(sat) | IC=-0.75A, IB=-15mA | -250 | -375 | mV |
    | 基极到发射极饱和电压 | VBE(sat) | IC=-0.75A, IB=-15mA | -0.85 | -1.2 | V |
    | 集电极到基极击穿电压 | V(BR)CBO | IC=-10μA, IE=0A | - | -30 | V |
    | 集电极到发射极击穿电压 | V(BR)CEO | IC=-1mA, RBE=∞ | - | -30 | V |
    | 发射极到基极击穿电压 | V(BR)EBO | IE=-10μA, IC=0A | - | -5 | V |

    产品特点和优势


    1. 采用MBIT工艺:提供高可靠性和稳定性。
    2. 大电流容量:可处理高电流需求。
    3. 低饱和电压:确保更低的能耗和更高的效率。
    4. 高开关速度:适用于需要快速响应的应用场合。
    5. 高允许功率耗散:能够在较恶劣的工作环境中稳定运行。
    6. 无卤素:环保设计,符合现代电子产品要求。

    应用案例和使用建议


    应用案例:
    1. DC/DC转换器:PCP1103可以用于提高电源转换效率,尤其是在电池供电的便携设备中。
    2. 继电器驱动器:其高开关速度使得在需要快速响应的应用中表现出色。
    3. 电机驱动器:大电流容量使其适合驱动高功率电机。
    使用建议:
    1. 确保散热良好:考虑到其高功率耗散,应在实际应用中采取有效的散热措施。
    2. 遵循最大额定值限制:避免超过绝对最大额定值,以防止设备损坏。
    3. 优化电路布局:良好的电路布局可以进一步提升开关速度和降低功耗。

    兼容性和支持


    PCP1103适用于多种封装类型,包括SC-62、SOT-89、TO-243等。此外,制造商ON Semiconductor提供了全面的技术支持和文档资源,帮助用户解决安装和使用过程中可能遇到的问题。

    常见问题与解决方案


    1. 问:如何确保晶体管的可靠运行?
    - 答:确保晶体管工作在推荐的工作条件范围内,不超载,并采取适当的散热措施。
    2. 问:在哪些情况下晶体管可能出现性能下降?
    - 答:过高的工作温度或电压可能导致晶体管性能下降。应严格遵守额定值限制,并采取合适的冷却措施。

    总结和推荐


    总结:
    PCP1103是一款高效能的PNP型双极晶体管,具备出色的电气特性和可靠性。它非常适合应用于需要高电流容量、低饱和电压和高开关速度的场合。
    推荐:
    鉴于其在多种应用中的出色表现,强烈推荐使用PCP1103晶体管。只需注意正确的操作和散热管理,就能充分发挥其优势。

PCP1103-TD-H参数

参数
VEBO-最大发射极基极电压 5V
最大集电极发射极饱和电压 375mV@ 15mA,750mA
最大功率耗散 1.3W
配置 独立式
VCEO-集电极-发射极最大电压 30V
集电极电流 1.5A
VCBO-最大集电极基极电压 30V
晶体管类型 PNP
集电极截止电流 100nA
不同 Ib,Ic 时的 Vce 最大饱和值 375mV@ 15mA,750mA
长*宽*高 4.5mm*2.5mm*1.5mm
通用封装 SOT
安装方式 贴片安装
零件状态 最后售卖
包装方式 卷带包装

PCP1103-TD-H厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

PCP1103-TD-H数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 三极管(BJT) ON SEMICONDUCTOR PCP1103-TD-H PCP1103-TD-H数据手册

PCP1103-TD-H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.1137 ¥ 0.9611
5000+ $ 0.1137 ¥ 0.9611
库存: 1512
起订量: 1041 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 961.1
