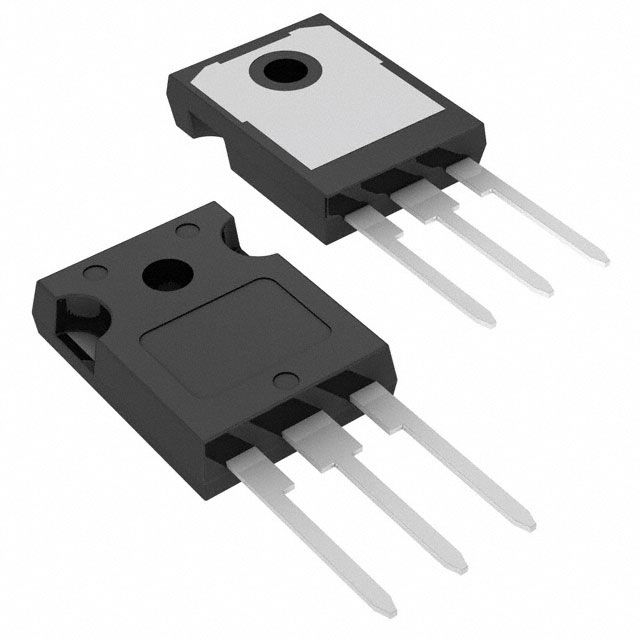

FGH40T65UQDF-F155

产品分类: IGBT单管
厂牌: ON SEMICONDUCTOR
产品描述: 231W 1.33V 独立式 650V 80A TO-247-3 通孔安装
供应商型号: FL-FGH40T65UQDF-F155
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR IGBT单管 FGH40T65UQDF-F155

FGH40T65UQDF-F155概述

    电子元器件产品技术手册:FGH40T65UQDF IGBT

    产品简介


    FGH40T65UQDF 是一款采用场截止技术的第四代绝缘栅双极晶体管(IGBT)。这款IGBT是专为高电流和高效能设计的,适用于感应加热和微波炉(MWO)等软开关应用。由于采用了先进的场截止技术和沟槽结构,该产品在传导和开关性能上表现出色,并且易于并联操作。

    技术参数


    - 工作电压(VCES):650 V
    - 集电极最大电流(IC):40 A
    - 最大结温(TJ):175°C
    - 阈值电压(VGE(th)):2.5~5.5 V
    - 饱和电压(VCE(sat)):1.33 V(典型值)
    - 开关时间:
    - 开启延迟时间(Td(on)):30~32 ns
    - 关闭延迟时间(Td(off)):271~298 ns
    - 热阻抗:
    - 结到外壳热阻(RJC(IGBT)):0.65°C/W
    - 结到外壳热阻(RJC(Diode)):1.75°C/W
    - 结到环境热阻(RJA):40°C/W

    产品特点和优势


    - 温度系数正:这种IGBT具有正温度系数,使并联操作更加容易。
    - 高电流能力:能够处理高达40 A的连续电流。
    - 低饱和电压:饱和电压低至1.33 V(典型值),有助于提高效率。
    - 严格的参数分布:确保每个产品的性能一致,可靠性更高。
    - 无铅且符合RoHS标准:环保设计,满足国际环保要求。

    应用案例和使用建议


    FGH40T65UQDF IGBT广泛应用于感应加热和微波炉等领域。为了充分发挥其效能,建议如下:
    - 电路设计:选择合适的驱动电路以减少开关损耗。
    - 散热管理:确保良好的散热设计,特别是对于连续运行的应用,要避免过热。

    兼容性和支持


    该产品具有很好的兼容性,可以与大多数电源转换和控制应用中的其他组件配合使用。制造商提供了全面的技术支持,包括在线资源、客户支持和详细的文档。

    常见问题与解决方案


    - 问题:高温度下的饱和电压增加?
    - 解决方法:使用适当的散热措施,并确保良好的电路布局。
    - 问题:开关速度慢?
    - 解决方法:优化驱动电路的设计,使用较低的栅极电阻。

    总结和推荐


    FGH40T65UQDF是一款高性能、高可靠性的IGBT,特别适合感应加热和微波炉等应用。其出色的导通和开关性能、正温度系数以及强大的散热能力使其在市场上具备显著的竞争优势。鉴于其卓越的性能和可靠性,我们强烈推荐使用此产品。
    该技术手册详细介绍了FGH40T65UQDF IGBT的基本信息和关键参数,突出了其独特的优势和应用场景。通过对这些特性的深入理解,用户可以在不同的应用场景中充分利用这款产品的性能优势。

FGH40T65UQDF-F155参数

参数
VCEO-集电极-发射极最大电压 650V
最大集电极发射极饱和电压 1.33V
配置 独立式
集电极电流 80A
最大功率耗散 231W
15.87mm(Max)
4.82mm(Max)
20.82mm(Max)
通用封装 TO-247-3
安装方式 通孔安装
零件状态 停产
包装方式 管装
