首页  >  产品百科  >  BSP50

BSP50

产品分类: 三极管(BJT)
厂牌: ON SEMICONDUCTOR
产品描述: 1.3V@ 500µA,500mA NPN - Darlington 1W 5V 50nA 60V 45V 800mA SOT-223-4 贴片安装 6.5mm(长度)*3.5mm(宽度)
供应商型号: FL-BSP50
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 三极管(BJT) BSP50

BSP50概述


    产品简介


    BSP50 NPN达林顿晶体管
    BSP50是一款高增益的NPN达林顿晶体管,适用于需要极高电流增益的应用场景。这款晶体管由Fairchild Semiconductor(现为ON Semiconductor的一部分)生产,并广泛应用于各种电子设备中。其主要功能是在低输入电流下产生较高的输出电流,从而实现信号放大和功率控制。

    技术参数


    绝对最大额定值
    - 集电极-发射极电压:45 V
    - 集电极-基极电压:60 V
    - 发射极-基极电压:5 V
    - 集电极连续电流:800 mA
    - 工作和存储结温范围:-55°C 至 +150°C
    电气特性
    - 基极-发射极饱和电压(IC = 500 mA, IB = 0.5 mA):1.9 V
    - 集电极-发射极饱和电压(IC = 500 mA, IB = 0.5 mA):1.3 V
    - DC电流增益(IC = 150 mA, VCE = 10 V 和 IC = 500 mA, VCE = 10 V):1000 - 2000
    - 总器件耗散功率:1000 mW
    - 热阻(结到环境):125°C/W
    热特性
    - 结温:150°C

    产品特点和优势


    BSP50 NPN达林顿晶体管具备以下独特功能和优势:
    - 高电流增益:在低输入电流下提供较高的输出电流,使得信号放大效果显著。
    - 宽温度范围:能够在-55°C至+150°C的极端温度范围内稳定工作,适应各种恶劣环境。
    - 高可靠性:严格的测试标准确保了其在复杂应用中的可靠性和稳定性。
    - 易于集成:采用SOT-223封装,便于安装和调试,适用于广泛的电路设计。

    应用案例和使用建议


    应用案例
    BSP50适用于多种应用,如电源管理、电机驱动、工业自动化和汽车电子等领域。例如,在电源管理系统中,BSP50可以作为开关器件,用于控制负载电流,提高系统的能效。
    使用建议
    - 在使用BSP50时,应注意避免超过绝对最大额定值,以防止损坏器件。
    - 为了保证性能稳定,应进行充分的散热处理,特别是当集电极电流较大时。
    - 考虑到其高增益特性,建议在电路设计中加入适当的反馈回路,以提高系统稳定性。

    兼容性和支持


    BSP50与市场上常见的电子元件具有良好的兼容性,可以轻松集成到现有的电路设计中。ON Semiconductor提供了全面的技术支持和售后服务,确保客户能够快速解决问题并获得最佳体验。

    常见问题与解决方案


    问题1:如何避免过热?
    - 解决方案:合理选择散热片或散热器,增加对流散热或使用强制风冷等方式,以降低器件的温度。
    问题2:器件增益不一致怎么办?
    - 解决方案:确认输入电流和温度条件符合规定,必要时进行调整,或者考虑更换符合要求的批次。
    问题3:如何正确安装BSP50?
    - 解决方案:确保引脚位置正确无误,使用合适的焊接工具和工艺进行焊接,避免引脚短路或损坏。

    总结和推荐


    综上所述,BSP50 NPN达林顿晶体管凭借其高电流增益、宽温度范围和可靠的性能,在各种应用场景中表现出色。无论是在电源管理还是工业自动化等领域,BSP50都是一个理想的选择。我们强烈推荐此产品给需要高性能晶体管的工程师和技术人员。

BSP50参数

参数
晶体管类型 NPN - Darlington
不同 Ib,Ic 时的 Vce 最大饱和值 1.3V@ 500µA,500mA
VCBO-最大集电极基极电压 60V
最大功率耗散 1W
集电极截止电流 50nA
VCEO-集电极-发射极最大电压 45V
集电极电流 800mA
最大集电极发射极饱和电压 1.3V@ 500µA,500mA
VEBO-最大发射极基极电压 5V
配置 独立式
长*宽*高 6.5mm(长度)*3.5mm(宽度)
通用封装 SOT-223-4
安装方式 贴片安装
零件状态 停产
包装方式 散装,卷带包装

BSP50厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

BSP50数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 三极管(BJT) ON SEMICONDUCTOR BSP50 BSP50数据手册

BSP50封装设计

查看详情并下载
Symbol
Footprint

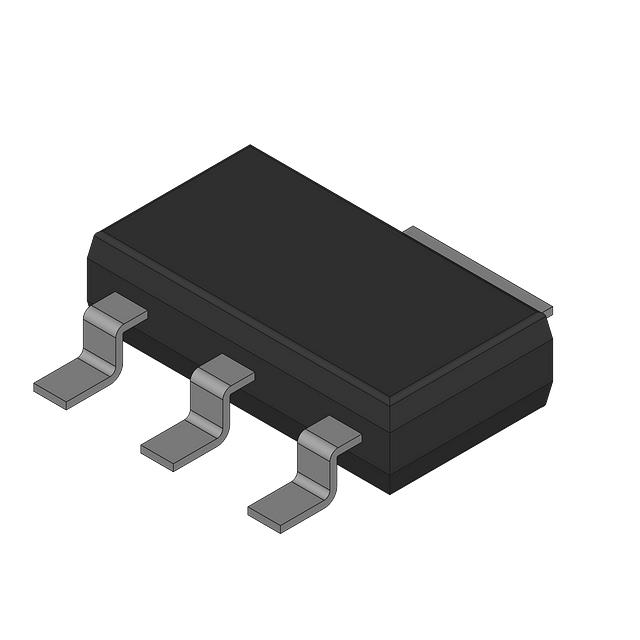

3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.1426 ¥ 1.1989
库存: 80000
起订量: 4209 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1.19
直接购买
