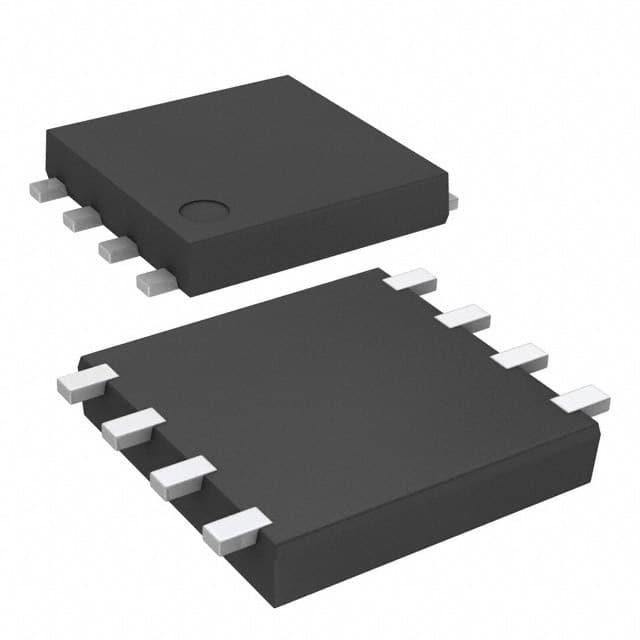

VEC2315-TL-W

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: 1W 20V 2.6V@1mA 11nC@ 10V 2个P沟道 60V 137mΩ@ 1.5A,10V 2.5A 420pF@20V SOT 贴片安装
供应商型号: CY-VEC2315-TL-W
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 场效应管(MOSFET) VEC2315-TL-W

VEC2315-TL-W概述

    VEC2315 双通道 P 沟道功率 MOSFET 技术手册

    1. 产品简介


    VEC2315 是一款由 ON Semiconductor 使用其先进的沟槽技术生产的功率 MOSFET。这种 MOSFET 特别设计用于降低栅极电荷和导通电阻,适合于需要低栅极电荷驱动或低导通电阻的应用场合。这款 MOSFET 具有低导通电阻、4V 驱动电压、低轮廓封装等特点,且经过 ESD 二极管保护门极处理。此外,它还符合无铅(Pb-Free)、无卤素(Halogen Free)和 RoHS 合规标准。
    主要应用领域 包括电机驱动。

    2. 技术参数


    以下是 VEC2315 的技术规格:
    | 参数 | 符号 | 值 | 单位 |
    ||
    | 漏源击穿电压 | V(BR)DSS | -60 | V |
    | 最大漏源导通电阻 | RDS(on)1 | 137mΩ @ -10V | mΩ |
    | 重复脉冲漏极电流 | IDP | -10 | A |
    | 环境温度下的热阻抗 | RθJA | 138.8 | °C/W |
    | 工作温度范围 | Tj | 150 | °C |

    3. 产品特点和优势


    - 低导通电阻:VEC2315 的 RDS(on) 在 -10V 时为 137mΩ,-4V 时为 194mΩ,这意味着在相同的条件下,可以提供更高的电流效率。
    - 4V 驱动电压:对于许多常见的驱动电路而言,这使得它的使用更加方便和经济。
    - 低轮廓封装:这减少了 PCB 的占用空间,使其更适合于紧凑的设计。
    - ESD 二极管保护门极:增强了对静电放电的防护能力,提高了可靠性。
    - 环保材料:符合无铅、无卤素和 RoHS 标准,适用于对环保要求高的应用。

    4. 应用案例和使用建议


    - 电机驱动应用:VEC2315 可以有效驱动电机,尤其是在需要低导通电阻和高效率的情况下。
    - 使用建议:为了确保最佳性能,应避免将 MOSFET 安装在靠近高电压或强磁场的位置。在使用过程中,应注意散热,以避免过热导致性能下降。

    5. 兼容性和支持


    VEC2315 支持多种封装形式,如 SOT-28FL/VEC8,并且提供多种包装选项,包括卷带包装。ON Semiconductor 提供全面的技术支持,包括详细的订购和运输信息。

    6. 常见问题与解决方案


    - Q:如何避免栅极电压过高损坏 MOSFET?
    - A: 在使用过程中,确保栅极电压不超过 ±20V。可以通过外部限流电阻或其他电路措施来保护栅极。
    - Q:如何处理散热问题?
    - A: VEC2315 的最大功率耗散为 0.9W。当安装在陶瓷基板上时,热阻抗为 138.8°C/W。因此,在实际应用中,应确保有足够的散热措施,如使用散热片或风扇。

    7. 总结和推荐


    VEC2315 是一款适用于电机驱动及其他需要低导通电阻应用的高性能功率 MOSFET。其低导通电阻、低轮廓封装和良好的电气特性使其在市场上具有很强的竞争力。尽管成本相对较高,但其性能和可靠性值得投资。强烈推荐将其应用于需要高效能和可靠性的应用场合。

VEC2315-TL-W参数

参数
Rds(On)-漏源导通电阻 137mΩ@ 1.5A,10V
最大功率耗散 1W
FET类型 2个P沟道
配置
栅极电荷 11nC@ 10V
Vgs(th)-栅源极阈值电压 2.6V@1mA
Vgs-栅源极电压 20V
Ciss-不同 Vds 时的输入最大电容 420pF@20V
Vds-漏源极击穿电压 60V
Id-连续漏极电流 2.5A
通道数量 2
通用封装 SOT
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装
