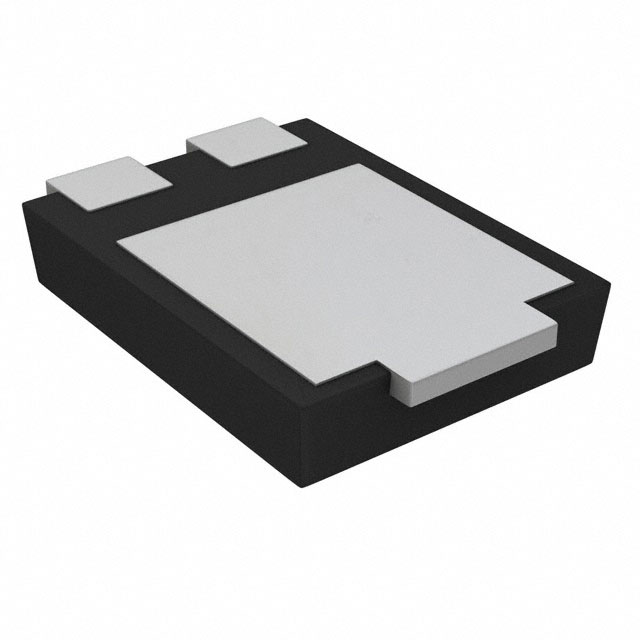

NRVTS1260PFST3G

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: 7.5μA 12A TO-277-3 贴片安装
供应商型号: FL-NRVTS1260PFST3G
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 整流二极管/整流桥 NRVTS1260PFST3G

NRVTS1260PFST3G概述

    # Schottky Barrier Rectifier NRTS1260PFS/NRVTS1260PFS 技术手册

    产品简介


    NRTS1260PFS 和 NRVTS1260PFS 是 Semiconductors Components Industries (ON Semiconductor) 生产的肖特基势垒整流器,采用沟槽技术制造。这种整流器主要用于需要快速开关性能和紧凑封装的应用场景,如汽车电子、消费电子和电源管理等领域。

    技术参数


    - 基本规格
    - 峰值重复反向电压 (VRRM): 60V
    - 平均整流正向电流 (IF(AV)): 12A
    - 最大重复峰值正向电流 (IFRM): 24A
    - 非重复峰值浪涌电流 (IFSM): 150A
    - 存储温度范围 (Tstg): -65°C 至 +175°C
    - 工作结温 (TJ): -55°C 至 +175°C
    - 热特性
    - 结至环境热阻 (RθJA): 69°C/W
    - 结至壳体顶部热阻 (RθJCT): 60°C/W
    - 结至壳体底部热阻 (RθJCB): 1.92°C/W
    - 电气特性
    - 瞬态正向电压 (vF):
    - IF = 6A, TJ = 25°C: 0.50V
    - IF = 6A, TJ = 125°C: 0.43V
    - IF = 12A, TJ = 25°C: 0.58V
    - IF = 12A, TJ = 125°C: 0.55V
    - 瞬态反向电流 (iR):
    - VR = 额定直流电压, TJ = 25°C: 7.5µA
    - VR = 额定直流电压, TJ = 125°C: 5.1mA
    - 结电容 (CJ): 1180pF (VR = 1V, TJ = 25°C, 1MHz)

    产品特点和优势


    - 低正向压降: 有效降低功率损耗,提高能效。
    - 高工作结温: 能在极端环境下稳定运行。
    - 无铅、无卤素和RoHS合规: 符合环保标准。
    - 易于检查和探针测试: 安装后可进行检测和测试,便于后期维护。

    应用案例和使用建议


    应用案例
    1. 替代DPAK在空间受限的汽车应用: 适用于汽车传感器和其他需要紧凑安装的部件。
    2. 便携式消费电子产品输出整流: 如手机充电器、平板电脑适配器等。
    3. 带感性负载的自由轮二极管: 如电机驱动电路中的保护二极管。
    使用建议
    - 在高温环境中使用时,需注意散热设计,以避免结温过高导致损坏。
    - 选择合适的焊接温度和时间,以确保良好的焊接质量。
    - 使用时应注意正负极连接,避免反接导致的损坏。

    兼容性和支持


    - 兼容性: 可替代传统DPAK封装,适用于多种小型化电子设备。
    - 支持: ON Semiconductor 提供全面的技术支持和售后服务,包括样品提供、设计咨询和技术文档下载。

    常见问题与解决方案


    1. Q: 该器件如何处理静电放电(ESD)?
    - A: 设备符合人体模型3B和机器模型M4的ESD标准,但在使用过程中仍需注意防静电措施。
    2. Q: 如何判断器件是否过热?
    - A: 通过测量外壳温度或结温,如果温度超过安全范围,则需要采取散热措施。
    3. Q: 如何避免反向电压对器件造成损害?
    - A: 使用合适的反向电压保护措施,如TVS二极管,以防止瞬态电压冲击。

    总结和推荐


    NRTS1260PFS 和 NRVTS1260PFS 肖特基势垒整流器以其紧凑的封装、快速的开关性能和低功耗等优势,在众多应用中表现出色。对于需要高效能、高可靠性的应用,这款产品是一个理想的选择。强烈推荐在汽车电子、便携式消费电子产品和电源管理等领域使用此器件。

NRVTS1260PFST3G参数

参数
反向恢复时间 -
正向浪涌电流 -
配置 -
If - 正向电流 12A
Ir - 反向电流 7.5μA
Vr-反向电压 -
通用封装 TO-277-3
安装方式 贴片安装
包装方式 卷带包装

NRVTS1260PFST3G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NRVTS1260PFST3G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 整流二极管/整流桥 ON SEMICONDUCTOR NRVTS1260PFST3G NRVTS1260PFST3G数据手册

NRVTS1260PFST3G封装设计

查看详情并下载
Symbol
Footprint
3D Model
