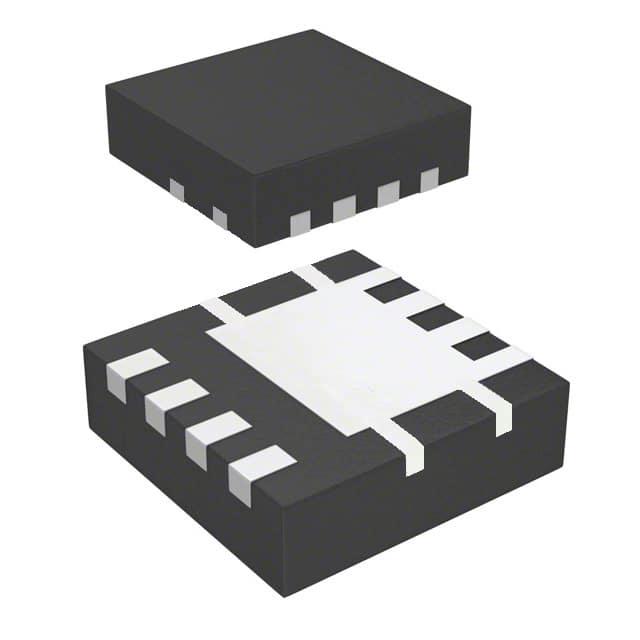

FDMC510P

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: 2.3W(Ta),41W(Tc) 8V 1V@ 250µA 116nC@ 4.5 V 1个P沟道 20V 8mΩ@ 12A,4.5V 12A,18A 7.86nF@10V MLP-8 贴片安装 3.3mm*3.3mm*750μm
供应商型号: 30C-FDMC510P 8-MLP(3.3X3.3)
供应商: 云汉优选
标准整包数: 1
ON SEMICONDUCTOR 场效应管(MOSFET) FDMC510P

FDMC510P概述


    产品简介


    FDMC510P是一款P沟道MOSFET(金属氧化物半导体场效应晶体管),采用onsemi先进的POWERTRENCH®工艺制造,该工艺针对低导通电阻(rDS(on))、开关性能和耐用性进行了优化。这款MOSFET主要用于电池管理和负载开关等应用,能够提供高效能的功率处理能力。

    技术参数


    - 最大漏源电压(VDS):-20 V
    - 最大栅源电压(VGS):±8 V
    - 连续漏极电流(ID):-18 A(TC=25°C)
    - 单脉冲雪崩能量(EAS):37 mJ
    - 功率耗散(PD):41 W(TC=25°C)
    - 热阻(RJC):3 °C/W
    - 热阻(RJA):53 °C/W(1 in²铜垫片上)
    - 漏源导通电阻(rDS(on)):
    - VGS = -4.5 V, ID = -12 A时为8.0 mΩ
    - VGS = -2.5 V, ID = -10 A时为9.8 mΩ
    - VGS = -1.8 V, ID = -9.3 A时为13 mΩ
    - VGS = -1.5 V, ID = -8.3 A时为17 mΩ

    产品特点和优势


    - 高可靠性:最高可承受2 kV的人体模型静电放电(ESD)。
    - 极低的导通电阻:得益于先进的POWERTRENCH®工艺,FDMC510P具有非常低的rDS(on),从而减少功耗,提高效率。
    - 高温稳定性:即使在-55到+150°C的工作温度范围内,也能保持稳定的性能。
    - 无铅无卤素设计:符合RoHS标准,环保安全。

    应用案例和使用建议


    - 电池管理:用于便携式设备和汽车应用中电池的控制和保护。
    - 负载开关:在高电流应用中快速切换负载,如电机驱动和照明系统。
    使用建议:
    - 在高温环境下使用时,确保散热设计合理,以避免过热损坏。
    - 考虑到其快速开关特性和低rDS(on),在高频率开关电路中可以发挥显著优势。
    - 对于需要高可靠性的场合,选择此型号可以提供更好的抗ESD能力。

    兼容性和支持


    - 兼容性:FDMC510P采用WDFN8封装,适用于广泛的应用场景,支持表面贴装技术(SMT)。
    - 支持和服务:onsemi提供了详细的技术文档和支持服务,可以通过官方技术支持热线和技术网站获取帮助。

    常见问题与解决方案


    - 问题:产品在高温下工作不稳定。
    - 解决方法:检查散热设计,增加散热片或改进冷却系统。

    - 问题:产品受到静电放电损坏。
    - 解决方法:在操作过程中使用防静电措施,如佩戴防静电手环。

    总结和推荐


    FDMC510P作为一款高性能的P沟道MOSFET,凭借其出色的低导通电阻和高可靠性,非常适合用于电池管理和负载开关等应用。无论是从技术性能还是环保特性来看,它都是一个值得推荐的产品。对于追求高性能和可靠性的用户,FDMC510P无疑是一个理想的选择。

FDMC510P参数

参数
最大功率耗散 2.3W(Ta),41W(Tc)
Vgs-栅源极电压 8V
Id-连续漏极电流 12A,18A
Vds-漏源极击穿电压 20V
FET类型 1个P沟道
Rds(On)-漏源导通电阻 8mΩ@ 12A,4.5V
Ciss-不同 Vds 时的输入最大电容 7.86nF@10V
Vgs(th)-栅源极阈值电压 1V@ 250µA
配置 独立式
通道数量 1
栅极电荷 116nC@ 4.5 V
长*宽*高 3.3mm*3.3mm*750μm
通用封装 MLP-8
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FDMC510P厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FDMC510P数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR FDMC510P FDMC510P数据手册

FDMC510P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.432
100+ ¥ 2.75
750+ ¥ 2.453
1500+ ¥ 2.31
3000+ ¥ 2.2
库存: 5744
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 3.43
