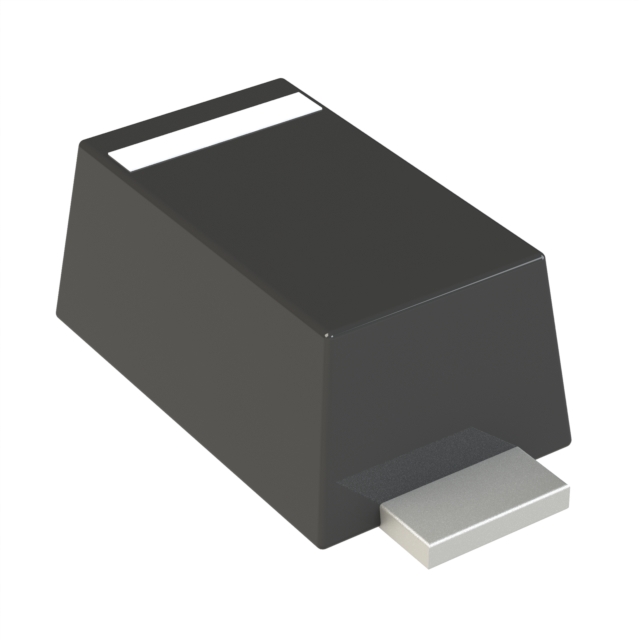

NHP140SFT3G

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: 400V 25A 40ns 500nA 1A 独立式 SOD-123FL 贴片安装 2.7mm*1.65mm*900μm
供应商型号: 488-NHP140SFT3GTR-ND
供应商: Digi-Key
标准整包数: 10000
ON SEMICONDUCTOR 整流二极管/整流桥 NHP140SFT3G

NHP140SFT3G概述


    产品简介


    产品名称:NHP140SF/NRVHP140SF 超快功率整流器
    产品类型:表面贴装超快功率整流器
    主要功能:提供快速开关性能和软恢复,适用于高效率和低电磁干扰的应用场合。
    应用领域:汽车照明、柴油喷射系统、电源因数校正、空间受限的续流二极管等领域。

    技术参数


    - 峰值重复反向电压 (VRRM): 400 V
    - 平均整流正向电流 (IO): 1.0 A
    - 峰值重复正向电流 (IFRM): 2.0 A
    - 非重复峰值浪涌电流 (IFSM): 25 A
    - 存储和工作结温范围: -65°C 至 +175°C
    热阻参数:
    - 结到引脚热阻 (RJCL): 12 °C/W
    - 结到环境热阻 (RJA): 86.7 °C/W 或 330 °C/W(根据安装条件)
    电学特性:
    - 瞬时正向电压 (VF): 在 TC = 125°C 时为 1.20 V,在 TC = 25°C 时为 0.90 V
    - 瞬时反向电流 (IR): 在 TC = 125°C 时为 5 μA,在 TC = 25°C 时为 0.015 μA
    - 反向恢复时间 (trr): 在 TC = 25°C 时为 23 ns,在 TC = 125°C 时为 42 ns

    产品特点和优势


    - 快速软开关: 减少电磁干扰并提高能效。
    - 低轮廓设计: 最大高度为 1.0 mm,适合空间受限的应用。
    - 紧凑封装: 占用面积仅为 5.94 mm²,适用于便携式设备和汽车应用。
    - 环保设计: 铅-Free、卤素Free/BFR Free 和 RoHS 合规。
    - 汽车和工业应用认证: AEC-Q101 认证且 PPAP 能力。

    应用案例和使用建议


    应用案例:
    - 汽车 HID 照明: 由于其快速的开关性能和小尺寸,非常适合用于车载 HID 灯具。
    - 柴油喷射系统: 小巧的体积使其适用于要求空间紧凑的柴油喷射系统。
    - 电源因数校正: 具有低漏电流特性,适用于需要低静态电流的应用。
    - 续流二极管: 适用于空间受限的场合。
    使用建议:
    - 在高频率和高功率应用中,建议使用带有较大散热片的铜板,以确保良好的热传导。
    - 在不同温度条件下测试其性能,确保在极端环境下仍能正常工作。
    - 配合使用合适的焊锡工艺,确保焊接过程中的温度控制,避免过热导致器件损坏。

    兼容性和支持


    兼容性:
    - 该产品具有广泛的兼容性,可以与其他标准表面贴装工艺兼容,适用于多种设备和电路。
    支持:
    - ON Semiconductor 提供技术支持和产品文档,帮助客户进行应用开发和故障排除。
    - 可通过网站、电话和技术支持热线获得进一步的帮助和支持。

    常见问题与解决方案


    1. 问:该产品的最大峰值反向电压是多少?
    - 答:该产品的峰值重复反向电压为 400 V。
    2. 问:如何选择合适的散热措施?
    - 答:根据具体应用条件选择适当的散热方式,如增加铜散热片或使用更大尺寸的散热片。
    3. 问:该产品是否符合 RoHS 标准?
    - 答:是的,该产品符合 RoHS 标准,属于铅-Free、卤素Free/BFR Free 产品。

    总结和推荐


    总结:
    NHP140SF/NRVHP140SF 是一款高效、紧凑的表面贴装超快功率整流器,具备出色的快速开关性能和低电磁干扰特性。其环保的设计、汽车级认证以及广泛应用领域使其在市场上具有很强的竞争力。
    推荐:
    强烈推荐该产品应用于需要高效率和紧凑设计的应用场合,特别是在汽车电子和工业自动化领域。建议在选择该产品时注意其热管理和电气特性的测试验证,以确保最佳的性能和可靠性。

NHP140SFT3G参数

参数
If - 正向电流 1A
Ir - 反向电流 500nA
Vr-反向电压 400V
反向恢复时间 40ns
正向浪涌电流 25A
配置 独立式
长*宽*高 2.7mm*1.65mm*900μm
通用封装 SOD-123FL
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

NHP140SFT3G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NHP140SFT3G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 整流二极管/整流桥 ON SEMICONDUCTOR NHP140SFT3G NHP140SFT3G数据手册

NHP140SFT3G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ $ 0.0969 ¥ 0.811
20000+ $ 0.0892 ¥ 0.7464
30000+ $ 0.0853 ¥ 0.7135
50000+ $ 0.0808 ¥ 0.6765
70000+ $ 0.0782 ¥ 0.6547
100000+ $ 0.078 ¥ 0.6528
库存: 10000
起订量: 10000 增量: 1
交货地:
最小起订量为:10000
合计: ¥ 8110
