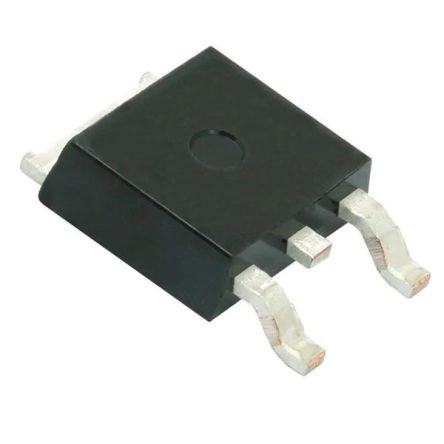

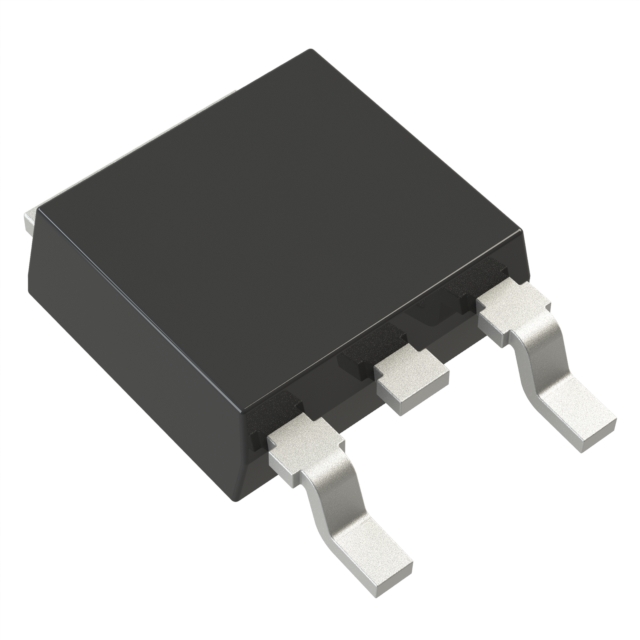

NTD360N65S3H

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: onsemi N沟道MOS管 SUPERFET III系列, Vds=650 V, 10 A, DPAK (TO-252)封装, 表面贴装, 3引脚
供应商型号: FL-NTD360N65S3H
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 场效应管(MOSFET) NTD360N65S3H

NTD360N65S3H概述

    NTD360N65S3H MOSFET 技术手册概述

    1. 产品简介


    NTD360N65S3H 是 ON Semiconductor(现为安森美半导体)推出的 SUPERFET III 系列 MOSFET 产品。这是一款高电压超级结(SJ)MOSFET,采用电荷平衡技术,旨在降低导通电阻和门极电荷,从而优化低导通电阻和快速开关性能。此系列 MOSFET 适用于多种电源管理系统,可显著提高系统效率。

    2. 技术参数


    - 工作电压:650V
    - 最大连续漏极电流:10A(在25°C时),6A(在100°C时)
    - 导通电阻:296mΩ @ 10V
    - 门极电荷:典型值为17.5nC
    - 输出电容:有效输出电容为180pF
    - 最大脉冲漏极电流:28A
    - 单次脉冲雪崩能量:75mJ
    - 重复性雪崩能量:0.83mJ
    - 最大结温:150°C
    - 最大结到壳热阻:1.51°C/W
    - 最大结到环境热阻:40°C/W

    3. 产品特点和优势


    - 出色的低导通电阻:296mΩ,有效降低损耗。
    - 超低门极电荷:典型值为17.5nC,提高开关速度。
    - 低有效输出电容:典型值为180pF,减少开关损耗。
    - 百分之百雪崩测试通过:确保耐用性。
    - 无铅和RoHS合规:符合环保标准。

    4. 应用案例和使用建议


    - 应用场景:NTD360N65S3H 主要用于计算/显示电源、电信/服务器电源、工业电源以及照明/充电器/适配器等领域。
    - 使用建议:
    - 在高频应用中,应特别注意门极电荷的影响,合理设计驱动电路以减小开关损耗。
    - 在高电流和高温环境下使用时,应注意散热措施,避免过热损坏。
    - 考虑到门极电压限制,应避免门极电压超过±30V,防止门极氧化或击穿。

    5. 兼容性和支持


    - 兼容性:NTD360N65S3H 可与大多数现有电源管理系统兼容。
    - 支持和服务:ON Semiconductor 提供全面的技术支持和售后服务,包括在线文档、电话技术支持等。

    6. 常见问题与解决方案


    - 问题1:门极电荷过高导致开关损耗增加。
    - 解决方案:优化驱动电路设计,选择合适的门极电阻。
    - 问题2:雪崩能量不足导致过早失效。
    - 解决方案:检查负载条件,确保应用中的瞬态电流不超过最大允许值。
    - 问题3:工作温度范围超出限制。
    - 解决方案:合理规划散热措施,确保工作温度保持在-55°C到+150°C之间。

    7. 总结和推荐


    NTD360N65S3H MOSFET 是一款高性能的超级结 MOSFET,具备出色的低导通电阻和超低门极电荷特性,适合在多种高功率应用中使用。虽然价格较高,但由于其优异的性能和可靠性,非常值得推荐。在选择和使用该产品时,需要仔细考虑具体的应用环境和条件,确保充分发挥其性能优势。

NTD360N65S3H参数

参数
Vgs-栅源极电压 30V
Id-连续漏极电流 10A
通道数量 -
Vds-漏源极击穿电压 650V
配置 -
Rds(On)-漏源导通电阻 360mΩ@ 10V
FET类型 1个N沟道
Vgs(th)-栅源极阈值电压 4V
最大功率耗散 83W
Ciss-不同 Vds 时的输入最大电容 916pF@ 400V
栅极电荷 17.5nC@ 10V
通用封装 TO-252
安装方式 贴片安装
包装方式 卷带包装
