首页  >  产品百科  >  FGY120T65SPD-F085

FGY120T65SPD-F085

产品分类: IGBT单管
厂牌: ON SEMICONDUCTOR
产品描述: 882W 1.5V 独立式 650V 240A TO-247-3 通孔安装
供应商型号: FL-FGY120T65SPD-F085
供应商: 海外现货
标准整包数: 1

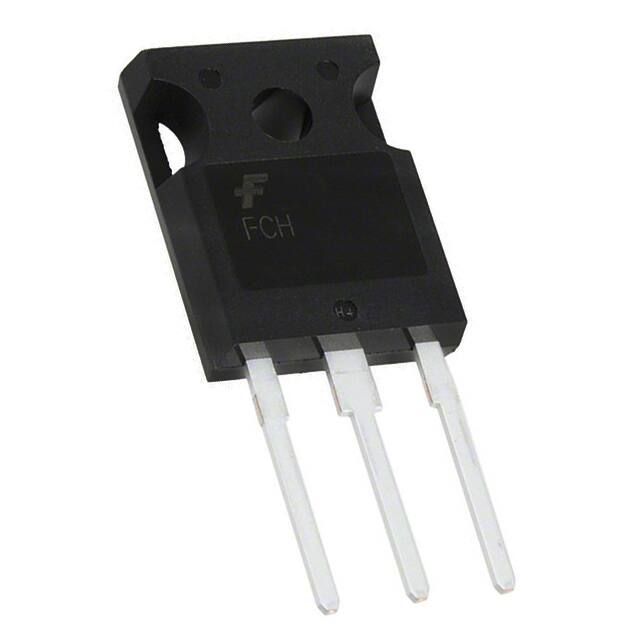

ON SEMICONDUCTOR IGBT单管 FGY120T65SPD-F085

FGY120T65SPD-F085概述


    产品简介


    Field Stop Trench IGBT With Soft Fast Recovery Diode (FGY120T65SPD-F085)
    FGY120T65SPD-F085 是一款专为高压应用设计的场截止沟槽绝缘栅双极晶体管(IGBT),搭配软快恢复二极管。此产品适用于牵引逆变器、辅助直流-交流转换器、电机驱动以及其他需要高功率开关的应用场景。其主要特点是低饱和电压、正温度系数、高输入阻抗和良好的短路鲁棒性。

    技术参数


    - 主要电气特性
    - 集电极-发射极电压 (VCES): 650 V
    - 门极-发射极电压 (VGES): ±20 V
    - 门极-发射极瞬态电压: ±30 V
    - 集电极电流 (IC): 240 A @ TC = 25°C; 220 A @ TC = 100°C
    - 最大功率耗散 (PD): 882 W @ TC = 25°C; 441 W @ TC = 100°C
    - 短路耐受时间 (SCWT): 6 μs @ TC = 25°C
    - 温度系数: 0.6 V/°C @ IC = 1 mA
    - 开关损耗: Eon = 6.8 mJ, Eoff = 3.5 mJ
    - 热特性
    - 热阻 (RθJC(IGBT)): 0.17 °C/W
    - 热阻 (RθJC(Diode)): 0.32 °C/W
    - 热阻 (RθJA): 40 °C/W

    产品特点和优势


    - 低导通和开关损耗: 实现高效运行。
    - 坚固的瞬态可靠性: 高温环境下依然表现优异。
    - 出色的并联操作性能: 平衡电流共享能力强。
    - 低电磁干扰 (EMI): 降低对外部电路的影响。
    - 完全动态测试: 确保每个产品的性能一致。

    应用案例和使用建议


    - 牵引逆变器:适用于混合动力车和电动汽车,由于其高效的开关性能和低导通损耗,有助于提高系统的整体效率。
    - 辅助直流-交流转换器:提供稳定可靠的电源转换。
    - 电机驱动:快速准确的控制能力使其成为电动机的理想选择。
    使用建议:
    - 确保散热设计合理,避免因过热导致的性能下降。
    - 考虑到二极管的软恢复特性,建议使用合适的反向恢复保护电路。

    兼容性和支持


    - 兼容性: 与大多数标准逆变器系统兼容。
    - 支持: 供应商提供详细的订购和发货信息,技术支持和维护服务。

    常见问题与解决方案


    - 问题: 设备启动时出现异常电流。
    - 解决方案: 检查接线是否正确,确保所有连接牢固。
    - 问题: 过高的饱和电压。
    - 解决方案: 检查工作环境温度是否过高,考虑加装散热片以降低工作温度。

    总结和推荐


    总结: FGY120T65SPD-F085 以其低导通损耗、高效率、出色的并联性能和较低的电磁干扰等特点,在高压和高功率应用领域表现出色。此外,它还具有强大的瞬态可靠性和短路保护能力。
    推荐: 综合考虑其性能和应用需求,强烈推荐将 FGY120T65SPD-F085 用于牵引逆变器、电机驱动和其他高功率开关应用。其卓越的性能和广泛的应用范围使其成为市场的理想选择。

FGY120T65SPD-F085参数

参数
最大集电极发射极饱和电压 1.5V
配置 独立式
集电极电流 240A
最大功率耗散 882W
VCEO-集电极-发射极最大电压 650V
通用封装 TO-247-3
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

FGY120T65SPD-F085厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FGY120T65SPD-F085数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR IGBT单管 ON SEMICONDUCTOR FGY120T65SPD-F085 FGY120T65SPD-F085数据手册

FGY120T65SPD-F085封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.1399 ¥ 60.0464
库存: 180000
起订量: 85 增量: 1
交货地:
最小起订量为:1
合计: ¥ 60.04
