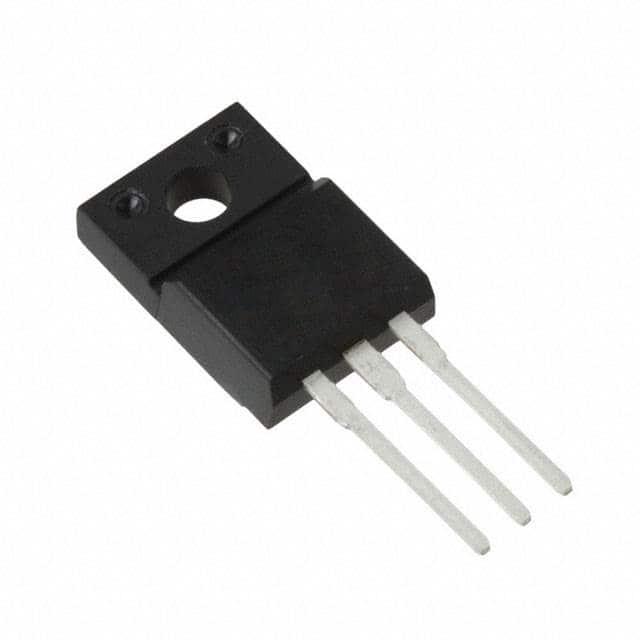

NTSJ3080CTG

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: 80V 160A 700μA 15A TO-220-2 通孔安装
供应商型号: CY-NTSJ3080CTG
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 整流二极管/整流桥 NTSJ3080CTG

NTSJ3080CTG概述

    非常低正向电压 Trench 基 Schottky 整流器

    产品简介


    NTSJ3080CTG 是一款采用先进细线光刻 Trench 技术的非常低正向电压肖特基整流器,专为高效能应用设计。该产品特别适用于需要低功耗和高效率的应用场景。其卓越的温度稳定性、快速开关能力以及极低的正向电压(在 5A 电流下仅为 0.455V)使其成为电源管理领域的理想选择。
    主要功能包括:
    - 极低正向电压:VF = 0.455V(在 IF = 5A)
    - 快速开关特性
    - 高浪涌能力
    - Pb-Free 包装,环保且易于焊接
    典型应用领域:
    - 笔记本/上网本适配器
    - ATX 和平板显示电源
    - 高频及 DC-DC 转换器
    - 自由轮和 OR-ing 二极管
    - 反向电池保护
    - 测试仪器

    技术参数


    以下是 NTSJ3080CTG 的关键技术规格:
    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 峰值重复反向电压 | VRRM | — | — | 80 | V |
    | 平均整流正向电流(每设备) | IF(AV) | 30 | — | 15 | A |
    | 快速重复正向电流 | IFRM | 60 | — | 30 | A |
    | 非重复峰值浪涌电流 | IFSM | — | — | 160 | A |
    | 工作结温范围 | TJ | -40 | — | 150 | °C |
    | 最大热阻抗(插入到 1oz FR4 板) | RJ-C | 4.0 | — | 105 | °C/W |
    其他参数还包括最大瞬时正向电压(0.455V 至 0.85V)、最大瞬时反向电流(20μA 至 30mA),以及高达 10,000V/μs 的电压变化率。

    产品特点和优势


    NTSJ3080CTG 的独特之处在于其采用了先进的 Trench 技术,实现了非常低的正向电压和泄漏电流,同时具备出色的温度稳定性和快速开关性能。这使得它能够在高温环境下保持优异的表现,非常适合于高效率电源管理系统。

    应用案例和使用建议


    这款肖特基整流器广泛应用于各类开关电源设计中。例如,在笔记本电脑适配器中,它能够有效降低能耗并提高整体系统效率。对于高频 DC-DC 转换器来说,其快速开关特性有助于减少热量产生并延长设备寿命。建议在使用过程中注意散热设计,特别是在高功率运行条件下,以确保最佳性能。

    兼容性和支持


    NTSJ3080CTG 支持 Pb-Free 包装,并符合 RoHS 标准,确保环保合规性。此外,ON Semiconductor 提供了详尽的技术文档和支持服务,帮助客户解决可能遇到的问题。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题: 正向压降过高
    解决方法: 检查连接是否正确,并确认电路板上的布线是否合理。
    - 问题: 温度过高导致性能下降
    解决方法: 添加外部散热片以改善散热条件。
    - 问题: 输出不稳定
    解决方法: 确保输入电压在规定范围内,并检查负载是否正常。

    总结和推荐


    综上所述,NTSJ3080CTG 是一款高性能、高可靠性的肖特基整流器,非常适合现代电子产品的电源管理系统。其低功耗、高效率的特点使其在市场上具有很强的竞争优势。强烈推荐用于需要严格控制能量损耗和温度稳定性的场合。

NTSJ3080CTG参数

参数
If - 正向电流 15A
Ir - 反向电流 700μA
Vr-反向电压 80V
反向恢复时间 -
正向浪涌电流 160A
配置 -
10.3mm(Max)
4.7mm(Max)
15.88mm(Max)
通用封装 TO-220-2
安装方式 通孔安装
零件状态 停产
包装方式 散装,管装
