首页  >  产品百科  >  FFP08S60STU

FFP08S60STU

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: 600V 80A 30ns 100μA 8A 独立式 TO-220-2 通孔安装 9.9mm*4.5mm*9.2mm
供应商型号: CY-FFP08S60STU
供应商: Avnet
标准整包数: 1

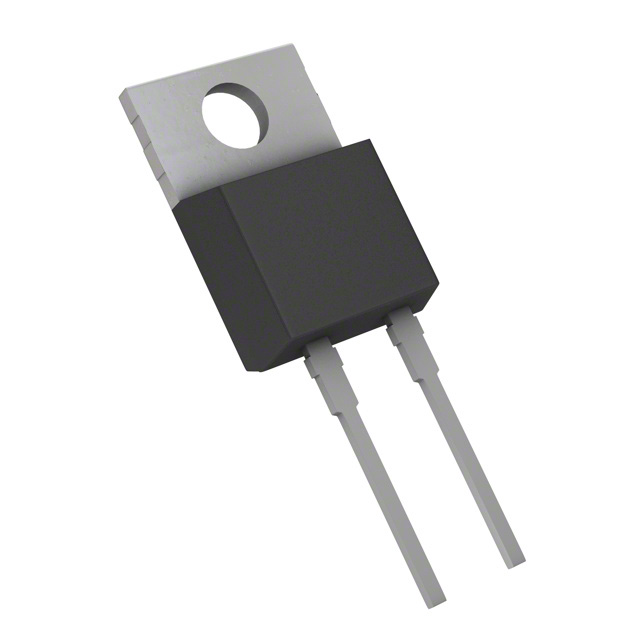

ON SEMICONDUCTOR 整流二极管/整流桥 FFP08S60STU

FFP08S60STU概述

    FFP08S60S STEALTH™ II Diode

    产品简介


    FFP08S60S 是一款由Fairchild Semiconductor(现为ON Semiconductor的一部分)生产的 STEALTH™ II 二极管。这款二极管主要用于开关电源供应系统(SMPS)中的续流应用,特别是在功率因数校正电路中的升压二极管。其具有低存储电荷和超快速软恢复的特点,有助于减少多种功率切换电路中的振铃和电磁噪声,从而降低切换晶体管中的功率损耗。

    技术参数


    - 峰值重复反向电压 (VRRM):600 V
    - 工作峰值反向电压 (VRWM):600 V
    - 直流阻断电压 (VR):600 V
    - 平均整流正向电流 (IF(AV)):8 A(在 115°C 下)
    - 非重复峰值浪涌电流 (IFSM):80 A(单半正弦波,60 Hz)
    - 正向电压降 (VF):2.6 V(在 25°C 时)
    - 反向恢复时间 (trr):25 ns(在 25°C 时)
    - 最大热阻 (RθJC):2.5 °C/W
    - 工作结温和存储温度范围 (TJ, TSTG):-65°C 至 +175°C

    产品特点和优势


    - 软恢复特性:由于采用了硅氮化物钝化离子注入外延平面结构,其具有非常快且软的恢复特性。
    - 高可靠性:反向电压高达 600 V,确保长期稳定运行。
    - 低存储电荷:有助于降低功率损耗并提高效率。
    - 符合 RoHS 标准:满足环保要求。

    应用案例和使用建议


    FFP08S60S 可用于多种应用,例如:
    - 通用电源转换器
    - SMPS 和功率切换电路
    - 连续模式功率因数校正中的升压二极管
    使用建议:
    在设计和应用中,应该考虑散热问题,以确保二极管能够在规定的温度范围内稳定工作。此外,在高频率下使用时,应注意电路布局,以减少寄生效应。

    兼容性和支持


    FFP08S60S 是符合标准的组件,可以方便地与其他电子元器件和设备集成。ON Semiconductor 提供全面的技术支持,包括产品文档、应用程序指南和技术支持热线。

    常见问题与解决方案


    - Q: 在高频应用中,反向恢复时间是否会影响性能?
    A: 选择合适的工作频率,并确保电路设计中有适当的去耦电容,可以有效缓解这个问题。
    - Q: 如何处理过高的浪涌电流?
    A: 使用保护电路(如瞬态电压抑制二极管)可以有效防止浪涌电流对二极管造成损害。

    总结和推荐


    FFP08S60S STEALTH™ II 二极管是一款高性能的功率二极管,特别适用于需要快速软恢复特性的功率切换电路。其优良的电气特性和高可靠性使其成为众多应用的理想选择。我们强烈推荐此产品用于开关电源供应系统及其他类似的功率应用场合。
    如需了解更多信息,请访问 ON Semiconductor 官方网站:[www.onsemi.com](http://www.onsemi.com)。

FFP08S60STU参数

参数
正向浪涌电流 80A
配置 独立式
If - 正向电流 8A
Ir - 反向电流 100μA
Vr-反向电压 600V
反向恢复时间 30ns
长*宽*高 9.9mm*4.5mm*9.2mm
通用封装 TO-220-2
安装方式 通孔安装
零件状态 停产
包装方式 管装

FFP08S60STU厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FFP08S60STU数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 整流二极管/整流桥 ON SEMICONDUCTOR FFP08S60STU FFP08S60STU数据手册

FFP08S60STU封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.4536 ¥ 3.9035
300+ $ 0.4495 ¥ 3.8683
500+ $ 0.4453 ¥ 3.8331
1000+ $ 0.4328 ¥ 3.6573
5000+ $ 0.4328 ¥ 3.6573
库存: 63513
起订量: 257 增量: 1
交货地:
最小起订量为:100
合计: ¥ 390.35
直接购买
加入购物车
