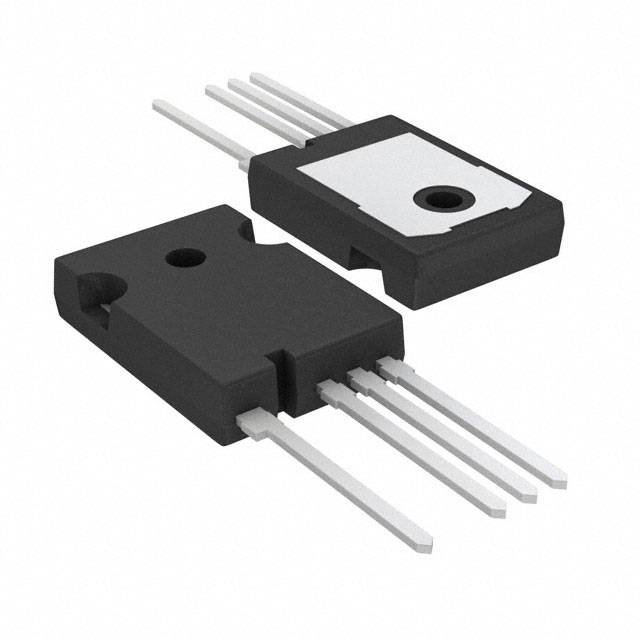

FGH75T65SHDTL4

产品分类: IGBT单管
厂牌: ON SEMICONDUCTOR
产品描述: onsemi IGBT, 最大 650 V, 最大 150 A
供应商型号: 2565200
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR IGBT单管 FGH75T65SHDTL4

FGH75T65SHDTL4概述


    产品简介


    ON Semiconductor 的 FGH75T65SHDTL4 是一款采用第三代场截止沟槽技术(Field Stop Trench Technology)的绝缘栅双极型晶体管(IGBT)。这种新型的IGBT特别适用于太阳能逆变器、不间断电源(UPS)、焊机、电信设备、储能系统(ESS)以及功率因数校正(PFC)等应用。这些应用要求具有低导通和开关损耗的特点,FGH75T65SHDTL4 凭借其高效能满足了这一需求。

    技术参数


    - 最大结温:TJ = 175°C
    - 栅极对发射极电压:±20 V
    - 瞬态栅极对发射极电压:±30 V
    - 集电极电流:在 TC = 25°C 下为 150 A,在 TC = 100°C 下为 75 A
    - 脉冲集电极电流:TC = 25°C 下为 300 A
    - 二极管正向电流:在 TC = 25°C 下为 125 A,在 TC = 100°C 下为 75 A
    - 最大功率耗散:在 TC = 25°C 下为 455 W,在 TC = 100°C 下为 227 W
    - 封装:TO-247-4LD
    - 电气特性:
    - 关断电压:VGE = 0 V,IC = 1 mA 下为 650 V
    - 饱和电压:IC = 75 A,VGE = 15 V 下为 1.6 V(典型值)
    - 输入电容:在 VCE = 30 V,VGE = 0 V 下为 3710 pF(典型值)
    - 输出电容:在 VCE = 30 V,VGE = 0 V 下为 183 pF(典型值)
    - 反向传输电容:在 VCE = 30 V,VGE = 0 V 下为 43 pF(典型值)

    产品特点和优势


    - 高温稳定性:最大结温高达175°C,使其适用于高温环境。
    - 正温度系数:容易并联操作,提高可靠性。
    - 高电流能力:能够处理高达150 A的连续电流。
    - 低饱和电压:饱和电压仅为1.6 V(典型值),有助于降低能量损耗。
    - 快速开关:在标准条件下,开和关时间均非常短。
    - 紧凑设计:符合RoHS标准且无铅,环保且易于制造。

    应用案例和使用建议


    FGH75T65SHDTL4 在多种电力转换和控制系统中都有广泛应用。例如,在太阳能逆变器中,它能够有效地将直流电转换为交流电,而不会产生过多的能量损失。在UPS系统中,它能够快速响应负载变化,确保系统的稳定运行。对于焊接设备,它可以通过快速切换来提供精确控制。
    使用建议:
    - 在选择合适的驱动电路时,确保栅极电阻符合推荐范围,以达到最佳的开关性能。
    - 确保良好的散热设计,避免过热导致损坏。

    兼容性和支持


    该产品适用于大多数常见的电力转换应用,如太阳能逆变器、UPS、焊机、电信设备等。ON Semiconductor 提供详尽的技术支持和售后服务,包括在线文档、技术支持热线和技术资料下载服务。此外,还提供详细的订购和发货信息。

    常见问题与解决方案


    1. Q: 集电极电流超过额定值怎么办?
    - A: 应立即采取措施减小负载,或者通过外部散热装置来降温,以防止损坏。
    2. Q: 如何确保正确安装?
    - A: 参考产品手册中的安装指南,并确保使用适当的工具和技术进行焊接。
    3. Q: 产品出现不规则开关行为怎么办?
    - A: 检查电路的布局和连接,确保没有外部干扰源。如果仍然存在,请联系技术支持。

    总结和推荐


    综上所述,FGH75T65SHDTL4是一款性能卓越的IGBT,特别适合于需要低损耗和高可靠性的应用场景。其强大的特性使得其在市场上具备较强的竞争力。因此,我们强烈推荐在电力转换和控制设备中选用此产品。

FGH75T65SHDTL4参数

参数
最大集电极发射极饱和电压 1.6V
配置 独立式
集电极电流 150A
最大功率耗散 455W
VCEO-集电极-发射极最大电压 650V
长*宽*高 15.8mm*5.2mm*22.74mm
通用封装 TO-247-4
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装
