NTMTS4D3N15MC

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR

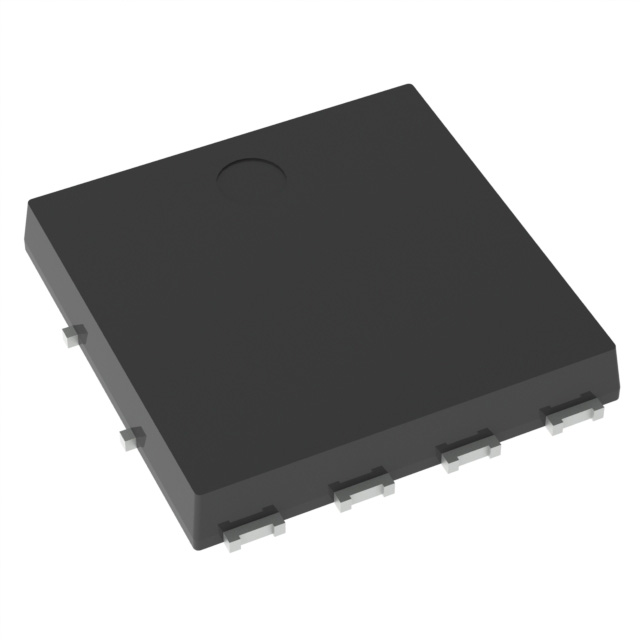

产品描述: onsemi N沟道MOS管, Vds=150 V, 175 A, DFNW8封装, 表面贴装, 8引脚
供应商型号: 3766218
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 场效应管(MOSFET) NTMTS4D3N15MC

NTMTS4D3N15MC概述

    NTMTS4D3N15MC MOSFET 技术手册

    产品简介


    NTMTS4D3N15MC 是一款 N 沟道增强型功率 MOSFET,采用紧凑型DFNW8 封装(8x8 mm),适用于多种高电流应用。它具有低导通电阻(RDS(on))和小尺寸封装,使得在电池供电设备和高能效系统中表现出色。这款 MOSFET 广泛应用于电动工具、电池驱动吸尘器、无人机及物料搬运设备、电池管理系统以及智能家居自动化系统等领域。

    技术参数


    | 参数 | 符号 | 值 | 单位 |

    | 漏源电压 | VDSS | 150 | V |
    | 门极-源极电压 | VGS | ±20 | V |
    | 连续漏极电流 | ID | 174 | A |
    | 最大功率耗散 | PD | 293 | W |
    | 结到外壳热阻 | RθJC | 0.5 | °C/W |
    | 结到环境热阻 | RθJA | 30 | °C/W |
    | 零门压漏极电流 | IDSS | 1 | μA |
    | 门槛电压 | VGS(TH) | 2.5 | 4.5 | V |
    | 导通电阻 | RDS(on) | 3.4 | 4.45 | mΩ |

    产品特点和优势


    1. 小尺寸封装:8x8 mm 的封装使其非常适合紧凑设计,节省电路板空间。
    2. 低 RDS(on):最低为 3.4 mΩ,确保最小的传导损耗。
    3. 低 QG 和电容:优化了驱动器损耗,提高了整体效率。
    4. 环保材料:无铅、无卤素、BFR-Free,符合 RoHS 标准。

    应用案例和使用建议


    - 电动工具:例如电钻、角磨机,这些工具通常需要高电流和可靠的操作稳定性。
    - 无人机/物料搬运设备:在高强度操作下,低电阻和高效率可提高系统稳定性和续航能力。
    - 智能家居自动化系统:如智能照明、安防系统,这类系统对低功耗和高可靠性有较高要求。
    使用建议:
    - 确保在焊接过程中,引脚温度不超过 260°C,以防止损坏。
    - 根据具体应用调整门极电阻,以优化开关速度和降低损耗。
    - 在极端温度条件下使用时,需注意热管理,以保持最佳性能。

    兼容性和支持


    - 该产品与其他标准DFNW8封装的MOSFET兼容,便于替换和升级现有设计。
    - onsemi提供全面的技术支持,包括在线资源、客户支持热线以及电子邮件咨询。详细的订购和物流信息可访问 onsemi 官方网站。

    常见问题与解决方案


    1. Q:如何确定门极电压的正确范围?
    - A:根据具体应用需求和负载情况,参考产品手册中的电气特性图表,选择合适的门极电压范围。

    2. Q:如何进行正确的热管理?
    - A:在设计阶段,考虑使用散热片或风扇,确保散热路径畅通。避免长时间连续高负载操作,以免过热。

    3. Q:是否支持高频率开关操作?
    - A:是的,本产品具有低寄生电容,适合高频开关应用。实际应用中建议优化电路布局,以减少寄生效应。

    总结和推荐


    NTMTS4D3N15MC MOSFET凭借其紧凑的设计、低导通电阻和优良的电气特性,在众多应用中表现优异。无论是在电池供电设备还是工业控制系统中,它都是理想的解决方案。我们强烈推荐在高效率和高功率密度的应用中使用此产品。通过遵循上述建议和注意事项,您可以充分利用该产品的潜力,确保系统的可靠性和高效运行。

NTMTS4D3N15MC参数

参数
FET类型 1个N沟道
Vgs(th)-栅源极阈值电压 4.5V@ 521µA
Ciss-不同 Vds 时的输入最大电容 6.514nF@75V
Id-连续漏极电流 175A
Vds-漏源极击穿电压 150V
通道数量 -
Rds(On)-漏源导通电阻 4.45mΩ@ 95A,10V
最大功率耗散 5W(Ta),293W(Tc)
栅极电荷 79nC@ 10 V
Vgs-栅源极电压 20V
配置 -
通用封装 DFNW-8
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

NTMTS4D3N15MC厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NTMTS4D3N15MC数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR NTMTS4D3N15MC NTMTS4D3N15MC数据手册

NTMTS4D3N15MC封装设计

查看详情并下载
Symbol
Footprint
3D Model
